與金屬基復合材料、陶瓷基復合材料和碳基復合材料相比，聚合物復合材料具有重量輕、比強度高、易加工成型、絕緣以及耐酸堿腐蝕等優勢，廣泛應用于航空航天、醫用材料和可穿戴設備等領域。通過選擇不同的聚合物基體、功能填料和特定的成型工藝（如高拉伸、高剪切速率擠出工藝、磁場誘導取向、定向冷凍和發泡等），可以開發出具有優異機械強度、高導熱系數、高導電性或其他功能特性的聚合物復合材料，這些材料在微傳感器、生物醫學、電化學儲能和機器人等領域的應用日益廣泛。
近年來，成型加工技術（如三維（3D）打印，也稱為“增材制造”、“快速原型制造”和“直接數字制造”）的快速發展，為材料成分、幾何形狀和內部結構的控制提供了前所未有的可能性，對航空航天、汽車、電子、建筑和生物醫學領域的優化設計和可控制造過程產生了重大影響。3D打印技術使得傳統加工方法難以構建的復雜形狀和結構成為可能，在新型功能聚合物復合材料的開發中顯示出其獨特優勢。此外，3D打印技術還能實現填料在聚合物基體中的可控分布。3D打印技術與聚合物復合材料的結合，為材料的可控設計和工程應用開辟了新的潛力，代表了超越性能限制和拓寬應用范圍的關鍵方向。
在3D打印技術和聚合物復合材料領域，各研究團隊致力于通過升級硬件或微調打印參數來增強3D打印技術，以滿足聚合物復合材料的獨特加工要求。一些團隊則專注于開發新型3D打印耗材，如基于聚合物復合材料的新型打印絲材、墨水、光敏樹脂和粉末。另一些團隊則致力于探索3D打印 技術在制備和應用功能聚合物復合材料方面的潛力，重點關注功能填料分布和拓撲形狀對3D打印產品性能和功能特性的影響。本綜述全面回顧了3D打印技術在聚合物復合材料領域的最新研究進展和應用，旨在為該領域的研究提供更深入的理解，并展望其未來發展趨勢和應用前景。
.png)

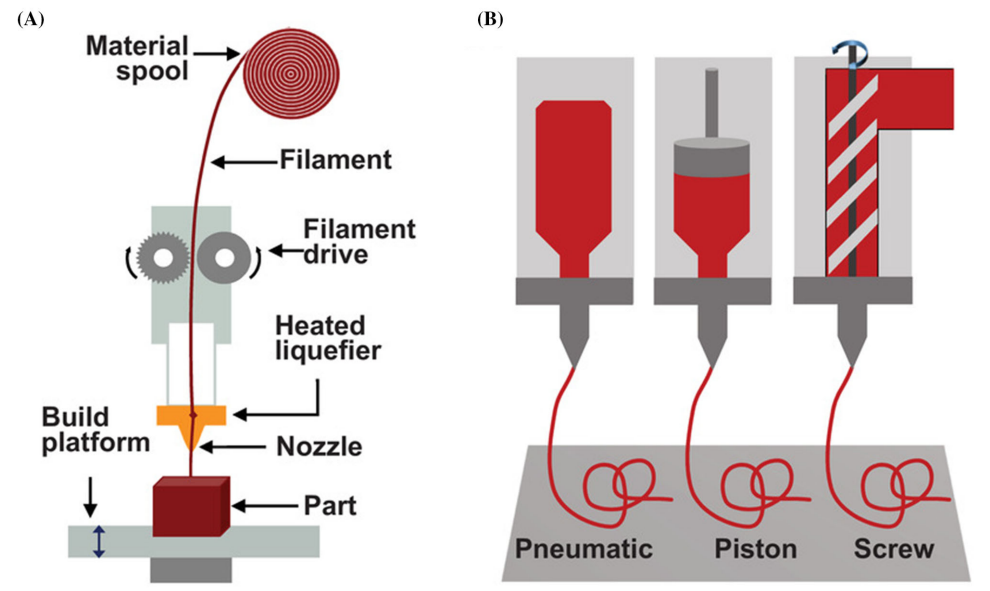

圖1 FDM（熔融沉積成型）（A）和DIW（直接墨水書寫）（B）3D打印的原理示意圖。經許可復制。50 版權所有 2016，Springer Nature。
解析
1. FDM（熔融沉積成型）
定義：FDM是一種廣泛使用的3D打印技術，特別適用于熱塑性聚合物材料。
工作原理：
熱塑性絲材：FDM使用熱塑性聚合物絲材作為打印材料，這種絲材在加熱到一定溫度后會熔化。
熔化與擠出：在打印過程中，絲材被加熱至熔化狀態，并通過打印頭的噴嘴擠出。
逐層構建：擠出的熔化材料按照預定的路徑逐層沉積在打印平臺上，隨著每一層的固化，最終構建出三維物體。
特點：
成本低：FDM設備相對便宜，操作簡單。
材料兼容性好：適用于多種熱塑性聚合物材料。
應用廣泛：常用于概念建模、裝飾加工和功能部件制造。
2. DIW（直接墨水書寫）
定義：DIW是一種通過連續擠出流變材料（通常是具有特定流變性質的墨水）來逐層構建復雜3D結構的3D打印技術。
工作原理：
流變材料：DIW使用的墨水需要具有適當?shù)恼扯群土髯冃再|(zhì)，以確保能夠順利通過噴嘴并準確沉積。
連續擠出：墨水在壓力作用下通過噴嘴連續擠出，并按照特定的路徑逐層沉積。
固化與成型：沉積后的墨水通過光聚合或熱固化等方式迅速固化，形成穩定的三維結構。
特點：
材料多樣性：DIW適用于多種材料，包括無機填料增強的聚合物復合材料。
靈活性高：打印參數可調，以適應不同材料的打印需求。
應用前景廣：在組織工程、柔性電子和微納制造等領域具有巨大潛力。
3. 圖示解析
圖1A（FDM）：
展示了FDM打印過程中熱塑性絲材在加熱熔化后通過噴嘴擠出，并逐層沉積在打印平臺上的過程。
強調了FDM技術的層狀構建特點和噴嘴的精確控制。
圖1B（DIW）：
展示了DIW打印過程中流變材料在壓力作用下通過噴嘴連續擠出，并按照特定路徑逐層沉積的過程。
突出了DIW技術在處理復雜流變材料和實現高精度打印方面的優勢。
4. 整體意義
這段文字和圖示共同介紹了FDM和DIW兩種3D打印技術的基本原理和工作過程。
通過對比兩種技術的特點和應用領域，展示了3D打印技術在聚合物復合材料制造中的多樣性和靈活性。
為后續討論3D打印技術在聚合物復合材料領域的最新研究進展和應用提供了基礎背景知識。
.png)

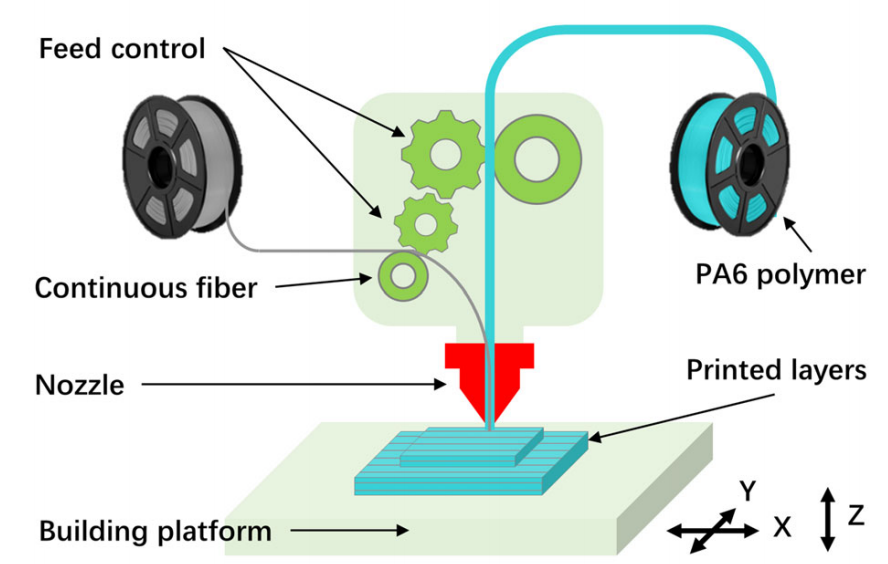

圖2 連續紡織亞麻纖維（CTFF）/尼龍6（PA6）復合材料的熔融沉積成型（FDM）3D打印示意圖。經許可轉載。58 版權所有 2022，愛思唯爾。
解析
1、這是指論文或報告中提到的第二個圖示，用于展示某種特定的信息或過程。
2、連續紡織亞麻纖維（CTFF）/尼龍6（PA6）復合材料：
*連續紡織亞麻纖維（CTFF）：指的是一種通過紡織工藝連續生產的亞麻纖維，這種纖維具有連續性和一定的強度，適用于復合材料制備。
*尼龍6（PA6）：是一種常見的熱塑性聚合物，具有良好的機械性能和加工性能，常用于制備復合材料。
*復合材料：是由兩種或兩種以上不同性質的材料，通過物理或化學的方法，在宏觀上組成具有新性能的材料。這里指的是CTFF和PA6兩種材料復合而成的材料。
3、熔融沉積成型（FDM）3D打印：
*熔融沉積成型（FDM）：是一種3D打印技術，通過將熱塑性材料加熱至熔融狀態，然后通過噴嘴擠出并沉積在打印平臺上，逐層堆積形成三維實體。
*3D打印：是一種快速成型技術，通過逐層打印的方式來構造物體，能夠直接從數字模型生成實體物品。
4、示意圖：
指的是為了說明某種原理、過程或結構而繪制的簡圖，通常用于幫助理解復雜的概念或過程。
5、經許可轉載：
表示該圖示的轉載已經得到了原版權所有者的許可，確保了版權使用的合法性。
版權所有 2022，愛思唯爾：
表明該圖示的版權歸愛思唯爾（Elsevier）所有，愛思唯爾是一家全球知名的學術出版公司，擁有大量的學術資源和出版物。
總結
圖2展示了連續紡織亞麻纖維（CTFF）和尼龍6（PA6）復合材料通過熔融沉積成型（FDM）3D打印技術制備的示意圖。這一圖示有助于理解FDM 3D打印技術在制備特定復合材料方面的應用，同時強調了版權許可的重要性。
.png)

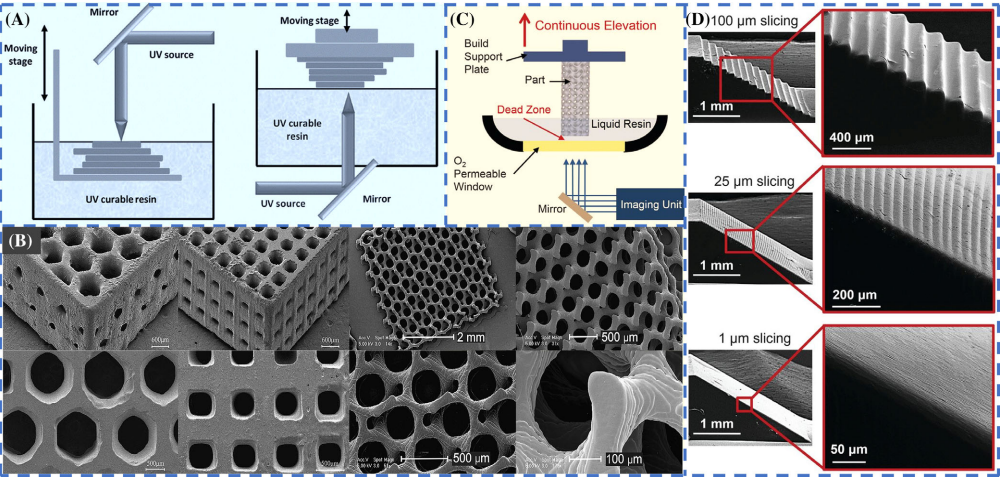

圖3 典型的VP（光固化立體印刷）3D打印技術示意圖（A）；經許可轉載。75 版權所有 2016，Wiley-VCH。通過VP 3D打印技術構建的組織工程支架（B）；經許可轉載。76 版權所有 2010，Elsevier。CLIP（連續液面生產）3D打印技術示意圖（C）及CLIP 3D打印產品的表面掃描電子顯微鏡（SEM）圖像（D）。經許可轉載。77 版權所有 2015，AAAS。
解析
這段文字描述了圖3中展示的關于VP（光固化立體印刷）和CLIP（連續液面生產）兩種3D打印技術的示意圖及相關應用實例，并注明了圖片的轉載許可和版權信息。
1、VP 3D打印技術示意圖（A）：
*VP（光固化立體印刷）是一種3D打印技術，通過使用光敏樹脂在紫外光的照射下逐層固化來構建三維物體。
*圖A展示了VP 3D打印技術的典型工作原理示意圖，包括光源、光敏樹脂槽、構建平臺等關鍵部件。
2、組織工程支架（B）：
*圖B展示了通過VP 3D打印技術構建的組織工程支架。組織工程支架是用于支持細胞生長和分化的三維結構，廣泛應用于再生醫學領域。
*這種支架可以通過精確控制孔隙大小、形狀和分布來模擬天然細胞外基質的環境，從而促進細胞的附著、增殖和分化。
3、CLIP 3D打印技術示意圖（C）：
*CLIP（連續液面生產）是一種新型的3D打印技術，它利用紫外光在光敏樹脂的液面下連續照射，使樹脂在光的作用下逐層固化，同時構建平臺不斷上升，從而實現物體的連續打印。
*圖C展示了CLIP 3D打印技術的工作原理示意圖，強調了其連續打印的特點。
4、CLIP 3D打印產品的表面SEM圖像（D）：
*SEM（掃描電子顯微鏡）是一種高分辨率的顯微鏡，能夠觀察材料表面的微觀結構。
*圖D展示了通過CLIP 3D打印技術制備的產品的表面SEM圖像，這些圖像揭示了打印產品表面的微觀形貌和結構特征，對于評估打印質量和材料性能具有重要意義。
總結
這段文字和對應的圖3展示了VP和CLIP兩種3D打印技術的工作原理示意圖以及VP技術在組織工程支架構建中的應用實例，同時提供了CLIP打印產品的表面微觀結構圖像。這些信息對于理解3D打印技術在材料科學和生物醫學工程領域的應用具有重要意義。
.png)

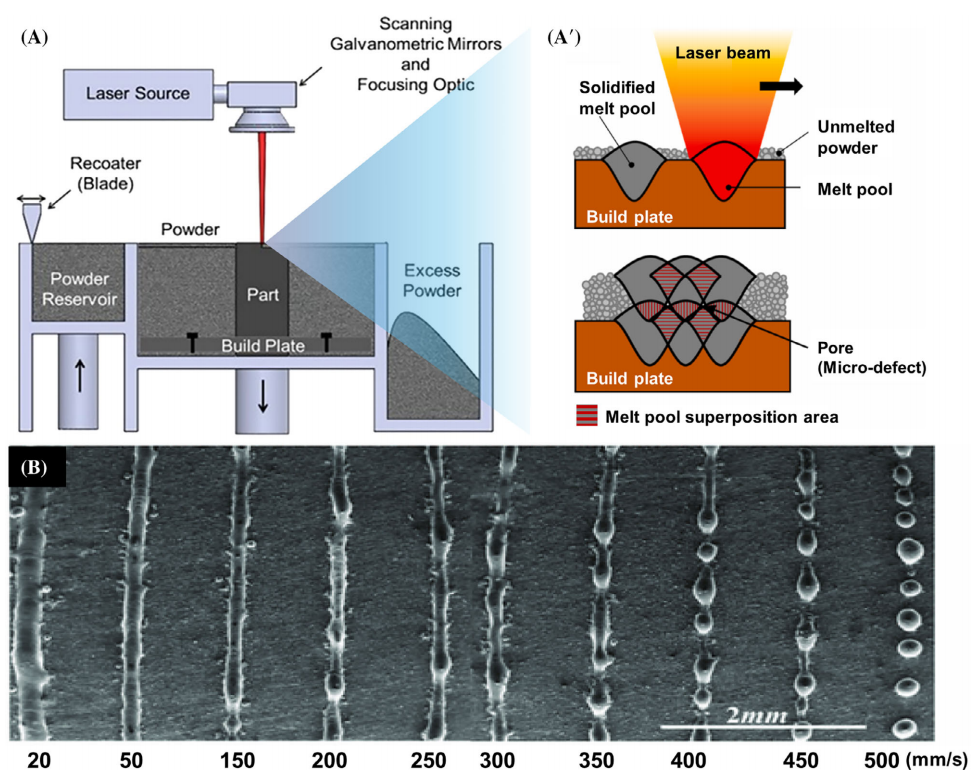

圖4 粉末床熔融（PBF）3D打印過程示意圖（A）；經許可復制。89 版權所有 2022，愛思唯爾。
融合層形成過程示意圖（A0）；經許可復制。90 版權所有 2023，愛思唯爾。揭示了PBF 3D打印中觀察到的球化現象（B）。經許可復制。90 版權所有 2023，愛思唯爾。
解析
這段文字描述了與3D打印技術，特別是粉末床熔融（Powder Bed Fusion, PBF）3D打印相關的幾張圖示及其版權信息。以下是對這段文字的詳細解析：
1、圖4 粉末床熔融（PBF）3D打印過程示意圖（A）：
*內容：這張圖展示了PBF 3D打印的基本過程。PBF是一種3D打印技術，它通過逐層熔化粉末材料（如金屬、陶瓷或聚合物）來構建三維物體。
*版權信息：該圖示經許可復制，版權歸2022年的愛思唯爾（Elsevier）所有。
2、融合層形成過程示意圖（A0）：
*內容：這張圖詳細描繪了PBF 3D打印中融合層（即每一層粉末被熔化并凝固后形成的層）的形成過程。這有助于理解PBF技術中如何通過逐層堆積來構建物體。
*版權信息：該圖示同樣經許可復制，版權歸2023年的愛思唯爾所有。
3、揭示了PBF 3D打印中觀察到的球化現象（B）：
*內容：球化現象是PBF 3D打印中可能出現的一種缺陷，表現為熔化的粉末在凝固過程中形成球狀顆粒，而不是均勻地融合在一起。這種現象可能影響打印物體的質量和性能。圖B展示了這種球化現象的示意圖。
*版權信息：該圖示也是經許可復制，版權歸2023年的愛思唯爾所有。
總結
這段文字主要介紹了與PBF 3D打印技術相關的幾張關鍵圖示，包括打印過程示意圖、融合層形成過程示意圖以及球化現象示意圖，并提供了這些圖示的版權信息。這些圖示對于理解PBF 3D打印的工作原理、過程以及可能出現的缺陷具有重要意義。
.png)

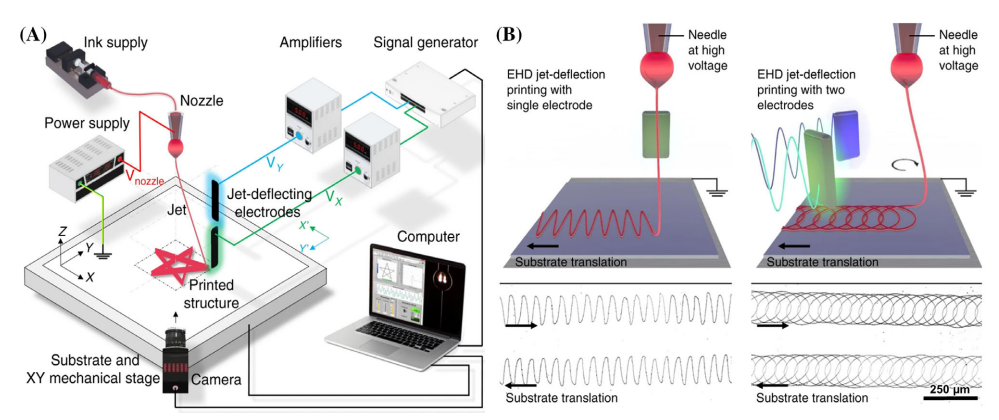

圖5 電液動力微噴墨（EHD MJ）3D打印過程示意圖（A）；打印過程中通過不同噴射偏轉獲得的不同圖案（鋸齒形和圓形）（B）。根據知識共享CC BY許可條款重制。106 版權所有 2020年，Ievgenii Liashenko等人。
解析
1、圖5A：電液動力微噴墨（EHD MJ）3D打印過程示意圖
*電液動力微噴墨（EHD MJ）3D打印：這是一種結合了電液動力學原理和微噴墨技術的3D打印方法。它利用電場控制液體噴射，實現高精度的材料沉積，特別適用于微納米尺度的3D打印應用。
*示意圖：圖5A展示了EHD MJ 3D打印的基本原理和工作流程。這通常包括噴嘴設計、電場控制、液體供給和噴射過程等關鍵要素。通過精確控制電場，可以實現液體微滴的精確噴射和定位，從而構建出復雜的三維結構。
2、圖5B：打印過程中通過不同噴射偏轉獲得的不同圖案（鋸齒形和圓形）
*不同噴射偏轉：在EHD MJ 3D打印過程中，通過調整電場強度和方向，可以控制液體微滴的噴射方向和偏轉角度。這種調整使得打印頭能夠在不同位置精確沉積材料，從而形成復雜的圖案和結構。
*不同圖案（鋸齒形和圓形）：圖5B展示了通過調整噴射偏轉角度獲得的不同圖案。鋸齒形和圓形圖案是兩種典型的例子，它們展示了EHD MJ 3D打印技術在構建復雜幾何形狀方面的靈活性和精確性。這些圖案的形成依賴于對電場控制的精確掌握，以及對液體材料性質的深入理解。
3、版權信息
*根據知識共享CC BY許可條款重制：這意味著該圖片可以在遵循知識共享CC BY許可條款的前提下被自由使用、分享和修改。CC BY許可要求用戶在使用時必須給予原作者適當?shù)氖鹈嗣鲌D片的來源。
*版權所有 2020年，Ievgenii Liashenko等人：這表明該圖片的原始版權歸Ievgenii Liashenko等人所有，他們是在2020年創作了這張圖片。在使用和引用這張圖片時，需要尊重原作者的版權，并遵循相關的許可條款。
.png)

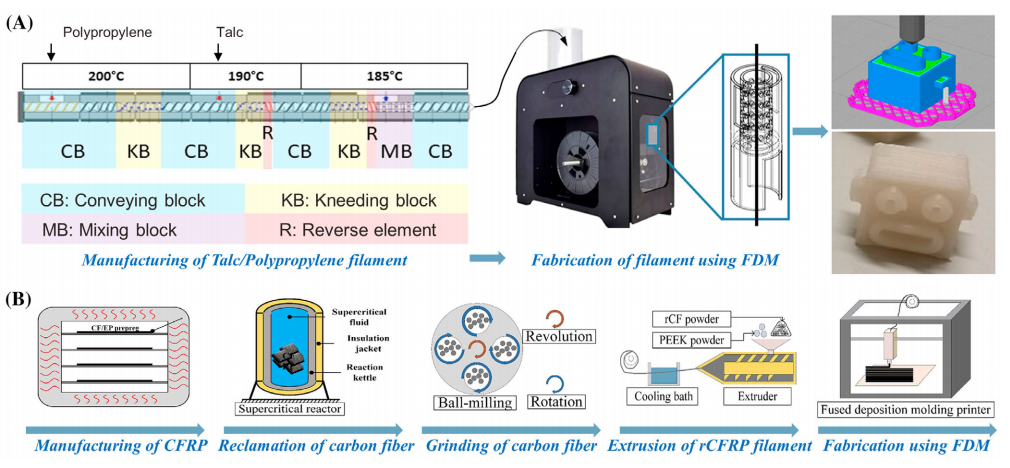

圖6 滑石粉/聚丙烯（PP）復合材料的制備及3D打印過程（A）；經許可轉載。115 版權所有 2020，愛思唯爾。
回收碳纖維增強聚醚醚酮（rCF/PEEK）復合材料的制備及3D打印過程（B）。經許可轉載。116 版權所有 2020，愛思唯爾。
解析
這段文字描述了兩個圖表的來源和內容，具體解析如下：
1、圖表內容：
*圖6(A)：展示了滑石粉/聚丙烯（PP）復合材料的制備過程和3D打印過程。滑石粉作為一種無機填料，被添加到聚丙烯基體中，通過特定的制備工藝制成復合材料，并進一步通過3D打印技術加工成所需形狀的產品。
*圖6(B)：展示了回收碳纖維增強聚醚醚酮（rCF/PEEK）復合材料的制備過程和3D打印過程。這里使用了回收的碳纖維作為增強材料，與聚醚醚酮基體復合，同樣通過3D打印技術實現復雜形狀的加工。
2、版權信息：
兩個圖表均經許可轉載，版權分別歸愛思唯爾（Elsevier）所有，具體年份為2020年。這表明這些圖表的信息是可靠且經過專業審核的。
3、技術背景：
*滑石粉/PP復合材料：滑石粉的加入可以改善聚丙烯的某些性能，如提高剛度、降低收縮率等，使其更適合于特定的應用場景。
*rCF/PEEK復合材料：回收碳纖維的使用不僅有助于降低成本，還符合可持續發展的理念。聚醚醚酮（PEEK）是一種高性能的工程塑料，具有優異的耐熱性、機械性能和化學穩定性。將回收碳纖維與PEEK復合，可以顯著提高材料的強度和剛度，同時保持其原有的優異性能。
4、3D打印技術的應用：
3D打印技術為這兩種復合材料的加工提供了靈活性和高效性。通過3D打印，可以制造出傳統加工方法難以實現的復雜形狀和結構，從而拓寬了復合材料的應用范圍。
5、研究意義：
這些研究不僅展示了3D打印技術在復合材料加工中的應用潛力，還為開發新型高性能復合材料提供了新的思路和方法。通過優化復合材料的組成和3D打印工藝參數，可以進一步提高材料的性能和打印質量，滿足不同領域的需求。
.png)

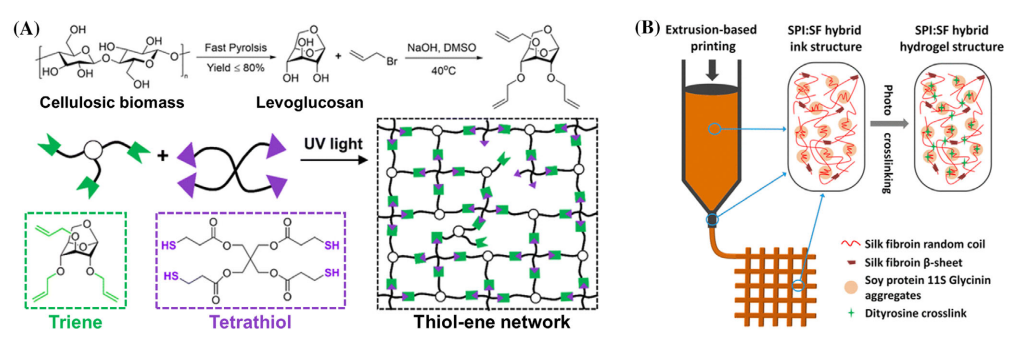

圖7 三烯和四硫醇作為主要成分的DIW 3D打印墨水的示意圖及其光聚合反應（A）；已獲皇家化學學會2023年版權許可重印。制備的大豆分離蛋白/絲素蛋白（SPI/SF）混合墨水的示意圖及其DIW 3D打印（B）。根據完整參考文獻引用條款2021年美國化學學會版權重印。
解析
一、圖7A部分解析
三烯和四硫醇作為主要成分的DIW 3D打印墨水的示意圖及其光聚合反應
1、三烯和四硫醇：這是兩種化學物質，它們作為墨水的主要成分。三烯可能指的是含有三個雙鍵的烯烴類化合物，而四硫醇則是指含有四個硫醇基團（-SH）的化合物。
2、DIW 3D打印墨水：DIW（Direct Ink Writing）是一種3D打印技術，它通過直接擠出墨水來構建三維結構。這里的墨水特指由三烯和四硫醇組成的特殊墨水。
3、示意圖：圖7A展示了一個示意圖，描述了這種墨水的內部結構和組成。
4、光聚合反應：這是指墨水在光照條件下發生的聚合反應。三烯和四硫醇在光照下可能發生交聯反應，形成固體聚合物網絡，從而實現3D打印結構的固化。
二、圖7B部分解析
制備的大豆分離蛋白/絲素蛋白（SPI/SF）混合墨水的示意圖及其DIW 3D打印
1、大豆分離蛋白/絲素蛋白（SPI/SF）混合墨水：這是一種由大豆分離蛋白（SPI）和絲素蛋白（SF）混合而成的特殊墨水。大豆分離蛋白是一種植物蛋白，而絲素蛋白則來源于蠶絲，具有良好的生物相容性和機械性能。
2、示意圖：圖7B展示了這種混合墨水的內部結構和組成，可能包括SPI和SF分子的排列方式、相互作用等。
3、DIW 3D打印：同樣采用DIW技術，使用這種SPI/SF混合墨水進行3D打印。由于SPI和SF的特殊性質，這種墨水可能具有良好的打印性能和打印后結構的穩定性。
4、根據完整參考文獻引用條款2021年美國化學學會版權重印：這部分說明了圖7B的版權信息，表明該圖是根據2021年美國化學學會的某篇參考文獻中的條款進行重印的，確保了圖片的合法使用。
.png)

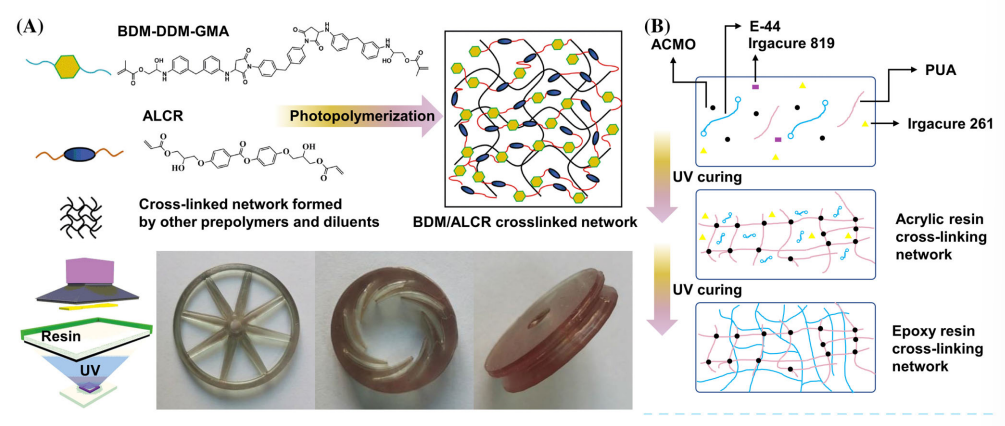

圖8 BDM/ALCR樹脂的聚合機理、打印方法及樣品打印（A）；已獲授權轉載。143版權所有©2023，愛思唯爾。UV固化自由基/陽離子混合光敏樹脂中互穿聚合物網絡形成的示意圖（B）。已獲授權轉載。144版權所有©2021，Wiley Periodicals LLC。
解析
這段文字描述了圖8中展示的兩個與3D打印聚合物復合材料相關的關鍵內容：
1、BDM/ALCR樹脂的聚合機理、打印方法及樣品打印（圖8A）：
*聚合機理：這部分可能詳細展示了BDM（一種新型雙馬來酰亞胺樹脂）和ALCR（丙烯酸液晶樹脂）如何通過特定的化學反應（如加成聚合、交聯反應等）形成聚合物網絡。
*打印方法：介紹了使用BDM/ALCR樹脂進行3D打印的具體技術或方法，可能包括打印參數的設置、打印設備的選擇等。
*樣品打印：展示了使用BDM/ALCR樹脂打印出的實際樣品，這些樣品可能具有優異的熱穩定性和機械性能，如高初始分解溫度、高最大分解溫度、高拉伸強度、高彎曲強度和沖擊強度等。
2、UV固化自由基/陽離子混合光敏樹脂中互穿聚合物網絡形成的示意圖（圖8B）：
*UV固化：描述了通過紫外線照射引發光敏樹脂中的光引發劑，從而觸發自由基和/或陽離子聚合反應的過程。
*自由基/陽離子混合：這種混合聚合體系結合了自由基聚合和陽離子聚合的優點，可以形成具有優異性能的聚合物材料。自由基聚合通常提供快速的固化速度和良好的粘附性，而陽離子聚合則提供優異的熱穩定性和化學穩定性。
*互穿聚合物網絡（IPN）：IPN是一種特殊的聚合物結構，其中兩種或多種聚合物網絡相互貫穿而不發生化學鍵合。這種結構可以顯著提高材料的機械性能、熱穩定性和耐化學腐蝕性。圖8B的示意圖可能展示了IPN的形成過程，包括兩種聚合物網絡如何通過非共價鍵（如范德華力、氫鍵等）相互連接和交織。
整體解析：
這段文字和對應的圖8展示了3D打印聚合物復合材料領域中的兩個重要方面：一是新型樹脂材料的開發和應用，二是通過先進的聚合技術（如UV固化和IPN形成）來優化材料的性能。這些研究不僅提高了3D打印產品的質量和性能，還為聚合物復合材料在更廣泛領域的應用提供了可能。
.png)

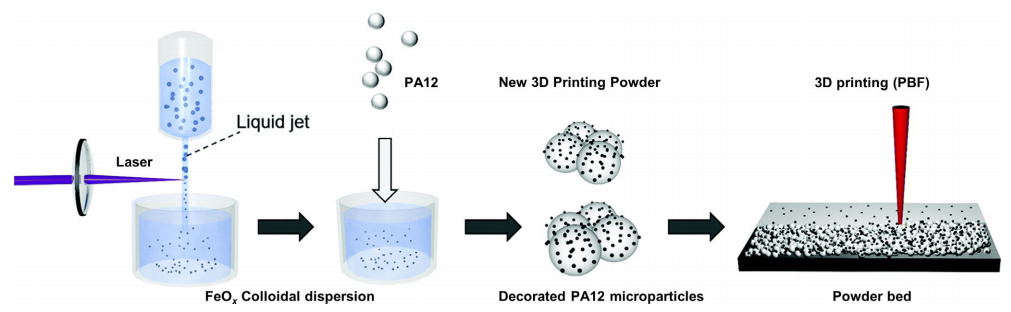

圖9 新型FeOx/PA12納米復合材料粉末的制備及粉末床熔融（PBF）3D打印示意圖。經許可轉載。版權所有 © 2020，英國皇家化學學會。
解析
一、圖9內容概述：
圖9展示了新型FeOx/PA12納米復合材料粉末的制備流程及其在粉末床熔融（Powder Bed Fusion, PBF）3D打印技術中的應用示意圖。這種納米復合材料結合了鐵氧化物（FeOx）和聚酰胺12（PA12）的特性，旨在通過3D打印技術制造出具有特定性能的材料。
二、制備流程：
粉末制備：首先，需要將鐵氧化物（FeOx）納米顆粒與聚酰胺12（PA12）粉末進行混合。這一過程可能涉及機械混合、溶液混合或其他復合技術，以確保納米顆粒在聚合物基質中均勻分散。
粉末特性調整：根據需要，可能需要對混合后的粉末進行進一步的處理，如調整粉末的粒徑分布、表面化學性質等，以優化其在PBF 3D打印過程中的表現。
三、PBF 3D打印過程：
鋪粉：在PBF 3D打印機的工作平臺上均勻鋪上一層薄薄的FeOx/PA12納米復合材料粉末。
激光熔融：利用高精度熱源（如激光或電子束）按照預設的3D模型數據逐點熔融粉末，形成熔池。激光或電子束的能量使粉末顆粒局部熔化并相互融合。
逐層構建：完成一層打印后，工作平臺下降一定高度，再鋪上一層新的粉末，熱源繼續熔融新一層的粉末，并與前一層已熔融的部分牢固結合。如此反復，直至整個3D物體構建完成。
四、技術特點與優勢：
高材料利用率：PBF技術通過逐層熔融粉末來構建物體，材料利用率高，減少了廢料產生。
設計自由度大：能夠制造出復雜結構的物體，滿足各種功能性應用的需求。
性能可調：通過調整FeOx納米顆粒的含量和分布，可以調控復合材料的機械性能、熱穩定性、磁性等特性。
五、應用前景：
這種新型FeOx/PA12納米復合材料粉末及其PBF 3D打印技術在航空航天、生物醫學、汽車制造等領域具有廣泛的應用前景。例如，可以制造出具有特定磁性能或熱導率的零部件，或者用于生物醫學植入物的定制化生產。
版權信息：
該圖及其內容經英國皇家化學學會許可轉載，版權歸其所有。這表明該研究成果具有一定的學術價值和影響力，得到了權威機構的認可。
.png)

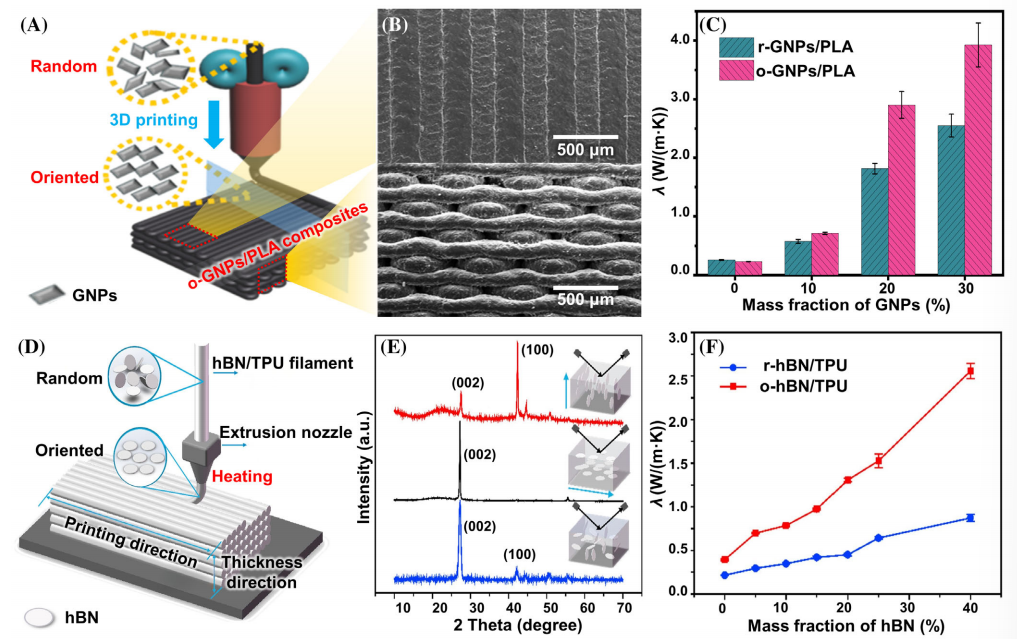

圖10 有序排列的石墨烯納米片（o-GNPs）/聚乳酸（PLA）導熱復合材料的3D打印示意圖（A）和掃描電子顯微鏡（SEM）圖像（B）；GNPs/PLA復合材料的熱導率（λ）（C）；版權所有©2022，中國科學院，經許可復制。六方氮化硼（hBN）/熱塑性聚氨酯（TPU）導熱復合材料的3D打印示意圖（D），hBN/TPU復合材料的X射線衍射（XRD）圖譜和取向結構示意圖（E）；hBN/TPU復合材料的熱導率（λ）（F）。版權所有©2019，Elsevier，經許可復制。
解析
這段文字主要描述了兩組關于3D打印導熱聚合物復合材料的圖示及其相關信息，并指明了這些圖示和數據的來源及版權信息。
1、o-GNPs/PLA導熱復合材料：
圖示A：展示了有序排列的石墨烯納米片（o-GNPs）與聚乳酸（PLA）復合材料的3D打印過程示意圖。這種有序排列有助于提升復合材料的熱導率。
圖示B：提供了o-GNPs/PLA復合材料的掃描電子顯微鏡（SEM）圖像，這些圖像展示了復合材料內部的微觀結構，有助于理解其導熱性能。
圖示C：展示了GNPs/PLA復合材料的熱導率（λ）數據，表明通過有序排列GNPs可以顯著提升PLA復合材料的熱導率。
2、hBN/TPU導熱復合材料：
圖示D：展示了六方氮化硼（hBN）與熱塑性聚氨酯（TPU）復合材料的3D打印過程示意圖。hBN作為一種高效的導熱填料，被用于提升TPU的熱導率。
圖示E：提供了hBN/TPU復合材料的X射線衍射（XRD）圖譜和取向結構示意圖。XRD圖譜用于分析復合材料的晶體結構，而取向結構示意圖則展示了hBN在TPU基體中的排列方式，這對于理解復合材料的導熱性能至關重要。
圖示F：展示了hBN/TPU復合材料的熱導率（λ）數據，表明通過3D打印技術可以制備出具有高導熱性能的hBN/TPU復合材料。
3、版權信息：
中國科學院擁有o-GNPs/PLA復合材料相關圖示和數據的版權（2022年）。
Elsevier擁有hBN/TPU復合材料相關圖示和數據的版權（2019年）。
這段文字不僅提供了關于3D打印導熱聚合物復合材料的重要信息，還強調了知識產權的重要性，確保了原始研究工作的認可和保護。
.png)

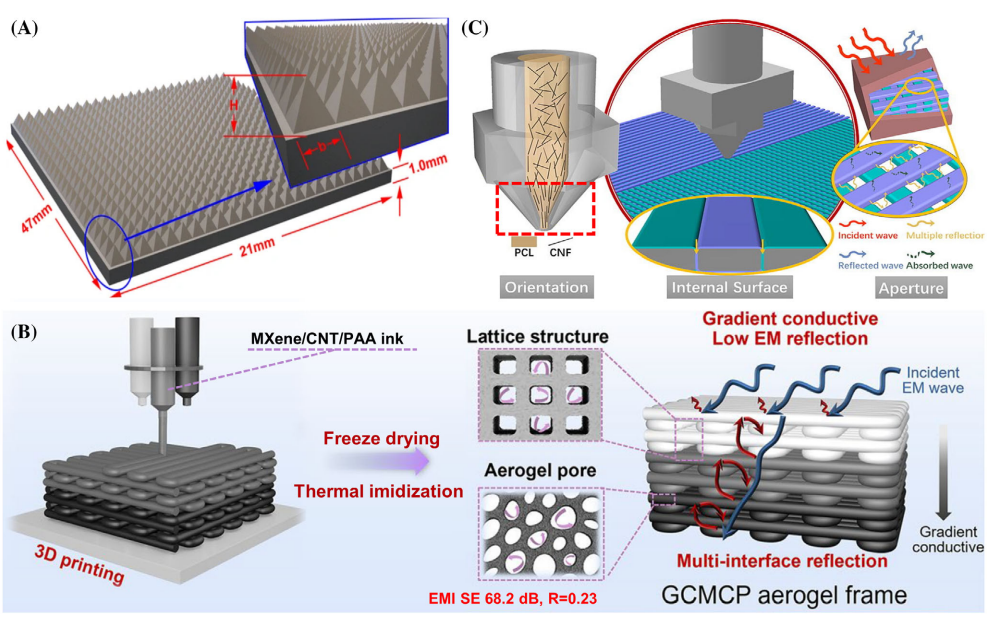

圖11 金字塔結構示意圖（A）；經許可轉載。178 版權所有 2017，Springer-Verlag GmbH 德國。電磁干擾屏蔽梯度導電MXene/碳納米管/聚酰亞胺氣凝膠框架（GCMCP）的制備及機理示意圖（B）；根據知識共享CC BY許可轉載。179 版權所有 2023，Tiantian Xue等人。3D打印碳納米纖維/聚己內酯（CNF/PCL）復合材料及其電磁干擾屏蔽機理示意圖（C）；經許可轉載。180 版權所有 2023，Elsevier。
解析
這段文字描述了來自一篇關于3D打印聚合物復合材料技術進展的綜述文章中的圖11，該圖包含三個子圖，分別展示了不同的結構和機理：
1、金字塔結構示意圖（A）：
來源：該圖來源于Springer-Verlag GmbH德國出版社2017年的一篇文章，并經過許可轉載。
內容：雖然具體內容未在原文中直接展示，但根據描述，這是一個金字塔結構的示意圖，可能用于展示某種3D打印結構的設計或優化效果，特別是在電磁干擾（EMI）屏蔽方面的應用。金字塔形狀可能通過改變3D打印樣品的幾何形狀來增強低導電性樣品的EMI屏蔽效果。
2、電磁干擾屏蔽梯度導電MXene/碳納米管/聚酰亞胺氣凝膠框架（GCMCP）的制備及機理示意圖（B）：
來源：該圖根據知識共享CC BY許可轉載自2023年Tiantian Xue等人的一篇文章。
內容：此圖展示了GCMCP的制備過程及其電磁干擾屏蔽的機理。GCMCP是一種通過DIW（直接墨水書寫）3D打印技術構建的梯度導電復合材料，結合了MXene、碳納米管（CNT）和聚酰亞胺（PI）氣凝膠。圖中可能詳細描繪了材料的分層結構、導電網絡的構建方式以及電磁波在材料內部的吸收、反射和再吸收過程。
3、3D打印碳納米纖維/聚己內酯（CNF/PCL）復合材料及其電磁干擾屏蔽機理示意圖（C）：
來源：該圖來源于Elsevier出版社2023年的一篇文章，并經過許可轉載。
內容：此圖展示了CNF/PCL復合材料的3D打印過程及其電磁干擾屏蔽的機理。通過FDM（熔融沉積成型）3D打印技術制備的CNF/PCL復合材料，其中碳納米纖維（CNF）在打印過程中沿打印方向定向排列，形成了導電網絡結構，從而賦予材料優異的電磁干擾屏蔽性能。圖中可能詳細描繪了打印過程中材料的流動、CNF的定向排列以及電磁波在材料中的傳播和衰減過程。
4、整體解析：
這段文字和對應的圖11共同展示了3D打印技術在制備具有特定功能（如電磁干擾屏蔽）的聚合物復合材料方面的應用。通過不同的3D打印技術和材料組合，可以設計出具有優異性能的結構和器件。這些研究不僅推動了3D打印技術的發展，也為電磁兼容性和電子設備的小型化、集成化提供了新的解決方案。
.png)

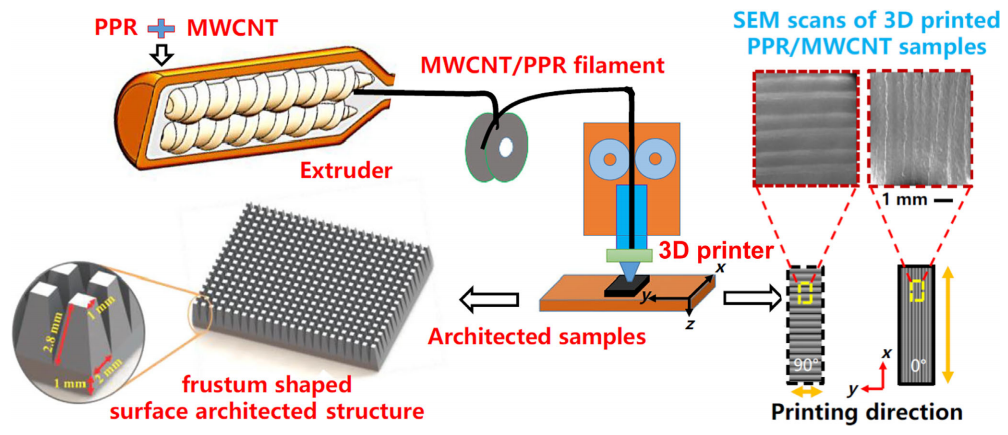

圖12：MWCNT/PPR復合材料的FDM 3D打印示意圖。根據知識共享CC BY許可協議復制。版權所有 © 2021，Pawan Verma等人。
解析
一、圖12內容：
*主題：該圖展示了MWCNT（多壁碳納米管）/PPR（無規共聚聚丙烯）復合材料的FDM（熔融沉積成型）3D打印過程示意圖。
*來源與版權：此圖是根據知識共享CC BY許可協議復制的，意味著該圖可以被自由地分享、改編和用于商業目的，只要給予原作者適當?shù)氖鹈０鏅?quán)歸2021年的Pawan Verma等人所有。
二、技術背景：
*FDM 3D打印：熔融沉積成型是一種常見的3D打印技術，通過將熱塑性材料加熱至熔融狀態，然后通過擠出機逐層沉積來構建三維物體。
*MWCNT/PPR復合材料：多壁碳納米管（MWCNT）作為一種增強材料，被添加到無規共聚聚丙烯（PPR）基體中，以提高復合材料的機械性能、電導率或熱導率等。這種復合材料在3D打印中能夠展現出優于單一材料的性能。
三、圖示意義：
*打印過程可視化：該示意圖直觀地展示了MWCNT/PPR復合材料在FDM 3D打印機中的打印過程，包括材料的熔融、擠出和逐層沉積等關鍵步驟。
*研究方向參考：對于研究3D打印聚合物復合材料的科研人員來說，這樣的示意圖有助于理解打印過程中的材料行為，以及如何通過調整打印參數來優化最終產品的性能。
*教育價值：在教學和科普場合，這樣的示意圖能夠幫助學生和公眾更好地理解3D打印技術和復合材料的應用。
四、學術與應用價值：
*推動技術進步：通過展示MWCNT/PPR復合材料的FDM 3D打印過程，該圖有助于推動3D打印技術在聚合物復合材料領域的應用和發展。
*促進材料創新：多壁碳納米管作為增強材料的加入，為開發具有優異性能的新型復合材料提供了思路，促進了材料科學的創新。
*實際應用潛力：MWCNT/PPR復合材料在航空航天、汽車制造、電子電器等領域具有廣泛的應用潛力，該圖展示了其制備過程的一種可行方法。
.png)

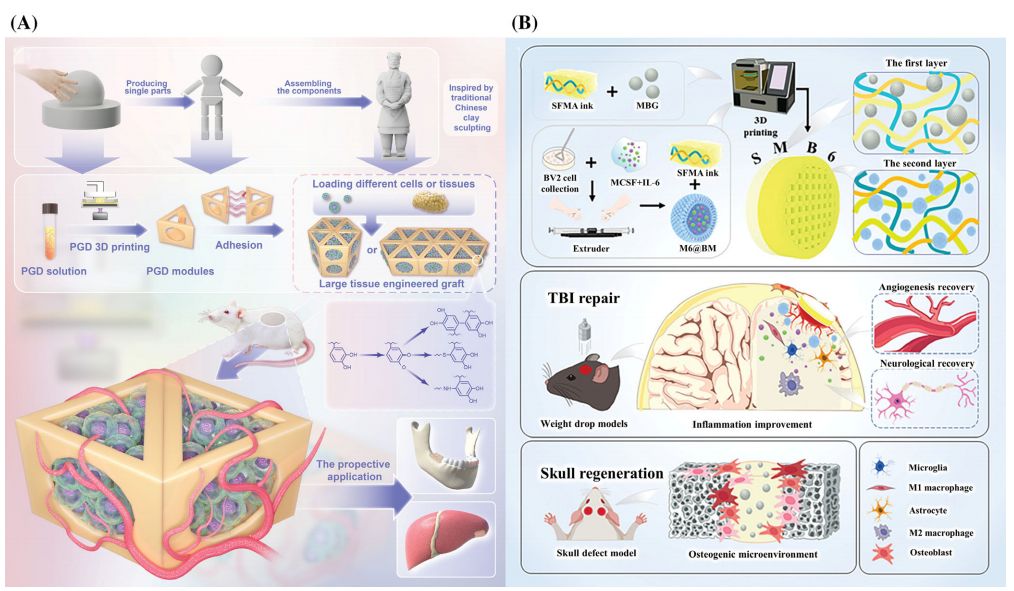

圖13 大型移植物水凝膠3D打印示意圖（A）；根據知識共享CC BY許可條款重制。199版權所有 2024，Wiley-VCH GmbH。用于創傷性腦損傷修復和缺陷顱骨再生的仿生雙層顱腦貼片示意圖（B）。經許可重制。200版權所有 2024，Wiley-VCH GmbH。
解析
這段文字描述了兩幅圖的來源和版權信息，并簡要說明了圖的內容。
1、圖13（A）：
內容：大型移植物水凝膠3D打印的示意圖。
版權信息：根據知識共享CC BY許可條款重制，版權歸2024年的Wiley-VCH GmbH所有。
解析：這幅圖展示了使用3D打印技術制造大型水凝膠移植物的過程或結果。水凝膠是一種能夠吸收并保留大量水分的聚合物材料，常用于生物醫學領域，如組織工程和藥物傳遞。3D打印技術使得制造具有復雜形狀和結構的水凝膠移植物成為可能。
2、圖13（B）：
內容：用于創傷性腦損傷修復和缺陷顱骨再生的仿生雙層顱腦貼片的示意圖。
版權信息：經許可重制，版權歸2024年的Wiley-VCH GmbH所有。
解析：這幅圖展示了一種仿生雙層結構的顱腦貼片，設計用于修復創傷性腦損傷和促進缺陷顱骨的再生。仿生設計意味著該貼片模仿了自然生物組織的結構和功能，以提高其生物相容性和治療效果。雙層結構可能分別用于不同的功能，如一層促進細胞生長和組織修復，另一層提供機械支撐和保護。
3、整體解析：
這兩幅圖都涉及3D打印技術在生物醫學領域的應用，特別是水凝膠材料和仿生設計在組織工程和再生醫學中的潛力。3D打印技術為制造具有復雜結構和功能的生物醫學植入物提供了新的方法，有助于推動個性化醫療和精準治療的發展。
.png)

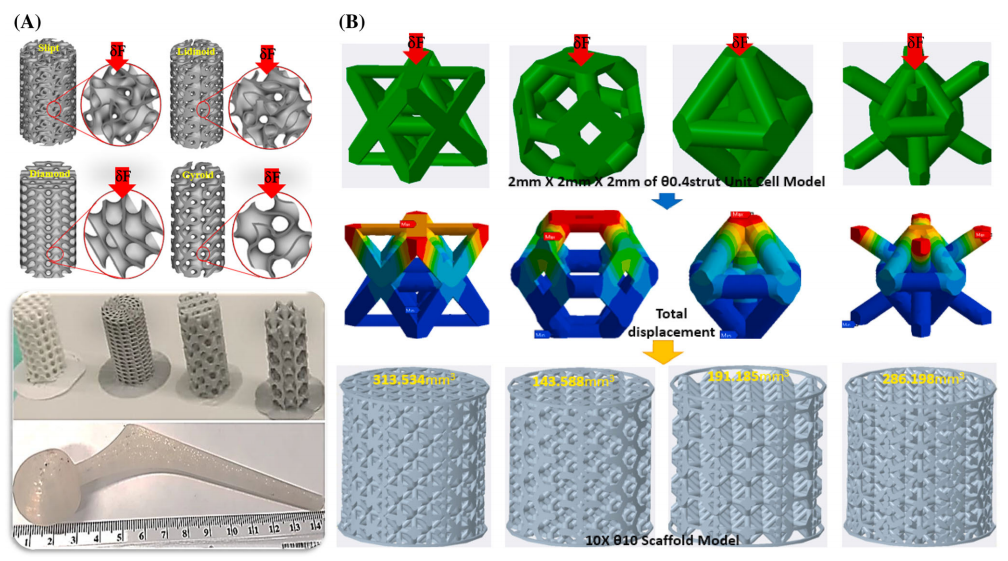

圖14 模擬骨骼的不同晶格結構的幾何建模以及3D打印骨植入物的結果（A）；根據知識共享CC BY許可協議轉載。196 版權所有 2023，Bankole Oladapo等人。在不同晶胞支柱模型上施加不同載荷時的四種晶格孔隙比較（B）；經許可轉載。201 版權所有 2021，愛思唯爾。
解析
圖14內容描述：
圖14展示了兩個部分的內容：
1、部分A：模擬骨骼的不同晶格結構的幾何建模以及3D打印骨植入物的結果。
這部分內容可能包含了使用3D打印技術制造的、模擬自然骨骼結構的骨植入物的幾何模型和實際打印結果。
通過幾何建模，研究人員可以設計出具有特定孔隙結構和力學性能的骨植入物，以更好地匹配自然骨骼的生物學和力學特性。
3D打印技術則使得這些復雜的設計能夠得以實現，制造出具有高精度和定制化的骨植入物。
2、部分B：在不同晶胞支柱模型上施加不同載荷時的四種晶格孔隙比較。
這部分內容可能展示了四種不同類型的晶格孔隙結構，在受到不同載荷時的力學響應和性能比較。
晶胞支柱模型是構建晶格結構的基本單元，通過改變晶胞的形狀、大小和排列方式，可以設計出具有不同力學性能和孔隙率的晶格結構。
研究人員可能通過實驗或模擬的方法，比較了這四種晶格孔隙結構在受到壓縮、拉伸或剪切等不同載荷時的應力分布、變形行為和能量吸收能力等性能指標。
3、版權和轉載信息：
部分A的內容是根據知識共享CC BY許可協議轉載的，這意味著其他人可以在遵守許可協議條款的情況下，自由地分享、修改和使用這部分內容。
部分B的內容是經許可轉載的，版權歸愛思唯爾所有。這表明在轉載或使用這部分內容時，需要獲得版權所有者的明確許可。
4、整體意義：
圖14展示了3D打印技術在骨植入物制造領域的應用潛力，特別是通過幾何建模和晶格結構設計來優化骨植入物的力學性能和生物學特性。這種定制化的設計方法有助于提高骨植入物的成功率和患者的康復效果，是3D打印技術在醫療領域的一個重要應用方向。
.png)

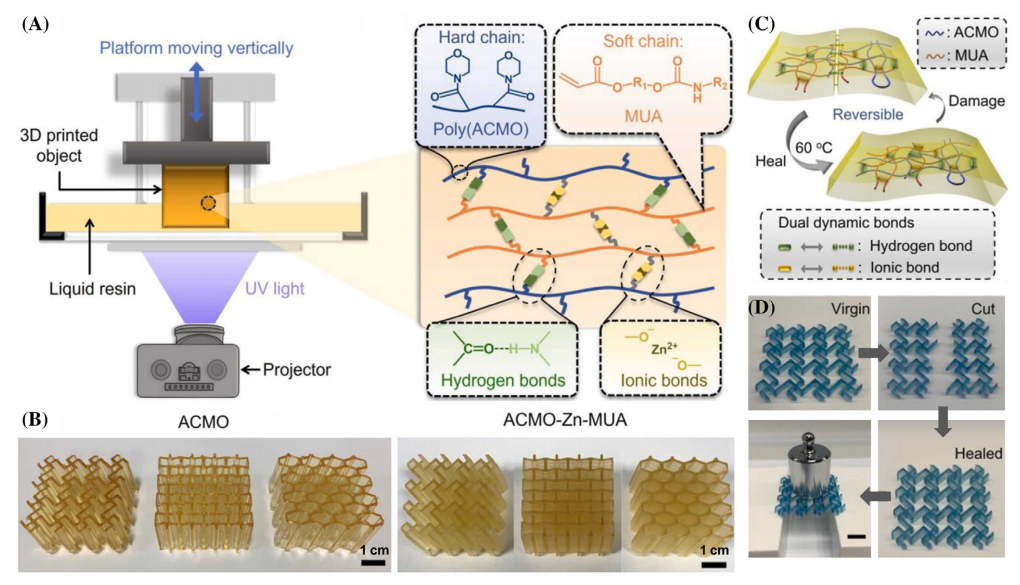

圖15 通過3D打印制備的不同結構復合材料。剛性ACMO與柔性MUA之間的動態相互作用示意圖及它們的3D打印過程（A）；通過3D打印制備的不同結構（手性、重入式和蜂窩狀）復合材料（B）；主要依賴復合材料中氫鍵和離子鍵的自修復機制示意圖（C）；ACMO/MUA比例為8:2的切割并愈合后的晶格片照片，隨后進行100克重量支撐演示（D）。根據知識共享CC BY許可條款復制。212 版權所有 2023，愛思唯爾。
解析
這段文字描述了圖15中展示的關于3D打印制備的不同結構復合材料的幾個關鍵方面：
1、動態相互作用及3D打印過程（A部分）：
圖中展示了剛性ACMO（4-丙烯酰基嗎啉）與柔性MUA（單功能脲）之間的動態相互作用，以及這兩種材料通過3D打印技術（具體為DLP，數字光處理）進行加工的過程。
這種動態相互作用對于理解復合材料的性能及其在3D打印過程中的行為至關重要。
2、不同結構復合材料（B部分）：
通過3D打印技術，研究人員能夠制備出具有不同拓撲結構的復合材料，包括手性結構、重入式結構和蜂窩狀結構。
這些結構的設計旨在優化復合材料的機械性能、熱性能或其他特定功能。
3、自修復機制（C部分）：
圖中還展示了復合材料自修復機制的示意圖，這種機制主要依賴于復合材料內部的氫鍵和離子鍵。
當材料受到損傷時，這些化學鍵能夠重新形成，從而實現材料的自修復，延長其使用壽命。
4、自修復效果演示（D部分）：
提供了ACMO/MUA比例為8:2的復合材料在切割后能夠自修復的照片證據。
修復后的材料能夠支撐100克的重量，表明其自修復效果顯著，恢復了足夠的結構強度。
5、整體意義：
這段文字和對應的圖15共同展示了3D打印技術在制備具有特定結構和功能的聚合物復合材料方面的先進性和多樣性。通過精確控制材料的組成和結構，研究人員能夠設計出具有優異性能（如自修復能力）的復合材料，這對于推動材料科學的發展具有重要意義。同時，這也為3D打印技術在更廣泛領域的應用提供了新的思路和可能性。
.png)

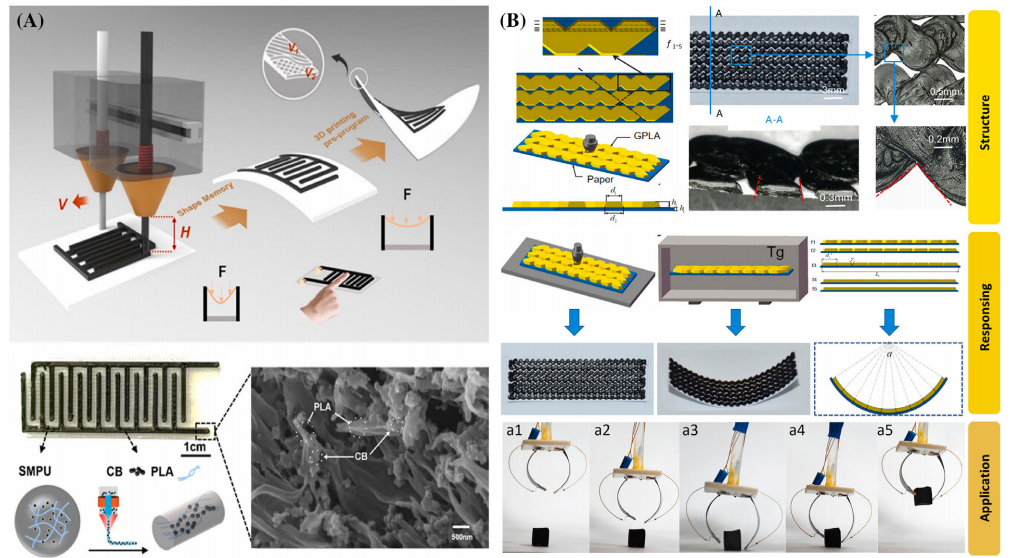

圖16 FDM 3D打印CB/PLA復合材料及其響應行為（A）；經許可轉載。221 版權所有 2023，愛思唯爾。FDM 3D打印的GPLA復合材料的結構、響應行為及應用（B）；經許可轉載。222 版權所有 2021，愛思唯爾。
解析
這段文字主要描述了兩張圖表的來源和內容概述，這兩張圖表均來自于關于3D打印聚合物復合材料的研究文獻。以下是對圖表內容的詳細解析：
一、圖16A: FDM 3D打印CB/PLA復合材料及其響應行為
1、內容概述：這張圖表展示了使用熔融沉積成型（FDM）3D打印技術制造的碳黑（CB）/聚乳酸（PLA）復合材料的打印過程及其響應行為。CB/PLA復合材料是一種結合了碳黑的導電性和PLA的可降解性的功能性材料。
2、關鍵點：
*FDM 3D打印技術：一種常見的3D打印方法，通過加熱并擠出熱塑性材料來逐層構建物體。
*CB/PLA復合材料：碳黑作為導電填料，PLA作為基體材料，賦予復合材料特定的電學性能和機械性能。
*響應行為：可能指的是復合材料在特定刺激（如溫度、電場等）下的形變、電導率變化等響應。
二、圖16B: FDM 3D打印的GPLA復合材料的結構、響應行為及應用
1、內容概述：這張圖表展示了使用FDM 3D打印技術制造的石墨烯/聚乳酸（GPLA）復合材料的結構特征、響應行為以及潛在應用。GPLA復合材料結合了石墨烯的高導電性和高強度與PLA的可降解性。
2、關鍵點：
*GPLA復合材料：石墨烯作為增強填料，顯著提高了PLA的導電性和機械強度。
*結構特征：可能包括復合材料的微觀結構、層狀結構或特定的排列方式，這些結構特征對材料的性能有重要影響。
*響應行為：GPLA復合材料在受到外界刺激時（如溫度變化、機械應力等），可能表現出獨特的響應，如形狀記憶效應、電導率變化等。
*應用：由于GPLA復合材料的優異性能，它們在智能傳感器、柔性電子器件、生物醫學設備等領域具有廣泛的應用潛力。
三、總結
這兩張圖表共同展示了3D打印技術在制造功能性聚合物復合材料方面的應用，特別是FDM技術在制造具有特定響應行為的復合材料方面的優勢。通過調整復合材料的成分和結構，可以實現對材料性能的精確控制，從而滿足不同領域的應用需求。
.png)

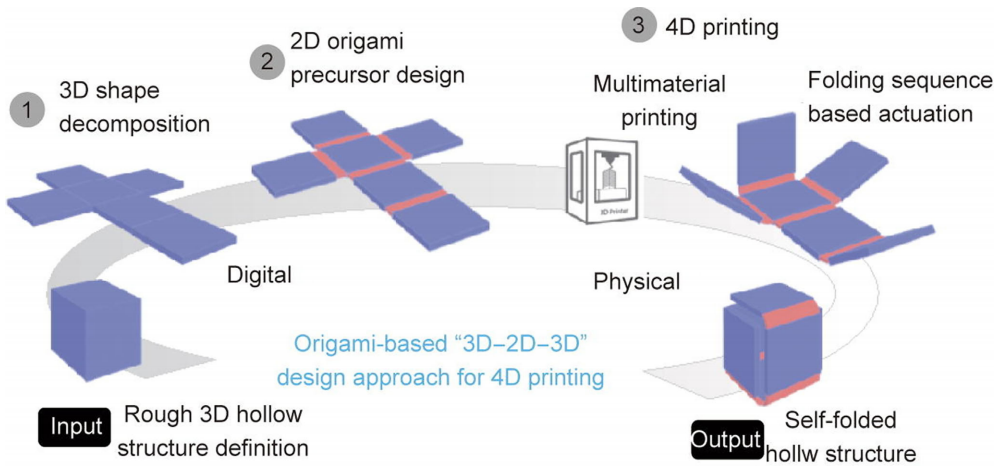

圖17 基于折紙藝術的“3D-2D-3D”設計策略，用于4D打印空心結構。根據知識共享BY-NC許可條款復制。版權所有 © 2022，愛思唯爾。
解析
1、Origami-based “3D–2D–3D” design strategy：
*Origami-based：基于折紙藝術的。折紙是一種通過折疊紙張來創造各種形狀和結構的傳統藝術，這里將其原理應用于設計策略中。
*“3D–2D–3D” design strategy：“3D-2D-3D”設計策略。這是一種創新的設計方法，首先從一個三維（3D）結構開始，通過特定的折疊或變形技術將其轉換為二維（2D）形態，然后再通過某種方式（如加熱、加壓或添加材料）將其重新轉換為三維結構。這種策略在4D打印中特別有用，因為它允許在打印過程中或打印后通過外部刺激（如溫度、光照或濕度）實現結構的形狀變化。
2、for 4D printing hollow structures：
*4D printing：4D打印。4D打印是3D打印的擴展，它在3D打印的基礎上增加了時間維度，即打印出的物體能夠隨時間變化而改變形狀或功能。這種技術通常利用智能材料（如形狀記憶聚合物）來實現。
*hollow structures：空心結構。這里指的是通過4D打印技術制造出的具有內部空腔的三維結構。這些結構在航空航天、生物醫學等領域有廣泛應用，因為它們可以減輕重量、提高性能或?qū)崿F(xiàn)特定的功能。
3、Reproduced under the terms of the Creative Commons BY-NC license：
Creative Commons BY-NC license：知識共享BY-NC許可。這是一種版權許可協議，允許他人基于原始作品進行再創作和分享，但必須遵守署名（BY）和非商業用途（NC）的條件。這意味著在使用或修改該圖片時，需要注明原始作者和來源，并且不能用于商業目的。
4、Copyright © 2022, Elsevier：
*Copyright：版權。這表明該圖片或內容的版權歸愛思唯爾（Elsevier）所有，未經許可不得擅自使用或復制。
*© 2022：版權年份為2022年，表明該內容是在這一年創作或發布的。
*Elsevier：愛思唯爾是一家全球領先的信息分析公司，專注于科學、技術和醫學領域的信息服務，出版了大量高質量的學術期刊和書籍。
聚合物復合材料的3D打印是一個充滿活力且前景廣闊的研究領域，得益于技術的不斷進步和優化。這些發展顯著拓寬了聚合物復合材料在各個行業的應用范圍。展望未來，聚合物復合材料3D打印領域預計將出現幾個關鍵趨勢，這些趨勢將對材料的設計、制備和實際應用產生深遠影響，為各行業樹立新的性能、可持續性和效率標準。
隨著3D打印技術的進步，預計將出現具有越來越復雜微觀結構和改進宏觀性能的聚合物復合材料。微尺度3D打印和納米增強材料的集成等創新技術，正在推動開發具有定制物理、機械和熱性能的復合材料。這些進步 有望滿足航空航天和高性能工程等苛刻領域的需求。
面對環境挑戰和對可持續發展的日益關注，3D打印中對環保材料的重視正在加劇。這一趨勢體現在生物基聚合物和可生物降解材料的使用增加，以及能夠回收利用聚合物復合材料廢料的創新回收工藝的開發。這些進步對于促進環境保護和確立未來制造實踐的新標準至關重要。
將機器學習和人工智能集成到3D打印技術中，是特別有前景的發展前沿。這種協同作用使得設計和制造過程更加精確和高效，涵蓋了從材料選擇到最終產品測試的各個方面。此外，將先進的計算模型與實驗方法相結合，顯著提高了我們實時預測和控制材料行為的能力。例如，使用大數據和智能算法優化打印參數，通過預測材料在各種條件下的行為，顯著提高了最終產品的質量和性能。https://doi.org/10.1002/inf2.12568
轉自《石墨烯研究》公眾號
