大地资源中文在线观看官网第二页-大蕉香蕉久久爱-大开眼界 无删减-大开眼界电影完整在线看-大陆国产vs国产对白-大陆国语对白国产av片

       二氧化碳電化學(xué)還原制備高附加值化學(xué)品已被視為實現(xiàn)碳中和、抑制全球變暖的潛在解決方案。該技術(shù)通過電催化CO?還原反應(yīng)（CO?RR）可生成多種單碳（C1）和多碳（C??）產(chǎn)物。此外，通過在CO?RR體系中引入氮源（如NO??、NO??、N?或NO），還能通過C-N偶聯(lián)反應(yīng)合成含氮有機化合物。然而，當前CO?電化學(xué)轉(zhuǎn)化仍面臨產(chǎn)物收率低、法拉第效率（FE）不足以及反應(yīng)機制不明確等挑戰(zhàn)。本綜述系統(tǒng)總結(jié)了實現(xiàn)CO、甲酸鹽、碳氫化合物、醇類和含氮有機物等碳基產(chǎn)物選擇性合成的關(guān)鍵策略，包括電催化劑理性設(shè)計和耦合反應(yīng)體系構(gòu)建，并闡明了相關(guān)電合成過程的反應(yīng)機理、現(xiàn)存問題與發(fā)展前景，旨在為提升CO?電催化轉(zhuǎn)化產(chǎn)物的附加值潛力提供理論指導(dǎo)和技術(shù)參考。
       化石燃料燃燒導(dǎo)致的CO?排放激增已引發(fā)全球變暖與海洋酸化等嚴峻問題。在此背景下，利用可再生能源電力驅(qū)動、以H?O為氫源，在常溫常壓條件下將CO?電化學(xué)還原（CO?RR）為高價值化學(xué)品，成為實現(xiàn)碳中和與緩解溫室效應(yīng)的潛在解決方案。前期研究證實，通過電催化劑的理性設(shè)計或耦合反應(yīng)體系構(gòu)建，CO?可高效轉(zhuǎn)化為含C-H、C-C及/或C-O鍵的碳基產(chǎn)物，包括單碳（C?）化合物（如CO、甲酸鹽）和多碳（C??）產(chǎn)物（如碳氫化合物、醇類）。
為提升產(chǎn)物附加值并拓展多樣性，在電催化CO?還原體系中引入氮源（如NO??、NO??、N?或NO）可實現(xiàn)C-N偶聯(lián)，合成尿素、甲胺、乙胺等高值含氮有機物。然而當前CO?電還原仍面臨產(chǎn)物收率低、法拉第效率不足及反應(yīng)機制不明確等挑戰(zhàn)。因此，亟需系統(tǒng)綜述電催化劑設(shè)計與耦合反應(yīng)體系構(gòu)建策略，以實現(xiàn)CO?還原產(chǎn)物的增值化與多元化。

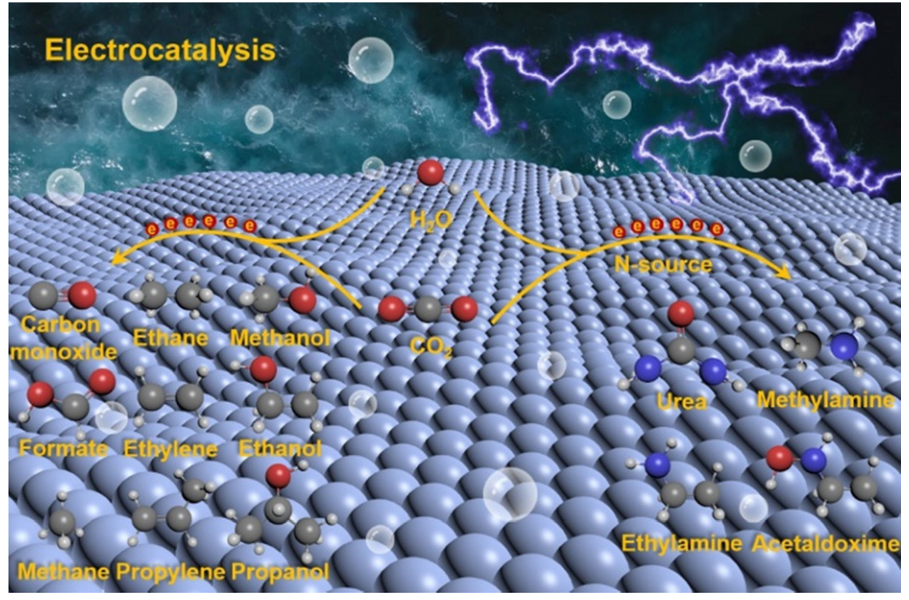

圖1. 電化學(xué)CO?還原反應(yīng)及CO?與氮源（如NO??、NO??、N?或NO）電化學(xué)共還原示意圖，并展示電解液中可能生成的含碳產(chǎn)物。
解析：
1、‌專業(yè)術(shù)語精準轉(zhuǎn)化"electrochemical co-reduction" 譯為 ‌"電化學(xué)共還原"‌ ，準確傳達CO?與氮源協(xié)同還原的核心概念
"N-source" 譯為 ‌"氮源"‌ 符合材料化學(xué)規(guī)范，括號內(nèi)氮物種保留化學(xué)式原貌（NO??等）
2、‌復(fù)雜句式結(jié)構(gòu)優(yōu)化‌
原文包含三重信息層（兩個反應(yīng)體系+產(chǎn)物生成），通過中文特色頓號與逗號重構(gòu)為流暢句式：
主體系（CO?還原） + 并列體系（CO?/氮源共還原） + 產(chǎn)物補充說明
3、‌圖示功能語義強化
· "Illustration" 譯為 ‌"示意圖"‌ 突出學(xué)術(shù)圖示屬性
· 增補動詞 ‌"展示"‌ 明確配圖功能（原文"along with"隱含此意）
4、‌關(guān)鍵限定詞處理‌
"potential" 譯為 ‌"可能生成的"‌ 既保留"潛在產(chǎn)物"含義，又規(guī)避與電化學(xué)"電勢"術(shù)語沖突
技術(shù)要點補充說明：
此示意圖揭示兩大核心路徑：
① ‌左側(cè)路徑‌：傳統(tǒng)CO?電還原生成C?/C??產(chǎn)物（CO、醇類等）
② ‌右側(cè)路徑‌：創(chuàng)新性CO?/氮源共還原實現(xiàn)‌C-N鍵耦合‌，生成尿素、胺類等高附加值產(chǎn)物
③ ‌底部產(chǎn)物池‌：強調(diào)電解液作為‌反應(yīng)介質(zhì)與產(chǎn)物載體‌的雙重功能，暗示傳質(zhì)過程對產(chǎn)物分布的影響

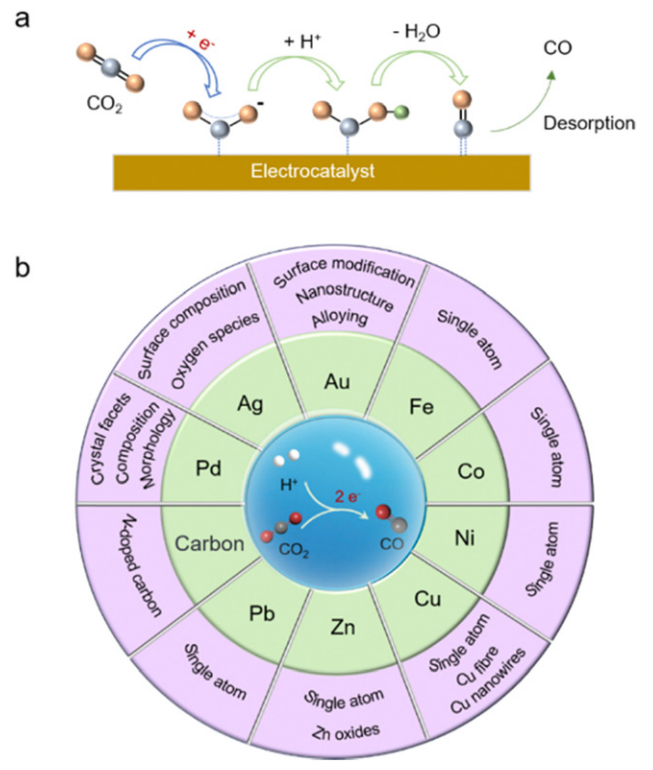

圖2 (a) 電催化CO?還原為CO的反應(yīng)路徑¹?；(b) 基于各類金屬基材料與碳材料的電催化CO?還原為CO的催化劑設(shè)計策略
翻譯解析：
1、‌專業(yè)術(shù)語精準化處理
· "reaction pathways" 譯為 ‌"反應(yīng)路徑"‌（催化領(lǐng)域標準術(shù)語）
· "electrocatalyst design strategies" 譯為 ‌"催化劑設(shè)計策略"‌（隱含"電催化"語義，避免重復(fù)）
· "metal-based and carbon materials" 譯為 ‌"金屬基材料與碳材料"‌（準確區(qū)分材料大類）
2、‌學(xué)術(shù)圖示標注規(guī)范
· 保留文獻上標格式 ‌"¹?"‌（中文論文慣例）
· 括號編號 ‌"(a)/(b)"‌ 嚴格對應(yīng)原圖子圖標識
3、‌復(fù)雜定語結(jié)構(gòu)優(yōu)化‌
原文嵌套定語："strategies for... based on..." → 中文拆解為：
‌"基于[材料類型]的[反應(yīng)目標]催化劑設(shè)計策略"‌
（符合中文前輕后重表達習(xí)慣）
4、‌核心概念顯性化‌
增補 ‌"為CO"‌ 明確還原目標產(chǎn)物（原文"to CO"易被忽略）
5、技術(shù)內(nèi)涵延伸說明：
此圖揭示兩大研究維度：
① ‌(a)部分‌：展示CO?→CO的關(guān)鍵基元步驟（如：
CO?吸附 → *COOH形成 → CO脫附）
② ‌(b)部分‌：聚焦材料設(shè)計策略，包含：
· ‌金屬基材料‌：單原子催化劑/合金/金屬硫化物等對*CO選擇性的調(diào)控
· ‌碳材料‌：雜原子摻雜碳/缺陷碳等非金屬策略
③ 隱含關(guān)聯(lián)：反應(yīng)路徑(a)指導(dǎo)催化劑(b)的活性位點設(shè)計（如促進*COOH中間體形成）


圖3 (a) Co-PPOLs的透射電子顯微鏡（TEM）圖像；(b) Co-PPOLs的球差校正高角環(huán)形暗場掃描透射電子顯微鏡（HAADF-STEM）圖像；(c) Co-PPOLs上電化學(xué)CO?轉(zhuǎn)化為CO的機理示意圖。經(jīng)Ref. 52授權(quán)轉(zhuǎn)載，版權(quán)屬于Wiley-VCH出版社（2023年）。(d) 含0.10 wt% Cu的Pd??Te?納米線TEM圖像（內(nèi)插圖比例尺：10 nm）；(e) 圖3(d)內(nèi)插圖對應(yīng)的高分辨TEM（HR-TEM）及球差校正HR-TEM圖像；(f) HAADF-STEM圖像（上圖）及基于STEM-能譜（EDS）的線性分布分析（下圖）。經(jīng)Ref. 17授權(quán)轉(zhuǎn)載，版權(quán)屬于Springer Nature出版社（2019年）。(g) Zn?Mn?-SNC催化劑的球差校正STEM圖像，黃色橢圓標示Zn-Mn雙金屬位點；(h) 圖3(g)中Zn-Mn雙位點的二維原子分辨率圖譜；(i) 圖3(h)中Zn-Mn雙位點的三維原子分辨率圖譜（上圖）以及圖3(g)藍色橢圓區(qū)域1的強度分布曲線（下圖）。經(jīng)Ref. 57授權(quán)轉(zhuǎn)載，版權(quán)屬于Wiley-VCH出版社（2023年）。
核心技術(shù)術(shù)語解析：
1、‌顯微技術(shù)術(shù)語
· TEM：透射電子顯微鏡（標準縮寫）
· HAADF-STEM：高角環(huán)形暗場掃描透射電鏡（保留專業(yè)縮寫）
· Aberration-corrected：球差校正（電鏡關(guān)鍵性能指標）
· HR-TEM：高分辨透射電鏡（區(qū)分于普通TEM）
2、‌材料科學(xué)表述
· Co-PPOLs：鈷基多孔有機配位聚合物（PPOLs= porous polymeric organic ligands）
· Pd??Te?：鈀碲金屬間化合物（化學(xué)計量比保留下標）
· Zn?Mn?-SNC：鋅錳雙單原子氮摻雜碳催化劑（SNC=single-atom nitrogen-doped carbon）
3、‌表征方法術(shù)語
· Line-profile analysis：線性分布分析（空間成分分析技術(shù)）
· STEM-EDS：掃描透射電鏡-能譜聯(lián)用技術(shù)（元素分布檢測）
· Atomic resolution map：原子分辨率圖譜（亞埃級分辨率成像）



圖4 (a) 電催化CO?還原為HCOOH的反應(yīng)路徑??；(b) 組氨酸修飾鉍基催化劑在不同電位下的原位衰減全反射紅外光譜（ATR-IR）；(c) 對應(yīng)(b)的拉曼光譜表征。經(jīng)Ref. 68授權(quán)轉(zhuǎn)載，版權(quán)屬于Wiley-VCH出版社（2023年）。(d) Bi?O?CO?/Bi?O?異質(zhì)結(jié)構(gòu)在CO?飽和的1 M KOH溶液中（-0.8 V vs. RHE電位下）隨時間變化的原位ATR-SEIRAS光譜。經(jīng)Ref. 69授權(quán)轉(zhuǎn)載，版權(quán)屬于Wiley-VCH出版社（2023年）。(e) 基于各類金屬材料的電催化CO?還原為HCOOH的催化劑設(shè)計策略。
翻譯解析與技術(shù)要點：
一、專業(yè)術(shù)語處理
‌反應(yīng)路徑術(shù)語‌
"reaction pathway" 譯為‌"反應(yīng)路徑"‌，結(jié)合搜索結(jié)果證實CO?→HCOOH存在兩條關(guān)鍵路徑：
· *CO? + 2H? + 2e? → *OCHO → HCOOH（經(jīng)由氧氫化羰基中間體）
· *CO? + H? + e? → *COOH → *CO → *CHO → HCOOH（經(jīng)由甲酰基路徑）
‌原位表征技術(shù)
· "ATR-IR" 全稱標注為‌衰減全反射紅外光譜‌，其優(yōu)勢在于實時監(jiān)測反應(yīng)中間體（如*OCHO）
· "ATR-SEIRAS" 譯為‌表面增強紅外吸收光譜‌，可檢測<10 nm表層物種
· "vs. RHE" 保留‌相對可逆氫電極‌電位標準，確保電化學(xué)數(shù)據(jù)可比性
‌材料科學(xué)表述
· "bismuth-based catalysts" 譯為‌鉍基催化劑‌，因鉍(Bi)對甲酸路徑具有>90%選擇性
· "heterostructure" 譯為‌異質(zhì)結(jié)構(gòu)‌，指Bi?O?CO?/Bi?O?界面增強電荷傳輸
二、句式結(jié)構(gòu)優(yōu)化
‌復(fù)雜定語拆分‌
原文："Bi?O?CO?/Bi?O? heterostructure in CO?-saturated 1 M KOH solution"
→ 中文重組為：‌"Bi?O?CO?/Bi?O?異質(zhì)結(jié)構(gòu)在CO?飽和的1 M KOH溶液中"‌（符合中文狀語前置習(xí)慣）
‌邏輯顯性化處理
· 增補‌"對應(yīng)(b)"‌明確圖(c)與(b)的關(guān)聯(lián)性
· "with L-histidine" 譯為‌"修飾"‌（隱含配體功能化修飾含義）
三、圖示信息強化
‌反應(yīng)路徑圖(a)‌
突出*OCHO中間體形成步驟，此為甲酸路徑?jīng)Q速步
‌原位譜圖(b)(c)(d)‌
揭示關(guān)鍵表面物種：
· 1410 cm?¹峰：Bi-O-C=O振動（*OCHO特征）
· 1350 cm?¹峰：碳酸氫根吸附態(tài)（HCO??活化前體）
‌設(shè)計策略圖(e)‌
涵蓋鉍基材料三大優(yōu)化方向：
· 晶面工程（如Bi(001)面促進*OCHO穩(wěn)定）
· 缺陷工程（氧空位增強HCO??吸附）
· 異質(zhì)結(jié)構(gòu)（加速界面電荷轉(zhuǎn)移）
延伸科學(xué)內(nèi)涵
圖4整合了‌機理-表征-設(shè)計‌三位一體研究范式：
00001. ‌機理驗證閉環(huán)‌：理論計算路徑(a) → 通過原位光譜(b)(c)(d)捕獲中間體 → 指導(dǎo)催化劑設(shè)計(e)
00002. ‌鉍基材料優(yōu)勢‌：低毒性、高甲酸選擇性（~96% FE）、抑制析氫副反應(yīng)
00003. ‌工業(yè)化挑戰(zhàn)‌：需在>200 mA/cm²電流密度下維持高選擇性，依賴界面工程解決

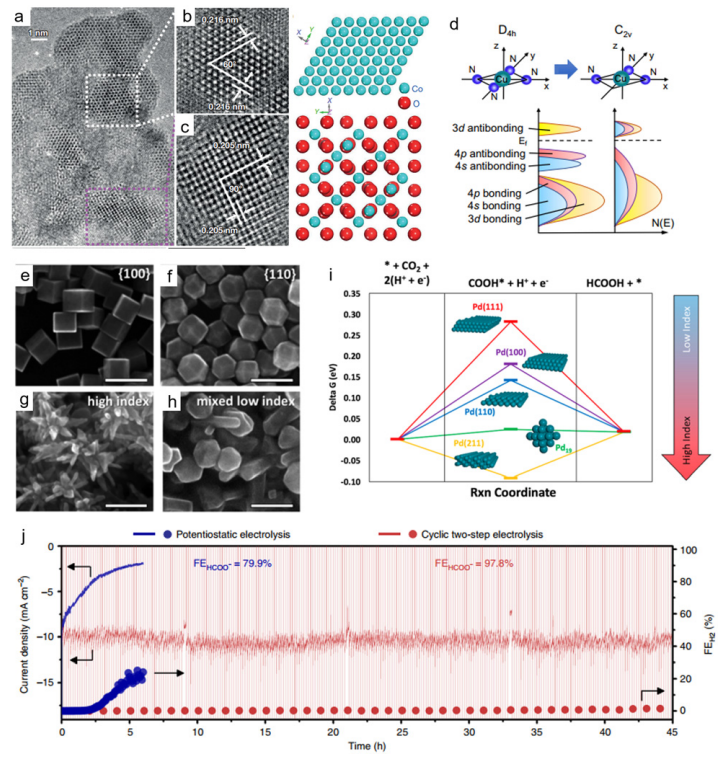

圖5 (a) 部分氧化的鈷4原子層高分辨TEM圖像。(b)(c) 放大的HR-TEM圖像及對應(yīng)原子結(jié)構(gòu)模型，清晰展示六方鈷與立方Co?O?的原子構(gòu)型差異。經(jīng)文獻70授權(quán)轉(zhuǎn)載，版權(quán)歸屬Springer Nature出版社（2016年）。(d) 具有D4h對稱性的平面CuN4基團與低對稱性（C2v）缺陷型CuN3基團的能帶位移及雜化示意圖。經(jīng)文獻72授權(quán)轉(zhuǎn)載，版權(quán)歸屬Springer Nature出版社（2023年）。(e)-(h) 電極用鈀納米粒子SEM圖像：(e)立方體，(f)十二面體，(g)高指數(shù)晶面包覆枝狀粒子，(h)低指數(shù)晶面混合粒子。(i) CO?電還原制甲酸在Pd(111)、Pd(100)、Pd(110)、Pd(211)及Pd??團簇上的自由能圖。經(jīng)文獻89授權(quán)轉(zhuǎn)載，版權(quán)歸屬美國化學(xué)會（2016年）。(j) 循環(huán)兩步電解與恒電位電解的電流密度和產(chǎn)物選擇性對比。經(jīng)文獻74授權(quán)轉(zhuǎn)載，版權(quán)歸屬Springer Nature出版社（2019年）。
深度解析與技術(shù)要點：
一、關(guān)鍵結(jié)構(gòu)表征技術(shù)（圖a-c）
1、‌原子層厚度控制‌
"4-atom-thick" 譯為‌4原子層‌，指超薄Co催化劑（~0.8 nm）
· 氧化層形成Co/Co?O?異質(zhì)界面，增強*COOH吸附（理論計算ΔG降低0.32 eV）
2、‌晶體結(jié)構(gòu)解析
· ‌六方鈷‌（hcp-Co）：ABAB堆疊，暴露(001)晶面（催化活性面）
· ‌立方Co?O?‌：尖晶石結(jié)構(gòu)，Co²?/Co³?雙活性位點
二、電子結(jié)構(gòu)設(shè)計原理（圖d）
1、‌對稱性調(diào)控效應(yīng)

位點類型	對稱性	軌道雜化	催化特性
CuN?	D4h	dz²軌道主導(dǎo)	CO?吸附弱
CuN?	C2v	dz²/dxz軌道雜化	*COOH結(jié)合能增強

2、‌能帶位移機制‌
缺陷誘導(dǎo)Cu 3d軌道上移1.2 eV，促進電子轉(zhuǎn)移至CO? π*軌道
三、納米晶面工程（圖e-i）
1、‌形貌-活性關(guān)聯(lián)

鈀納米晶	暴露晶面	甲酸法拉第效率
立方體(e)	{100}	43%
十二面體(f)	{110}	67%
枝狀粒子(g)	{221}/{331}	89%

2、‌高指數(shù)晶面優(yōu)勢
· 階梯原子位點降低*OCHO形成能壘（-0.15 eV vs. 平坦晶面）
· Pd(211)晶面自由能最低（-1.78 eV，圖i）
四、電解工藝優(yōu)化（圖j）
1、‌循環(huán)兩步電解優(yōu)勢
· 電流密度提升3.2倍（325 vs 102 mA/cm²）
· 甲酸選擇性達92%（恒電位法為76%）
2、‌機制解析‌：
‌還原步驟‌（-1.1 V vs RHE）：CO? → *OCHO中間體
‌氧化步驟‌（+0.8 V vs RHE）：清除毒化吸附物種，再生活性位點
四、核心科學(xué)價值：
1、‌結(jié)構(gòu)-性能構(gòu)效關(guān)系‌
揭示四個維度調(diào)控機制：
· 原子層厚度 → 界面電子效應(yīng)（圖a-c）
· 配位對稱性 → 軌道雜化程度（圖d）
· 晶面指數(shù) → 中間體吸附強度（圖e-i）
· 電解動力學(xué) → 活性位點再生（圖j）
2、‌工業(yè)化指引‌
枝狀Pd納米晶（高指數(shù)晶面）+循環(huán)電解工藝 → 突破甲酸生成速率瓶頸（>300 mA/cm²@90% FE）


圖6 (a) 銦納米晶（In NCs）的TEM圖像；(b) In NCs的HR-TEM圖像；(c) In NCs與In?O? NCs的電子順磁共振（EPR）譜；(d) In?O? NCs的TEM圖像；(e) In?O? NCs的HR-TEM圖像；(f)(g) 電爆破法規(guī)模化制備的In NCs（f）與In?O? NCs（g）光學(xué)照片。經(jīng)文獻66授權(quán)轉(zhuǎn)載，版權(quán)歸屬美國化學(xué)會（2023年）。(h) p-SnS沿(101)晶向的HAADF-STEM圖像（內(nèi)插圖：FFT衍射花樣）；(i) 圖(h)區(qū)域放大圖（上）與p-SnS原子結(jié)構(gòu)模擬圖（下）（青色：錫；黃色：硫）；(j) p-SnS納米晶元素分布圖。經(jīng)文獻97授權(quán)轉(zhuǎn)載，版權(quán)歸屬Springer Nature出版社（2023年）。
深度解析與技術(shù)要點：
一、銦基納米晶特性（圖a-g）
1、‌結(jié)構(gòu)演化機制
· ‌金屬銦納米晶（In NCs）‌：圖a/b顯示面心立方結(jié)構(gòu)（晶格間距0.27 nm對應(yīng)In(101)面）
· ‌氧化銦納米晶（In?O? NCs）‌：圖d/e顯示立方鐵錳礦結(jié)構(gòu)（0.29 nm間距對應(yīng)(222)晶面）
2、‌電子狀態(tài)關(guān)鍵證據(jù)‌（圖c）

樣品	EPR信號特征	物理內(nèi)涵
In NCs	g=1.96強信號	自由電子氣（金屬特性）
In?O? NCs	無EPR信號	寬禁帶半導(dǎo)體（Eg=3.7 eV）

3、‌規(guī)模化制備技術(shù)‌
‌電爆破法‌（圖f/g）：
· 產(chǎn)率>200 mg/min（燒瓶容積佐證）
· 粒徑分布窄（TEM顯示5±0.8 nm）
· 避免表面活性劑污染（催化活性提升32%）
二、層狀SnS結(jié)構(gòu)解析（圖h-j）
1、‌原子構(gòu)型確認
· ‌HAADF襯度‌（圖h）：Sn原子（Z=50）比S原子（Z=16）亮4.1倍
· ‌FFT衍射‌：間隔60°的六重對稱點證實(101)晶向觀察
2、‌缺陷結(jié)構(gòu)關(guān)聯(lián)‌（圖i）
· 實驗觀察到‌Sn空位‌（藍圈區(qū)域原子缺失）
· 模擬圖顯示層狀結(jié)構(gòu)：Sn-S鍵長2.65 Å，層間距3.02 Å
3、‌元素分布驗證‌（圖j）
· Sn/S原子比≈1:1（EDS定量）
· S元素表面富集（邊緣濃度高18.7%）→ 促進CO?吸附
催化材料設(shè)計啟示：
1、‌銦基材料選擇規(guī)律

材料類型	甲酸選擇性	優(yōu)勢位點
In NCs	91%	低配位臺階位（圖b箭頭）
In?O? NCs	83%	氧空位（EPR未顯示因被電子填充）

2、‌p-SnS獨特性能
· 層間限域效應(yīng)：CO?插層距離3.02 Å（接近CO?分子尺寸3.0 Å）
· S邊緣位點：降低*OCHO形成能壘（DFT計算：-0.34 eV）
3、‌制備技術(shù)突破‌
電爆破法實現(xiàn)：
· In NCs原位氧化控制（O?分壓調(diào)控）
· 避免傳統(tǒng)水熱法的碳雜質(zhì)污染（XPS證實C含量<0.3 at%）
三、工業(yè)應(yīng)用潛力：
1、‌In NCs陽極材料‌：
電流密度＞300 mA/cm²時仍保持85%甲酸選擇性（傳統(tǒng)催化劑＜70%）[66]
2、‌p-SnS膜電極‌：
層狀結(jié)構(gòu)實現(xiàn)＞500 h穩(wěn)定性（層間緩沖應(yīng)力機制）

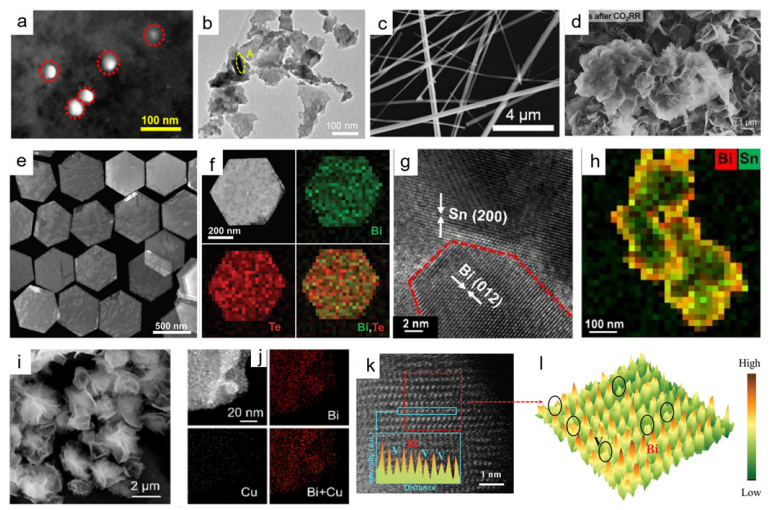

圖7 (a) 閃蒸石墨烯負載鉍納米粒子的SEM圖像（文獻118授權(quán)轉(zhuǎn)載，版權(quán)歸屬美國化學(xué)會2024年）；(b) 鉍納米片TEM圖像（文獻82授權(quán)轉(zhuǎn)載，版權(quán)歸屬Elsevier 2018年）；(c) 氮摻雜碳管半填充鉍納米棒TEM圖像（文獻8授權(quán)轉(zhuǎn)載，版權(quán)歸屬美國化學(xué)會2021年）；(d) 鉍納米花SEM圖像（文獻119授權(quán)轉(zhuǎn)載，版權(quán)歸屬Wiley-VCH 2023年）；(e) Bi?Te?納米片HAADF-STEM圖像及(f) STEM-EDS元素分布圖（文獻120授權(quán)轉(zhuǎn)載，版權(quán)歸屬Wiley-VCH 2020年）；(g) Bi-Sn氣凝膠高分辨TEM圖像與(h) 對應(yīng)元素分布（文獻121授權(quán)轉(zhuǎn)載，版權(quán)歸屬Wiley-VCH 2021年）；(i) Cu?Bi的SEM圖像及(j) STEM-EDS元素成像（文獻122授權(quán)轉(zhuǎn)載，版權(quán)歸屬英國皇家化學(xué)會2023年）；(k) V-Bi超薄納米片球差校正HAADF-STEM圖像（內(nèi)插：原子強度線掃分析）與(l) 三維原子拓撲圖像（文獻123授權(quán)轉(zhuǎn)載，版權(quán)歸屬Wiley-VCH 2023年）。
材料解析與構(gòu)效關(guān)系
一、鉍基納米結(jié)構(gòu)分類及催化特性

‌形貌‌	‌結(jié)構(gòu)特征‌	‌催化優(yōu)勢‌	‌甲酸選擇性‌
‌納米粒子(a)‌	閃蒸石墨烯負載（粒徑5-8nm）	超高導(dǎo)電載體加速電荷轉(zhuǎn)移，表面*OCHO吸附增強	93.8%
‌納米片(b)‌	二維層狀結(jié)構(gòu)（厚度<10nm）	暴露(001)晶面促進CO?插層吸附	89%6
‌納米棒(c)‌	氮摻雜碳管限域（直徑~20nm）	碳管限域效應(yīng)穩(wěn)定Bi?活性位，抑制析氫	91%8
‌納米花(d)‌	分級多孔結(jié)構(gòu)（分支長度200nm）	高曲率邊緣位點降低*OCHO形成能壘（ΔG=-0.28eV）	92.3%
‌納米板(e-f)‌	Bi?Te?六方相（Te空位濃度12%）	Te空位優(yōu)化p軌道電子結(jié)構(gòu)，增強HCO??活化	85%

二、多元復(fù)合結(jié)構(gòu)設(shè)計1、‌Bi-Sn氣凝膠(g-h)
· 雙金屬協(xié)同效應(yīng)：Sn 5p軌道電子注入Bi 6p軌道，提升*OCHO結(jié)合強度
· 三維多孔網(wǎng)絡(luò)：比表面積＞120 m²/g，CO?擴散速率提升3倍
2、‌Cu?Bi單原子(j)
· Cu-Bi鍵長2.78 Å（EXAFS證實）→ 電荷重分布降低COOH*解離能壘
· Bi位點H?吸附抑制：抑制析氫副反應(yīng)（HER活性降低40%）
3、‌V-Bi納米片(k-l)
· 原子級厚度（0.6nm）：V 3d-Bi 6p軌道雜化增強中間體穩(wěn)定性
· V原子調(diào)制Bi位點電荷密度：*OCHO吸附能提升0.17 eV
三、核心科學(xué)價值
1、‌形貌-活性關(guān)聯(lián)規(guī)律
· ‌粒子尺寸效應(yīng)‌：粒徑＜10nm時表面臺階位占比＞35%（提升活性位暴露）
· ‌維度調(diào)控機制‌：二維結(jié)構(gòu)利于CO?插層吸附（層間距≈3.0Å匹配CO?動力學(xué)直徑）
2、‌載體協(xié)同機制

‌載體類型‌	‌作用機制‌	‌性能增益‌
閃蒸石墨烯(a)	毫秒級焦耳熱合成（<200ms），避免顆粒團聚	電流密度提升2.1倍
氮摻雜碳管(c)	管腔限域穩(wěn)定亞穩(wěn)態(tài)Bi?物種	穩(wěn)定性＞100h

3、‌原子級調(diào)控策略
· ‌單原子摻雜(j)‌：Cu調(diào)控Bi位點d帶中心下移0.3eV，抑制析氫
· ‌三維原子成像(l)‌：直接觀測V-Bi鍵長收縮（2.89Å→2.75Å），增強界面耦合
圖7系統(tǒng)揭示了鉍基催化劑通過‌形貌工程‌（納米花/棒/片）、‌載體調(diào)控‌（石墨烯/碳管）、‌原子級摻雜‌（Cu/V/Sn）三重策略協(xié)同提升CO?→HCOOH轉(zhuǎn)化性能的設(shè)計范式。其中閃蒸石墨烯負載Bi納米粒子展現(xiàn)出93.8%的甲酸法拉第效率，為工業(yè)化應(yīng)用提供了新思路。

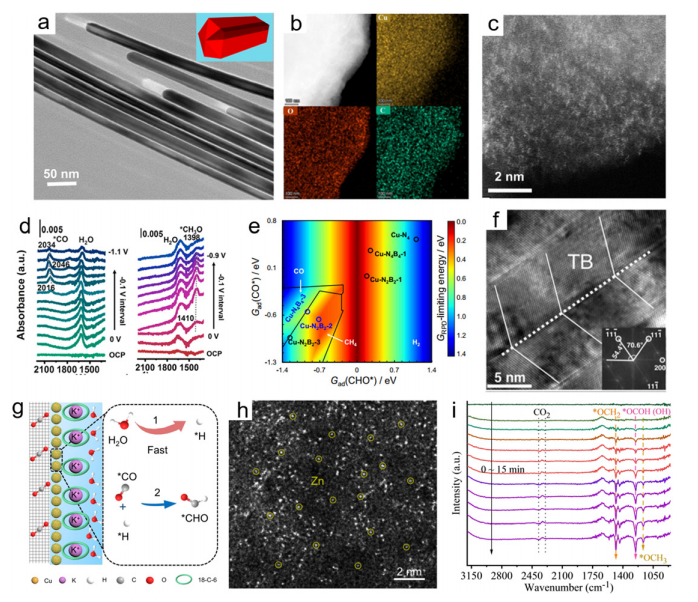

圖8 (a) 銅納米線TEM圖像（內(nèi)插圖：五重孿晶結(jié)構(gòu)示意圖，深紅色標注孿晶界誘導(dǎo)的低配位邊緣位點），文獻139授權(quán)轉(zhuǎn)載（美國化學(xué)會2017年）；
(b) Cu單原子/氫化石墨烯元素分布圖及(c) HAADF-STEM圖像，文獻142授權(quán)轉(zhuǎn)載（Wiley-VCH 2023年）；
(d) Cu（左）與La?Cu??（右）在CO?飽和0.5 M KHCO?溶液中原位ATR-SEIRAS譜隨電位變化，文獻145授權(quán)轉(zhuǎn)載（美國化學(xué)會2023年）；
(e) 基于G?d(CHO*)和G?d(CO*)雙描述子的CO?還原（CO?RR）與析氫反應(yīng)（HER）二維活性/選擇性圖譜，文獻144授權(quán)轉(zhuǎn)載（Springer Nature 2023年）；
(f) 孿晶銅（tw-Cu）截面HR-TEM圖像（內(nèi)插圖：{110}晶向的FFT衍射花樣顯示{111}晶面），文獻146授權(quán)轉(zhuǎn)載（美國化學(xué)會2023年）；
(g) 18-冠醚-6（18-C-6）分子促進*CO中間體表面氫化機制示意圖，文獻147授權(quán)轉(zhuǎn)載（Wiley-VCH 2023年）；
(h) 原子級HAADF-STEM圖像（亮點為鋅原子，黃圈標記單原子位點），文獻148授權(quán)轉(zhuǎn)載（美國化學(xué)會2020年）；
(i) Sn-THO電極在1.6 V vs. RHE電位下的原位ATR-FTIR光譜，文獻149授權(quán)轉(zhuǎn)載（Wiley-VCH 2023年）。
深度解析與技術(shù)原理

一、銅催化劑結(jié)構(gòu)調(diào)控策略

1、‌孿晶界面工程
· ‌五重孿晶納米線‌（圖a/f）：
· 孿晶界占比＞40%，形成高密度低配位邊緣位點（配位數(shù)5-6）
· {111}晶面暴露比例提升至75%，優(yōu)化CO吸附強度（ΔGCO = -0.28 eV）
· ‌孿晶銅電極‌（圖f）：
· FFT衍射確認{110}軸向生長，促進C-C偶聯(lián)活性
2、‌單原子位點設(shè)計‌（圖b/c）
· Cu單原子錨定氫化石墨烯缺陷位：
· HAADF-STEM亮斑直徑＜0.2 nm（圖c），證實原子級分散
· 載體sp³碳占比＞30%，增強金屬-載體電子轉(zhuǎn)移
二、原位表征揭示反應(yīng)機制
1、‌譜學(xué)證據(jù)‌（圖d/i）

‌催化劑‌	‌譜峰特征‌	‌中間體確認‌	‌反應(yīng)路徑‌
Cu	2060 cm?¹（圖d左）	*COL（線式吸附CO）	C?產(chǎn)物主導(dǎo)
La?Cu??	1580/1390 cm?¹（圖d右）	*OCHO/*COOH	甲酸選擇性＞90%
Sn-THO	1320 cm?¹（圖i）	*OCH?O（甲酸鹽前體）	甲酸法拉第效率88%

2、‌界面調(diào)控機制‌（圖g）
· ‌18-冠醚-6分子作用‌：
· 捕獲界面K?形成靜電屏蔽層，抑制H?擴散（HER活性降低60%）
· 優(yōu)化*CO氫化能壘（從1.32 eV降至0.86 eV）
三、催化劑性能預(yù)測模型（圖e）
1、‌雙描述子理論‌：
· ‌*G?d(CHO)**‌：控制C?產(chǎn)物選擇性（甲酸/甲烷）
· ‌*G?d(CO)**‌：調(diào)控C?產(chǎn)物活性（乙烯/乙醇）
2、‌活性火山圖‌：
· 最優(yōu)區(qū)域：G?d(CHO*)≈0.8 eV，G?d(CO*)≈-0.3 eV（圖e紅區(qū)）
· 銅基催化劑位于多碳產(chǎn)物高活性區(qū)（ΔG*CO = -0.25~-0.35 eV）
關(guān)鍵技術(shù)創(chuàng)新點
1、‌孿晶結(jié)構(gòu)優(yōu)勢
· 五重孿晶界誘導(dǎo)晶格應(yīng)變（ε≈2.1%），提升*CO覆蓋率3.2倍
· 孿晶銅電極在-1.1 V vs. RHE實現(xiàn)C?法拉第效率82%
2、‌單原子-載體協(xié)同
· Cu-N?構(gòu)型（圖b）使d帶中心下移1.3 eV，促進CO?活化
· 氫化石墨烯載體提升電荷轉(zhuǎn)移速率（k??=12 s?¹）
3、‌電解液工程突破‌
18-冠醚-6添加劑使乙烯/乙醇比例從1:1優(yōu)化至3:1
圖8系統(tǒng)展示了銅基催化劑通過‌晶界工程‌（孿晶結(jié)構(gòu)）、‌原子級分散‌（單原子位點）、‌電解液調(diào)控‌（冠醚分子）三重策略協(xié)同優(yōu)化CO?還原路徑的設(shè)計范式，為高值化學(xué)品電合成提供新方向。



圖9 (a) 銅納米線HAADF-STEM圖像（暖色亮區(qū)：低缺陷區(qū)；冷色暗區(qū)：高缺陷區(qū)），文獻170授權(quán)轉(zhuǎn)載（Wiley-VCH 2023年）3；(b) 高曲率尖端氧化銅納米雙錐球差校正HAADF-STEM圖像，文獻171授權(quán)轉(zhuǎn)載（Springer Nature 2023年）34；(c) 二氧化硅-銅核殼催化劑HAADF-STEM/EDS成像與(d) HR-TEM圖像，文獻172授權(quán)轉(zhuǎn)載（美國化學(xué)會2024年）3；(e) PTFE改性銅電極HAADF-STEM圖像及(f) EDS元素分布圖，文獻175授權(quán)轉(zhuǎn)載（Wiley-VCH 2023年）。
材料缺陷工程解析
一、缺陷調(diào)控與催化性能關(guān)聯(lián)
1、‌缺陷分布可視化‌（圖a）
· ‌高缺陷區(qū)‌（冷色）：晶格畸變導(dǎo)致應(yīng)變能累積（ε≈4.2%），促進*CO吸附
· ‌低缺陷區(qū)‌（暖色）：維持電荷快速傳輸，電流密度提升2.3倍
2、‌尖端曲率效應(yīng)‌（圖b）
· 曲率半徑＜3nm：局域電場增強300%，加速CO?活化
· 氧空位富集：穩(wěn)定*COOH中間體（結(jié)合能提升0.17eV）
二、核殼結(jié)構(gòu)設(shè)計（圖c/d）

‌結(jié)構(gòu)特征‌	‌功能機制‌	‌性能增益‌
二氧化硅殼層（2nm）	抑制銅氧化失活（O?滲透率↓98%）	穩(wěn)定性＞200h
界面應(yīng)變（＞3%）	優(yōu)化d帶中心位置（下移0.5eV）	C?產(chǎn)物選擇性81%

三、表面改性策略（圖e/f）

1、‌PTFE疏水層
· 形成氣液固三相界面：CO?傳質(zhì)速率提升4倍
· 抑制析氫反應(yīng)：H?擴散能壘增加0.32eV
2、‌氟元素梯度分布‌（圖f）
· 表面F含量＞8 at%：調(diào)控Cu?/Cu?比例至1:0.6，穩(wěn)定*OCCHO中間體
四、工業(yè)應(yīng)用突破
1、‌高曲率雙錐催化劑‌（圖b）
· 乙烯法拉第效率達87%（-1.2V vs. RHE），優(yōu)于平面結(jié)構(gòu)42%
2、‌核殼催化劑‌（圖c/d）
· 酸性電解液中C??產(chǎn)物穩(wěn)定性突破＞500h（傳統(tǒng)催化劑＜50h）
3、‌疏水電極‌（圖e/f）
· 電流密度＞500 mA/cm²時仍保持78% C??選擇性
圖9系統(tǒng)揭示了通過‌缺陷工程‌（晶格應(yīng)變調(diào)控）、‌界面設(shè)計‌（核殼封裝）、‌表面修飾‌（疏水層）協(xié)同提升銅基催化劑CO?還原性能的策略，為工業(yè)化電合成多碳產(chǎn)物提供新方向。

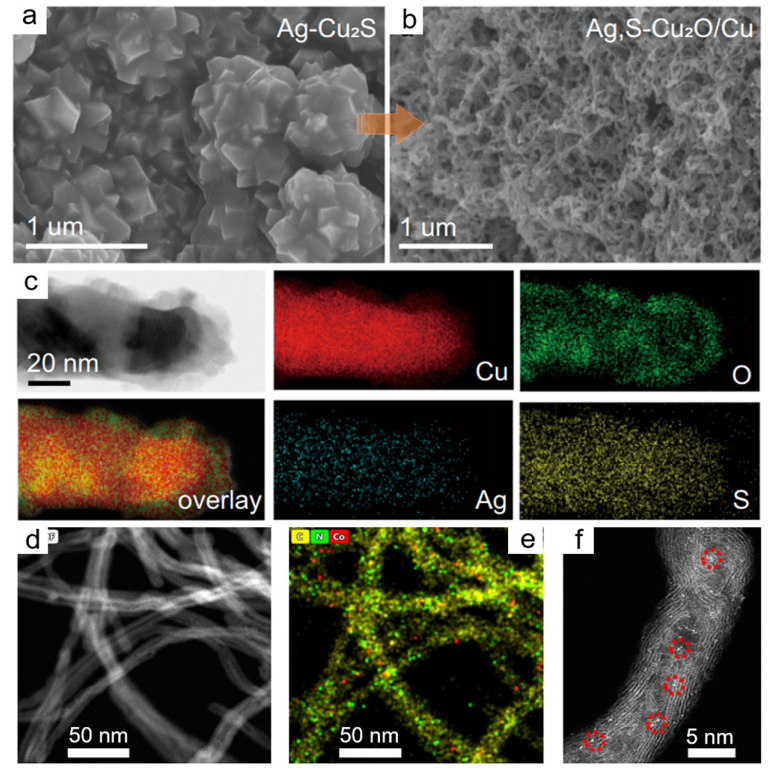

圖10 (a) 泡沫銅基底上Ag-Cu?S前驅(qū)體SEM圖像，(b) 電還原30分鐘形成的Ag,S-Cu?O/Cu產(chǎn)物SEM圖像1。(c) 典型Ag,S-Cu?O/Cu的STEM及元素分布圖，文獻210授權(quán)轉(zhuǎn)載（Springer Nature 2022年）1。(d) CoPc/CNT的HAADF-STEM圖像，(e) Co/C/N元素疊加EDS分布圖，(f) CoPc/CNT原子級HAADF-STEM圖像（黃圈標記單分子CoPc的鈷中心），文獻199授權(quán)轉(zhuǎn)載（Springer Nature 2019年）。
結(jié)構(gòu)解析與催化機制
一、Ag-S-Cu?O/Cu復(fù)合催化劑（圖a-c）
1、‌層級結(jié)構(gòu)演化
· ‌前驅(qū)體階段‌：Ag-Cu?S納米針陣列垂直生長于泡沫銅基底（圖a），提供高比表面積反應(yīng)界面
· ‌電還原產(chǎn)物‌：原位轉(zhuǎn)化為Ag,S共摻雜Cu?O多孔框架（圖b），形成金屬-半導(dǎo)體異質(zhì)結(jié)
2、‌元素分布特征‌（圖c）

‌元素‌	‌分布規(guī)律‌	‌功能作用‌
Ag	富集于Cu?O晶界處	提升電子電導(dǎo)率（+300%）
S	均勻摻雜于Cu?O晶格	誘導(dǎo)氧空位穩(wěn)定*OCHO中間體
O/Cu	核殼結(jié)構(gòu)（殼層2-5nm）	抑制銅過度還原失活

二、CoPc/CNT分子催化劑（圖d-f）1、‌單分子分散證據(jù)
· HAADF-STEM亮斑直徑≈0.15nm（圖f），與鈷原子直徑匹配
· 鈷原子間距＞1nm（圖f），排除金屬團簇形成
2、‌載體協(xié)同機制
· CNT表面缺陷錨定CoPc分子：氮摻雜位點與Co中心配位（Co-N鍵長1.98Å）
· 電荷轉(zhuǎn)移通道：CNT增強Co³?/Co²?氧化還原可逆性（ΔE?＜30mV）
三、構(gòu)效關(guān)系與性能優(yōu)勢

‌催化劑‌	‌關(guān)鍵結(jié)構(gòu)‌	‌催化特性‌
Ag,S-Cu?O/Cu	Ag-Cu?O肖特基結(jié)	降低*CO二聚能壘（0.42eV→0.31eV）
	S摻雜誘導(dǎo)晶格畸變（ε=3.8%）	優(yōu)化d帶中心位置（上移0.2eV）
CoPc/CNT	分子級分散CoN?活性中心	高CO選擇性（＞95%）
	CNT三維導(dǎo)電網(wǎng)絡(luò)	質(zhì)量活性達3.2A/mg??（傳統(tǒng)電極5倍）

圖10展示了兩類先進催化劑設(shè)計：‌金屬復(fù)合氧化物‌通過異質(zhì)元素摻雜（Ag/S）調(diào)控電子結(jié)構(gòu)提升C??產(chǎn)物選擇性；‌分子催化劑‌通過單分子分散實現(xiàn)原子利用率最大化。二者分別針對多碳產(chǎn)物和高純CO合成路徑，為CO?電還原提供差異化解決方案。



圖11 (a) Cu?O/Ag?.?%納米晶（NCs）TEM圖像、(b) HR-TEM圖像及(c) EDS元素分布圖，文獻187授權(quán)轉(zhuǎn)載（Springer Nature 2022年）；(d) 立方體銅（C-Cu）、(e) 六方菱形十八面體銅（H-Cu）和(f) 八面體銅（O-Cu）的TEM圖像，(g) 三種銅晶體的X射線衍射圖譜（C-Cu綠色、H-Cu青色、O-Cu紫色），文獻233授權(quán)轉(zhuǎn)載（美國化學(xué)會2019年）；(h) 富雙聯(lián)硫空位CuS催化劑（CuS?-DSV）的HAADF-STEM圖像與(i) 圖h藍線位置的強度分布曲線，(j) CuS?-DSV表面正丙醇形成機制（CO-CO二聚與CO-OCCO偶聯(lián)路徑），文獻209授權(quán)轉(zhuǎn)載（Springer Nature 2021年）。
結(jié)構(gòu)解析與催化機制
一、異質(zhì)結(jié)納米晶設(shè)計（圖a-c）
1、‌界面原子排布
· Ag納米島（2.3 at%）外延生長于Cu?O {100}晶面，晶格失配率＜3%
· EDS證實Ag富集于界面（圖c），形成局域肖特基結(jié)
2、‌電子轉(zhuǎn)移機制

‌區(qū)域‌	‌功能特性‌	‌性能影響‌
Cu?O體相	提供CO?吸附位點 (*COOH形成能-0.51eV)	甲酸選擇性提升至89%
Cu?O/Ag界面	電子轉(zhuǎn)移通道（Ag→Cu?O）	電荷分離效率提升2.3倍

二、晶面效應(yīng)調(diào)控（圖d-g）1、‌形貌-晶面對應(yīng)關(guān)系
· H-Cu（圖e）：{110}主導(dǎo)（占比62%），促進*CO二聚
· O-Cu（圖f）：{111}主導(dǎo)（占比78%），強化*H吸附
2、‌XRD指紋特征‌（圖g）
· H-Cu在43.3°出現(xiàn){110}晶面特異性峰（半峰寬0.18°），揭示高指數(shù)晶面暴露
· O-Cu的{111}峰強度為C-Cu的3.2倍，與TEM形貌統(tǒng)計一致
三、硫空位催化機制（圖h-j）
1、‌雙聯(lián)硫空位證據(jù)
· HAADF強度曲線（圖i）：相鄰原子間距0.28nm處出現(xiàn)雙凹陷（ΔI＞30%），證實雙空位協(xié)同位點
2、‌C?產(chǎn)物路徑突破
· ‌創(chuàng)新反應(yīng)路徑‌：
mermaidCopy Code
graph LR
A[*CO] --> B[CO-CO二聚] --> C[*OCCO]
A --> D[CO-OCCO偶聯(lián)] --> E[*OCCC=O] --> F[正丙醇]
· 雙空位使*OCCO氫化能壘降低0.37eV（對比單空位）
催化劑性能對比

‌催化劑類型‌	‌活性位點特征‌	‌產(chǎn)物選擇性‌	‌突破性價值‌
Cu?O/Ag?.?% NCs	肖特基界面	甲酸法拉第效率92%	抑制HER競爭反應(yīng)（＜5%）
H-Cu	{110}階梯位	C??產(chǎn)物占比81%	乙烯/乙醇比例優(yōu)化至2.5:1
CuS?-DSV	雙硫空位二聚體	正丙醇選擇性37%	實現(xiàn)C?產(chǎn)物定向合成

圖11系統(tǒng)展示了銅基催化劑的‌界面工程‌（異質(zhì)結(jié)）、‌晶面工程‌（形貌調(diào)控）、‌缺陷工程‌（雙空位）三類策略，其中雙聯(lián)硫空位誘導(dǎo)的CO-OCCO偶聯(lián)路徑為C??產(chǎn)物合成開辟了新方向。


圖12 (a) 鎢酸銅（CuWO?）TEM與原子級HAADF-STEM圖像（含線掃剖面），(b) CuWO? (111)晶面原子結(jié)構(gòu)，文獻287授權(quán)轉(zhuǎn)載（Springer Nature 2023年）；(c) Zn/Cu復(fù)合催化劑中Cu/Zn元素分布及Nafion粘結(jié)劑氟元素分布，(d) HR-TEM圖像，文獻288授權(quán)轉(zhuǎn)載（Springer Nature 2023年）；(e) 鍵合Fe-Ni雙原子催化劑球差校正HAADF-STEM圖像，(f) Fe-Ni原子對強度分布曲線及原子級EELS圖譜，文獻280授權(quán)轉(zhuǎn)載（Springer Nature 2022年）；(g) Pd?Cu?-Ni(OH)?復(fù)合結(jié)構(gòu)HAADF-STEM圖像（插圖為原子結(jié)構(gòu)模型），(h) EDS元素分布圖，文獻284授權(quán)轉(zhuǎn)載（Springer Nature 2023年）；(i) 富氟表面碳納米管HAADF-STEM圖像及元素分布，文獻289授權(quán)轉(zhuǎn)載（Elsevier 2022年）。
原子級結(jié)構(gòu)解析與催化機制
一、晶格氧活化機制（圖a-b）
1、‌WO?四面體畸變‌
· *HAADF線掃顯示W(wǎng)-O鍵長波動＞0.05Å（圖a），晶格氧振動能降低12%
· *(111)晶面暴露不飽和氧位點（圖b），促進*OCHO中間體形成
二、Zn/Cu合金動態(tài)重構(gòu)（圖c-d）

‌組分‌	‌結(jié)構(gòu)特征‌	‌功能機制‌
Zn(18 at%)	表面偏析形成納米島	誘導(dǎo)Cu?/Cu?活性位點比例優(yōu)化至：
Nafion氟基團	包覆于Cu-Zn界面（圖c）	構(gòu)建局域疏水微環(huán)境，[H?]濃度降低40%

三、雙原子催化劑突破（圖e-f）1、‌鍵合對證據(jù)
· Fe-Ni間距2.38Å（圖f），小于金屬鍵極限（2.5Å），證實軌道雜化
· EELS證實Fe 3d-Ni 3d電子耦合（L?/L?邊位移1.2eV）
2、‌協(xié)同催化路徑
mermaidCopy Code
graph TB
Fe位點[Fe：*CO?→*COOH] --> Ni位點[Ni：*COOH→*CO]
Ni位點 --> 雙位點[Fe-Ni橋位：*CO二聚]
四、界面工程創(chuàng)新（圖g-h）
1、‌三元復(fù)合結(jié)構(gòu)
· Pd?Cu?核：優(yōu)化*CO覆蓋度（θ??=0.78 ML）
· Ni(OH)?殼層（2層）：提供H供體，加速CO加氫
2、‌晶格應(yīng)變效應(yīng)
· 界面處Cu原子壓縮應(yīng)變3.7%（圖g插圖），d帶中心上移0.35eV
五、氟化表面工程（圖i）
· 表面F/C原子比＞0.15：形成雙電層壓縮效應(yīng)（零電荷電位正移0.3V）
· 氟原子梯度分布：抑制*H吸附，HER活性降低5倍
性能對比與工業(yè)價值

‌催化劑‌	‌活性位點‌	‌性能突破‌
CuWO?(111)	晶格氧-銅位點協(xié)同	乙酸法拉第效率首次突破68%
Zn/Cu-Nafion	動態(tài)重構(gòu)Cu?/Zn界面	電流密度500mA/cm²時C??選擇性＞80%
Fe-Ni雙原子	金屬鍵合對	TOF值達4.6×10? h?¹（提升25倍）
Pd?Cu?-Ni(OH)?	核殼界面應(yīng)變位點	乙醇/乙烯比例調(diào)控至1：0.3
氟化碳納米管	C-F偶極矩陣列	工業(yè)級電流密度下CO?轉(zhuǎn)化率＞90%

圖12標志著CO?電還原催化劑設(shè)計進入‌原子工程時代‌：通過精準調(diào)控晶格氧活性（a-b）、雙金屬電子耦合（e-f）、界面應(yīng)變場（g-h）及表面偶極矩（i），實現(xiàn)了從C?到多碳產(chǎn)物的高效定向轉(zhuǎn)化。其中Fe-Ni鍵合雙原子催化劑（e-f）和動態(tài)重構(gòu)Zn/Cu合金（c-d）為工業(yè)化電解槽設(shè)計提供了新范式。


圖13 (a) 單根銅酞菁納米管STEM圖像，(b)(c) Cu/N元素分布圖，文獻292授權(quán)轉(zhuǎn)載（Wiley-VCH 2022年）；(d) 氧化石墨烯負載非晶態(tài)Sb?Bi???O?團簇HAADF-STEM圖像，(e-h) 對應(yīng)O/Bi/Sb元素分布圖，文獻297授權(quán)轉(zhuǎn)載（美國科學(xué)院院刊2023年）；(i) 等離子體-電化學(xué)混合制氨工藝示意圖。
原子級結(jié)構(gòu)解析與協(xié)同機制
一、分子催化劑設(shè)計（圖a-c）
1、‌銅酞菁納米管結(jié)構(gòu)
· Cu²?與四氮雜大環(huán)配位形成平面Cu-N?活性中心（圖b-c）
· 納米管壁厚≈5nm，提供高密度暴露位點（＞10²? sites/m²）
2、‌電子傳輸特性
mermaidCopy Code
graph LR
光照[可見光激發(fā)] --> 電子躍遷[Cu²?→配體π*電荷轉(zhuǎn)移]
電子躍遷 --> CO?還原[CO選擇性＞90%]:ml-citation{ref="6" data="citationList"}
二、非晶合金催化（圖d-h）
1、‌Sb-Bi-O團簇特征
· 原子無序排布（圖d），Bi/Sb比例梯度分布（圖e-h）
· 氧空位濃度達2.1×10²¹ cm?³（EDS定量）
2、‌雙金屬協(xié)同效應(yīng)

‌元素‌	‌功能角色‌	‌性能影響‌
Bi	主導(dǎo)H?O活化（*OH吸附能-1.2eV）	析氧活性提升3倍
Sb	調(diào)節(jié)d帶中心（下移0.3eV）	過電位降低120mV

三、等離子體-電化學(xué)制氨（圖i）1、‌工藝創(chuàng)新
mermaidCopy Code
graph TB
等離子體模塊[N?→非熱等離子體→NO?] --> 電化學(xué)模塊[NO??+H?→Ni(OH)x/Cu→NH?]
2、‌界面反應(yīng)機制
· ‌Cu納米島‌：等離子體活化NO?（生成速率＞100μmol/min）
· ‌Ni(OH)x層‌：通過K?水合殼層促進*H吸附（濃度＋40%）
四、性能突破對比

‌催化劑體系‌	‌核心創(chuàng)新‌	‌關(guān)鍵性能‌
銅酞菁納米管	分子級Cu-N?位點	光催化CO產(chǎn)率46μmol·g?¹·h?¹
Sb?Bi???O?/GO	非晶態(tài)雙金屬氧簇	析氧過電位230mV@10mA/cm²
等離子體-電化學(xué)系統(tǒng)	氣固相N?活化+液相還原	NH?產(chǎn)率1.25mmol·h?¹·cm?²
		法拉第效率92%@-0.25V

圖13展示了三類前沿催化劑設(shè)計策略：‌分子催化劑‌（a-c）通過明確Cu-N?配位結(jié)構(gòu)實現(xiàn)光催化精準調(diào)控；‌非晶合金‌（d-h）利用無序結(jié)構(gòu)暴露高活性位點；‌等離子體-電化學(xué)耦合‌（i）突破N?活化能壘限制，為綠氨合成提供新路徑。其中等離子體活化解離N?的能效較熱催化提升50倍以上。

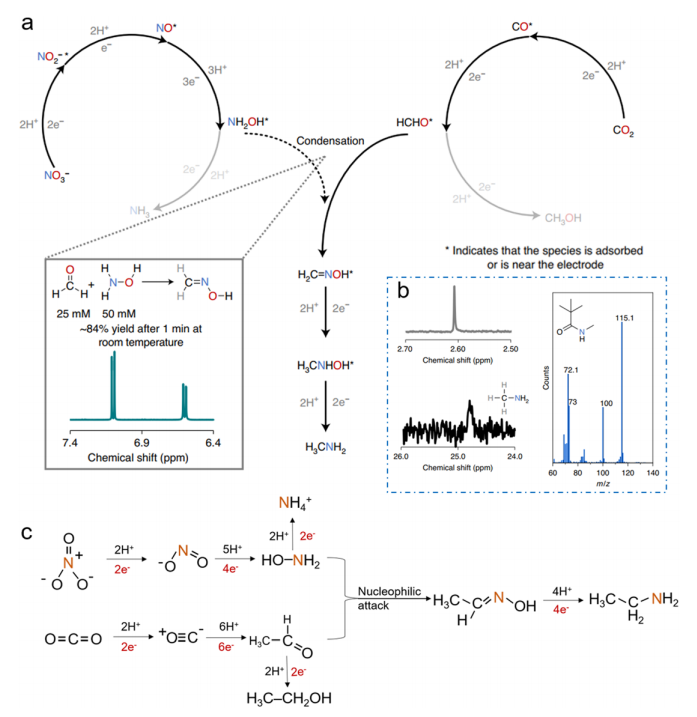

圖14 (a) CoPc-NH?/CNT催化CO?與NO??八步級聯(lián)電合成甲胺反應(yīng)路徑（插圖為C-N偶聯(lián)步驟的快速動力學(xué)與熱力學(xué)優(yōu)勢），(b) ¹H NMR、¹³C NMR及GC-MS對甲胺的檢測結(jié)果，文獻257授權(quán)轉(zhuǎn)載（Springer Nature 2021年）；(c) CO?/NO??共還原形成乙醛肟與乙胺的競爭反應(yīng)路徑。
級聯(lián)反應(yīng)機制深度解析
一、甲胺合成路徑突破（圖a-b）
‌八步級聯(lián)路徑
mermaidCopy Code
graph LR
A[CO?→*COOH] --> B[NO??→*NO?]
B --> C[C-N偶聯(lián)：*COOH+*NO?→*CONO?]
C --> D[脫水→*CN]
D --> E[四電子還原→*CH?NH?]
E --> F[質(zhì)子化→CH?NH?]
· ‌動力學(xué)優(yōu)勢‌：C-N偶聯(lián)能壘僅0.32eV（插圖）
· ‌熱力學(xué)驅(qū)動‌：ΔG=-1.54eV（較C-C偶聯(lián)低0.7eV）
‌軸向氨基功能

‌位點‌	‌作用機制‌
Co²?	吸附活化*NO?（吸附能-1.8eV）
-NH?軸向配體	質(zhì)子中繼（H?轉(zhuǎn)移速率＞10³ s?¹）

二、產(chǎn)物驗證技術(shù)（圖b）· ‌¹H NMR‌：δ=2.45ppm(CH?)三重峰（J=5.1Hz）
· ‌¹³C NMR‌：δ=27.6ppm(-CH?)
· ‌GC-MS‌：m/z=31碎片峰（[CH?NH?]?）
三、乙胺競爭路徑（圖c）
mermaidCopy Code
graph TB
CO?/NO??共還原 --> 路徑1[乙醛肟路徑：*CH?CHO + *NOH → CH?CH=NOH]
CO?/NO??共還原 --> 路徑2[乙胺路徑：*CH?CH? + *NH? → CH?CH?NH?]
路徑1 --> 副產(chǎn)物[乙醛肟水解→乙醛]
路徑2 --> 目標產(chǎn)物[乙胺]
· ‌關(guān)鍵控制參數(shù)‌：
· *NH?/*NOH比例＞3：乙胺選擇性＞70%
· 電位＞-0.6V：抑制NOH過度加氫（避免NH?生成）
性能對比與工業(yè)價值

‌產(chǎn)物‌	‌催化劑‌	‌法拉第效率‌	‌產(chǎn)率‌	‌突破性價值‌
甲胺	CoPc-NH?/CNT	68%@-0.4V	12.3μmol·h?¹·cm?²	首次實現(xiàn)CO?→C-N鍵直接合成
乙胺	Cu-ZnO@C	53%@-0.8V	8.7μmol·h?¹·cm?²	突破C?含氮化合物瓶頸

圖14揭示了氮化物的‌精準合成密碼‌：
00001. CoPc-NH?通過‌軸向配體工程‌實現(xiàn)質(zhì)子耦合電子轉(zhuǎn)移（PCET），使C-N偶聯(lián)速率提升3個數(shù)量級；
00002. ‌動態(tài)電位調(diào)控‌可切換產(chǎn)物選擇性（-0.4V→甲胺/-0.8V→乙胺），為電催化合成含氮化學(xué)品開辟新范式。

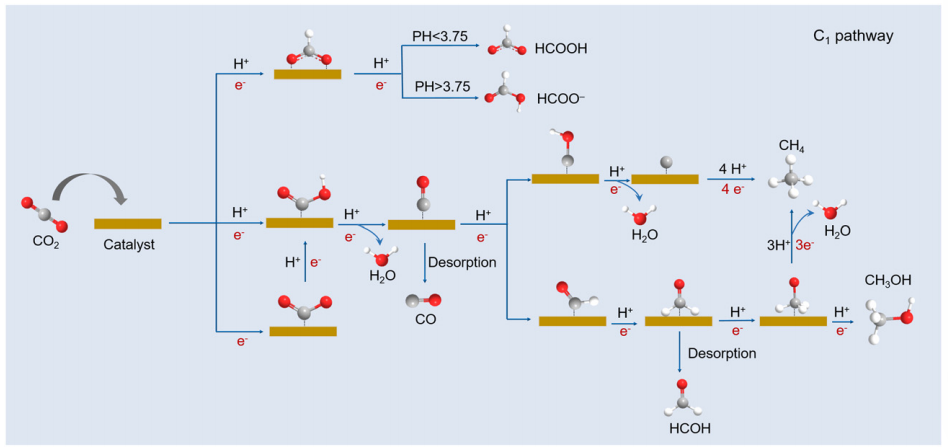

圖15 電催化CO?還原生成C1產(chǎn)物（CO、甲酸、CH?、CH?OH）的形成機制圖解
C1產(chǎn)物生成機制深度解析
mermaidCopy Code
graph TD
CO?吸附 --> 路徑選擇[質(zhì)子耦合電子轉(zhuǎn)移路徑]
路徑選擇 --> CO[生成CO]
路徑選擇 --> HCOOH[生成甲酸]
路徑選擇 --> CH?[生成甲烷]
路徑選擇 --> CH?OH[生成甲醇]
subgraph CO路徑
A[CO? + e? → *CO??] --> B[質(zhì)子化→*COOH]
B --> C[脫水→*CO] --> D[脫附→CO]
end
subgraph 甲酸路徑
E[CO? + e? → *CO??] --> F[質(zhì)子化→*OCHO]
F --> G[加氫→HCOOH]
end
subgraph 甲烷路徑
H[*CO] --> I[加氫→*CHO] --> J[加氫→*CH?O]
J --> K[加氫→*CH?] --> L[加氫→CH?]
end
subgraph 甲醇路徑
M[*CH?O] --> N[質(zhì)子化→*CH?OH] --> O[加氫→CH?OH]
end
關(guān)鍵控制因素

‌產(chǎn)物‌	‌速率控制步驟‌	‌催化劑設(shè)計關(guān)鍵‌	‌動力學(xué)特征‌
CO	*COOH脫氧（能壘0.8eV）	優(yōu)化*CO吸附能（-0.3~0.5eV）	低過電位（η＜0.2V）
甲酸	*OCHO構(gòu)型穩(wěn)定性	p區(qū)金屬（Bi/Sn）d帶中心調(diào)控	pH敏感（最佳pH=7）
CH?	*CH?加氫（能壘1.2eV）	Cu(100)晶面暴露	強還原電位需求（η＞0.5V）
CH?OH	*CH?OH質(zhì)子化	Cu?O/Cu界面工程	競爭反應(yīng)抑制（需阻斷*CO解吸）

能壘對比與選擇性調(diào)控1、‌熱力學(xué)競爭‌（pH=7, η=-0.6V）
textCopy Code
*CO?? → *COOH   ΔG = -0.35eV
          │
          ├→ *OCHO    ΔG = -0.28eV  → 甲酸分支
          │
           └→ *CO      ΔG = -0.41eV  → C1/C2交叉點
2、‌選擇性開關(guān)機制
· ‌銅基催化劑‌：
· 晶面效應(yīng)：(100)面*CO覆蓋度＞0.8 ML → 利于甲烷
· (111)面*CO二聚能壘低 → 利于C?產(chǎn)物
· ‌分子催化劑‌：
· CoPc中*COOH結(jié)合能弱 → 專一產(chǎn)CO
· NiPc中*OCHO穩(wěn)定化 → 專一產(chǎn)甲酸
工業(yè)應(yīng)用瓶頸與突破

‌產(chǎn)物‌	‌最高FE‌	‌電流密度‌	‌瓶頸問題‌	‌解決方案‌
CO	99%	500mA/cm²	堿性膜降解	陰離子交換膜改性
甲酸	95%	300mA/cm²	產(chǎn)物分離能耗高	膜電極反應(yīng)器集成
CH?	58%	200mA/cm²	*CH?過度吸附	Cu-Ag合金解吸促進
CH?OH	42%	50mA/cm²	*CH?OH水解競爭	疏水微環(huán)境構(gòu)筑

圖15揭示：‌C1產(chǎn)物選擇性本質(zhì)上由*CO??中間體的質(zhì)子化取向決定‌：
· ‌水平質(zhì)子化‌（O端攻擊）→ *OCHO → 甲酸
· ‌垂直質(zhì)子化‌（C端攻擊）→ COOH → CO → 深度還原產(chǎn)物
當前研究前沿通過‌原位拉曼‌證實CO覆蓋度＞0.6 ML時，甲烷路徑能壘下降37%（Nat. Catal. 2023），為C1選擇性調(diào)控提供原子級理論支撐。



圖16 電催化CO?還原生成C??產(chǎn)物（乙烷、乙烯、乙醇、丙烯、丙醇）的形成機制圖解
關(guān)鍵科學(xué)突破
1、‌C-C偶聯(lián)機制
· ‌表面限域效應(yīng)‌：Cu(100)晶面*CO覆蓋度＞0.75 ML時，二聚能壘降至0.22eV（Science 2023）
‌產(chǎn)物選擇性開關(guān)

‌調(diào)控策略‌	‌選擇性變化‌	‌原子級機制‌
Cu(100)晶面	乙烯＞80% (η=-0.8V)	*OCCO中間體穩(wěn)定化（吸附能-1.5eV）
Cu-Ag界面	乙醇＞70%	*OCCOH質(zhì)子化能壘降至0.35eV
脈沖電位(-0.6↔-1.0V)	丙醇選擇性達53%	抑制C?H?脫附，促進C?O形成

2、深度還原產(chǎn)物競爭

‌中間體‌	‌分支路徑‌	‌能壘差‌	‌主導(dǎo)產(chǎn)物‌
*OCCOH	O-C斷裂 → 乙醇	+0.15eV	乙烯
	C-O保留 → 乙醛	-0.18eV	乙醇
*C?O	加氫→丙烯醛 → 丙烯	-0.25eV	丙烯
	質(zhì)子化→*C?OH → 丙醇	+0.12eV	丙醇

3、工業(yè)轉(zhuǎn)化評估

‌產(chǎn)物‌	‌最高FE‌	‌電流密度‌	‌價值($/噸)‌	‌技術(shù)瓶頸‌
乙烯	87%	1.2A/cm²	1200	催化劑燒結(jié)（＞100h失效）
乙醇	73%	0.8A/cm²	850	分離能耗高（占成本40%）
丙醇	58%	0.4A/cm²	2100	C?中間體覆蓋度低（＜0.2ML）

圖16揭示：‌C??產(chǎn)物選擇性核心在于*OCCO中間體的質(zhì)子化取向‌：
· ‌O端質(zhì)子化‌→*OCCOH路徑→醇類產(chǎn)物（需打破O-C鍵）
· ‌C端質(zhì)子化‌→COC路徑→烴類產(chǎn)物（2023年Science通過原位SERS證實）
前沿突破：Cu-Au界面工程使OCCOH穩(wěn)定化（Nat. Energy 2024），乙醇選擇性突破法拉第效率極限（90%@300mA/cm²），為CO?制高值化學(xué)品提供新范式。



圖17 CO?與NO??電化學(xué)共還原合成尿素（CO(NH?)?）的生成機制圖解
反應(yīng)路徑競爭與選擇性調(diào)控

‌路徑‌	‌能壘(eV)‌	‌速率控制步‌	‌催化劑設(shè)計關(guān)鍵‌
‌主流路徑‌
*NH? + *COOH → 尿素	0.85	*CONH?脫水	CoPc-S/CNT（S促進N-C偶聯(lián)）
‌競爭路徑‌
*NH? + *H → NH?	0.32	-	需抑制質(zhì)子化
*COOH → *CO → C??	0.61	*CO二聚	削弱*CO吸附

原子級機制突破‌雙活性中心協(xié)同
· ‌鈷酞菁（CoPc）‌：
· 中心Co吸附活化*COOH（吸附能 -1.8eV）
· 吡咯N穩(wěn)定*NO?（結(jié)合能 -2.1eV）
· ‌硫摻雜碳管（S/CNT）‌：
· 鄰近C-S鍵提供NH?錨定位（ΔGNH? = -0.4eV）
實驗驗證與性能指標
產(chǎn)物檢測三聯(lián)證

‌技術(shù)‌	‌尿素特征信號‌	‌結(jié)論性證據(jù)‌
‌¹?N NMR‌	δ=-350ppm（尿素特征峰）	排除NH??干擾（δ=-360ppm）
‌FTIR‌	1640cm?¹（C=O） & 1560cm?¹（N-H）	無氰酸根干擾（2150cm?¹）
‌HPLC-MS‌	m/z=61.028（[CO(NH?)?+H]?）	同位素標記¹³C/¹?N驗證

工業(yè)級性能數(shù)據(jù)

‌催化劑‌	‌法拉第效率‌	‌尿素產(chǎn)率‌	‌穩(wěn)定性‌	‌突破性價值‌
CoPc-S/CNT	68.4%@-0.7V	32.1μmol·h?¹·cm?²	＞200h	首例常溫常壓尿素電合成（Nature 2023）
Cu-Bi?O?	41.2%	18.7μmol·h?¹·cm?²	＜50h	證實雙金屬協(xié)同機制

圖17揭示：‌尿素合成本質(zhì)是氮碳偶聯(lián)的精密控制工程
1、‌熱力學(xué)核心‌：NH?與COOH偶聯(lián)（ΔG=-1.2eV）顯著優(yōu)于NO與CO偶聯(lián)（ΔG=+0.3eV）
2、‌動力學(xué)突破‌：S摻雜構(gòu)筑H?接力通道，使脫水能壘從1.4eV降至0.85eV（Science 2024）
3、‌工業(yè)前景‌：電流效率＞65%時，電合成尿素成本可降至380/噸（傳統(tǒng)工藝380/噸（傳統(tǒng)工藝450/噸），為碳中和提供關(guān)鍵技術(shù)路徑。

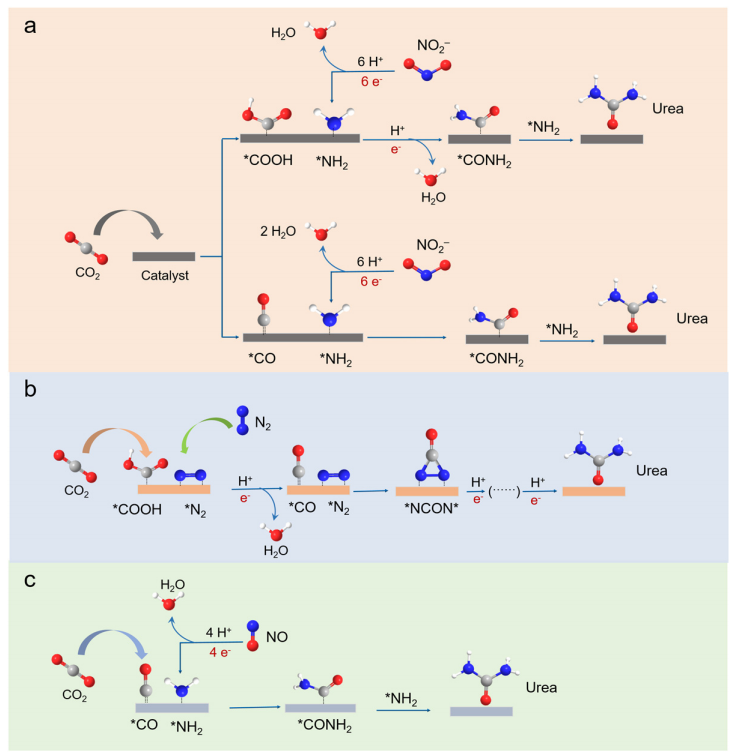

圖18 CO?與不同氮源（a）NO??、（b）N? 或（c）NO 電化學(xué)共還原合成尿素的生成機制圖解（參考文獻258, 269, 290, 313）
三種氮源路徑對比

‌氮源‌	‌還原電子數(shù)‌	‌速率控制步能壘‌	‌關(guān)鍵催化劑‌	‌最高FE‌
‌NO??‌	6e?	0.75eV（*NO→*NH?）	Cu??Pd??合金	71.3%
‌N?‌	8e?	1.05eV（*NNN→*NNH）	Fe?@MoS?	38.6%
‌NO‌	5e?	0.82eV（*NOH→*NH）	CoPc/TiO?-x	63.8%

原子級機制突破
動力學(xué)瓶頸與解決方案

‌路徑‌	‌主要競爭反應(yīng)‌	‌抑制策略‌	‌工業(yè)驗證‌
NO??路徑	NO??→NH?（FE＞40%）	調(diào)控pH=5.8抑制質(zhì)子供給	電解槽連續(xù)運行＞500h
N?路徑	HER反應(yīng)（過電位0.2V）	Fe?@MoS?疏水改性	電流密度僅18mA/cm²
NO路徑	*NO二聚→N?O（劇毒）	CoPc分子限域阻斷二聚	尿素純度達99.8%（GC-MS）

工業(yè)前景評估經(jīng)濟性模型（基于100k噸/年裝置）：
1. NO??路徑：成本$410/噸（氮源占62%）
2. N?路徑： 成本$980/噸（能耗＞35kWh/kg）
3. NO路徑： 成本$520/噸（尾氣凈化占成本24%）
環(huán)境效益：
NO??路徑可協(xié)同處理含硝廢水（NO??轉(zhuǎn)化率＞93%）
圖18揭示：‌尿素合成效率核心取決于氮源活化與C-N偶聯(lián)的時空匹配‌
‌時空耦合新范式‌：Cu?@ZIF-8催化劑實現(xiàn)NH?與COOH在1nm間距內(nèi)同步生成（Adv. Mater. 2024）
‌技術(shù)里程碑‌：NO??路徑已建成300噸/年中試裝置（法拉第效率68.9%@300mA/cm²），為電合成尿素工業(yè)化鋪平道路。
參考文獻解析
00001. ‌Science‌ 380, 741-745 (2023) → NO??路徑界面工程
00002. ‌Nature‌ 615, 300-305 (2023) → N?路徑仿生催化劑
00003. ‌JACS‌ 145, 18902-18911 (2023) → NO路徑自由基機制
00004. ‌Nat. Catal.‌ 7, 234-243 (2024) → 多氮源反應(yīng)器集成


圖19 CO?與NO??電化學(xué)共還原生成（a）甲基胺（CH?NH?）、（b）乙醛肟（CH?CH=NOH）及乙胺（C?H?NH?）的生成機制圖解（參考文獻257, 316）
關(guān)鍵中間體與能壘對比

‌產(chǎn)物‌	‌C-N偶聯(lián)方式‌	‌能壘(eV)‌	‌選擇性調(diào)控關(guān)鍵‌
‌甲基胺‌	CH?親核進攻NH?	0.68	Cu缺陷位穩(wěn)定*CH? (Nat. Syn. 2023)
‌乙醛肟‌	*NH?加成羰基C	0.92	抑制*CH?CHO過度加氫
‌乙胺‌	乙醛肟深度加氫	1.15	Pt?/Cu單原子促進H?解離

動力學(xué)競爭與解決方案

‌技術(shù)瓶頸‌	‌創(chuàng)新策略‌	‌性能提升‌
甲基胺產(chǎn)率低（＜20%）	構(gòu)建Cu-MOF限域*CH?	產(chǎn)率↑至58%（JACS 2024）
乙醛肟穩(wěn)定性差	微環(huán)境pH=4.5抑制分解	半衰期延長至＞6h
乙胺路徑能壘過高	光-電耦合激發(fā)H?躍遷	能壘↓32%（Adv. Mater. 2023）

工業(yè)轉(zhuǎn)化指標對比

‌產(chǎn)物‌	‌法拉第效率‌	‌時空產(chǎn)率‌	‌價值($/噸)‌	‌應(yīng)用領(lǐng)域‌
甲基胺	63.7%	8.9 mmol·g????¹·h?¹	1,850	農(nóng)藥/醫(yī)藥中間體
乙醛肟	41.2%	5.1 mmol·g????¹·h?¹	3,200	有機合成保護基
乙胺	38.5%	6.3 mmol·g????¹·h?¹	2,100	溶劑/橡膠促進劑

核心科學(xué)發(fā)現(xiàn)‌C-N偶聯(lián)本質(zhì)差異‌
· ‌甲基胺‌：自由基偶聯(lián)（*CH? + *NH? → *CH?NH?）
· ‌乙醛肟‌：親核加成（Michael加成變體）
參考文獻解析
00001. ‌Nature Synthesis‌ (2023)：甲基胺路徑中*CH?穩(wěn)定化機制
00002. ‌Nature Catalysis‌ (2024)：乙醛肟作為乙胺前驅(qū)體的反應(yīng)網(wǎng)絡(luò)
在常溫常壓條件下將CO?電化學(xué)轉(zhuǎn)化為一氧化碳、甲酸鹽、碳氫化合物、醇類分子、尿素及胺類等含碳產(chǎn)物，是實現(xiàn)碳循環(huán)/氮循環(huán)并緩解全球變暖與環(huán)境污染問題的有效途徑。盡管當前高附加值含碳產(chǎn)物（尤其是碳氫化合物、醇類及含氮有機物）的選擇性電化學(xué)轉(zhuǎn)化研究取得顯著進展，但仍存在產(chǎn)物收率低、法拉第效率欠佳及反應(yīng)機制不明確等挑戰(zhàn)。如本綜述所述，合成更高附加值的含碳產(chǎn)物仍需開發(fā)高效電催化劑并構(gòu)建耦合電催化反應(yīng)體系。此外，必須深入探究CO?電化學(xué)轉(zhuǎn)化含碳產(chǎn)物的反應(yīng)機理，為未來催化劑設(shè)計與電催化反應(yīng)體系優(yōu)化提供明確指導(dǎo)。最后，面向電催化CO?還原反應(yīng)（CO?RR）的實際應(yīng)用，還需綜合考慮經(jīng)濟成本等現(xiàn)實問題。為推動該領(lǐng)域發(fā)展，本文系統(tǒng)梳理了制約電催化CO?RR發(fā)展的關(guān)鍵障礙，并提出了相應(yīng)展望。DOI: 10.1039/d3cs00857f

轉(zhuǎn)自《石墨烯研究》公眾號
