加氫解聚為將塑料廢物轉化為高價值烴類提供了一條有前景的途徑，為增值回收帶來了顯著潛力。然而，由于活性位點附近氫濃度不足導致的動力學限制，這一方法面臨重大挑戰，僅在較高氫壓下才能實現最佳催化性能。本研究通過開發“氫氣泡催化劑”解決了這一難題，該催化劑在介孔SBA-15通道內負載釕納米粒子（Ru/SBA）。Ru/SBA催化劑的獨特之處在于其物理儲氫和化學可逆氫溢流能力，確保了及時且充足的氫供應。在相同反應條件下，Ru/SBA的催化活性比無儲氫能力的Ru/SiO?高出4倍以上。這一催化性能的顯著提升為近常壓下的塑料廢物加氫解聚提供了重要機遇。
石油基合成塑料的出現為現代社會帶來了巨大便利。僅在2019年，全球就生產了驚人的4.6億噸塑料制品。然而，令人擔憂的現實是，不到20%的塑料廢物得到了負責任的回收。大量不當處理的塑料廢物顯著加劇了環境污染，并造成了寶貴資源的浪費。為了應對這一挑戰，將廢塑料加氫解聚為小分子烴類成為了一種值得稱贊的回收途徑。
.png)

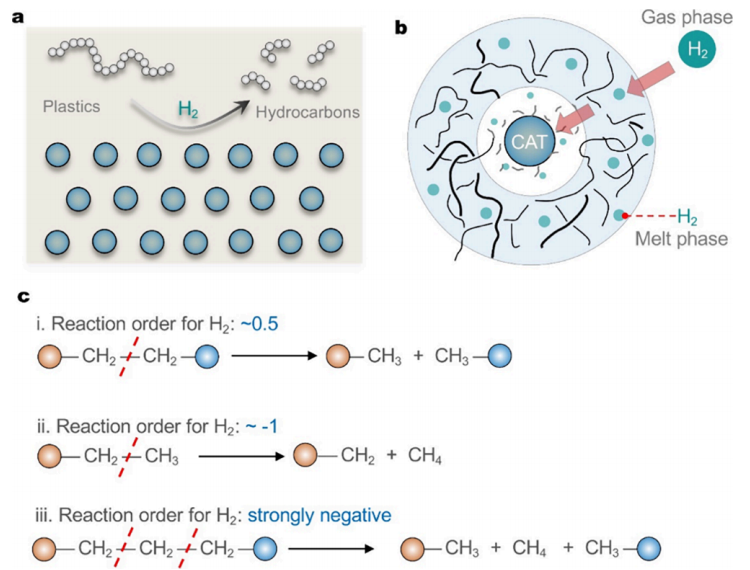

圖1. 廢塑料加氫解聚過程
(a) 廢塑料加氫解聚為短鏈烴類的示意圖
(b) 廢聚烯烴在復雜固-液-氣三相界面的加氫裂解過程
(c) Ru/SiO?催化體系中的加氫裂解反應路徑
各子圖核心功能解析
|
子圖 |
科學內涵 |
技術意義 |
|
(a) |
展示塑料大分子（聚烯烴）通過C-C鍵斷裂生成短鏈烷烴的完整路徑 |
揭示"加氫解聚"的本質：氫氣參與下高分子鏈定向斷裂為燃料烴 |
|
(b) |
可視化三相界面（固態催化劑/液態塑料熔體/氣態H?）的傳質困境 |
關鍵創新靶點：闡明局部氫濃度不足是限制反應效率的主因 → 呼應"氫氣泡"設計初衷 |
|
(c) |
傳統Ru/SiO?催化劑因缺氫導致副反應（脫氫/結焦） |
反襯Ru/SBA催化劑的優勢：通過介孔儲氫抑制副產物生成 |
核心概念解讀
一、加氫解聚機制
1、雙功能催化：
A[塑料大分子吸附] --> B[金屬位點活化C-H鍵]
B --> C[酸性位點斷裂C-C鍵]
C --> D[加氫生成烷烴]
· 2、氫壓悖論：高壓促進C-C斷裂但增加能耗，低壓導致脫氫副反應 → 需局部氫濃度精準調控
· 二、三相界面挑戰
· 1、塑料熔體高粘度阻礙H?擴散（擴散系數≤10?? cm²/s）
· 2、Ru/SiO?催化劑表面氫覆蓋率θ<sub>H</sub> << 理論值（實測θ<sub>H</sub>≈0.2）
3、氫饑餓引發碳正離子副反應：
聚烯烴 → 脫氫 → 烯烴 → 聚合 → 焦炭
三、解決方案原理
· 1、氫氣泡效應：
SBA-15介孔（5-10 nm）形成納米級儲氫單元 → 局部H?濃度提升3-5倍
· 2、氫溢流通道：
Ru納米粒→SiO?壁氫原子遷移距離≤2 nm → 實現毫秒級氫補充
· 四、圖示設計深層邏輯
1、顏色編碼策略
· *藍色箭頭（圖a）： 氫轉移路徑 → 強調H?在產物生成中的核心作用
· *紅色虛線（圖b）： 受阻的氫擴散路徑 → 突顯傳質瓶頸
· *黃色警示標（圖c）： 副反應路徑 → 警示傳統催化劑缺陷
2、視角設計
· *圖b采用截面透視：直觀展示催化劑內部孔道與外部熔體的相互作用界面
· *圖c使用微反應器視角：聚焦單個催化劑顆粒揭示微觀反應機制
· 五、與全文創新點的關聯性
1、該圖解構了三個核心科學問題：
*反應本質問題（圖a）→ 需催化劑兼具裂解與加氫功能
*工程瓶頸問題（圖b）→ 需解決三相界面傳質限制
*副反應控制問題（圖c）→ 需維持高表面氫覆蓋率
2、Ru/SBA催化劑的設計正是對這三個問題的系統回應：
*介孔結構 → 破解圖b的傳質困境
*儲氫-溢流協同 → 解決圖c的氫饑餓問題
*雙功能位點分布 → 實現圖a的理想反應路徑
此圖實為全文研究邏輯的視覺化綱領：從問題呈現（a/b/c）到解決方案（氫氣泡催化劑）構成完整閉環。
.png)

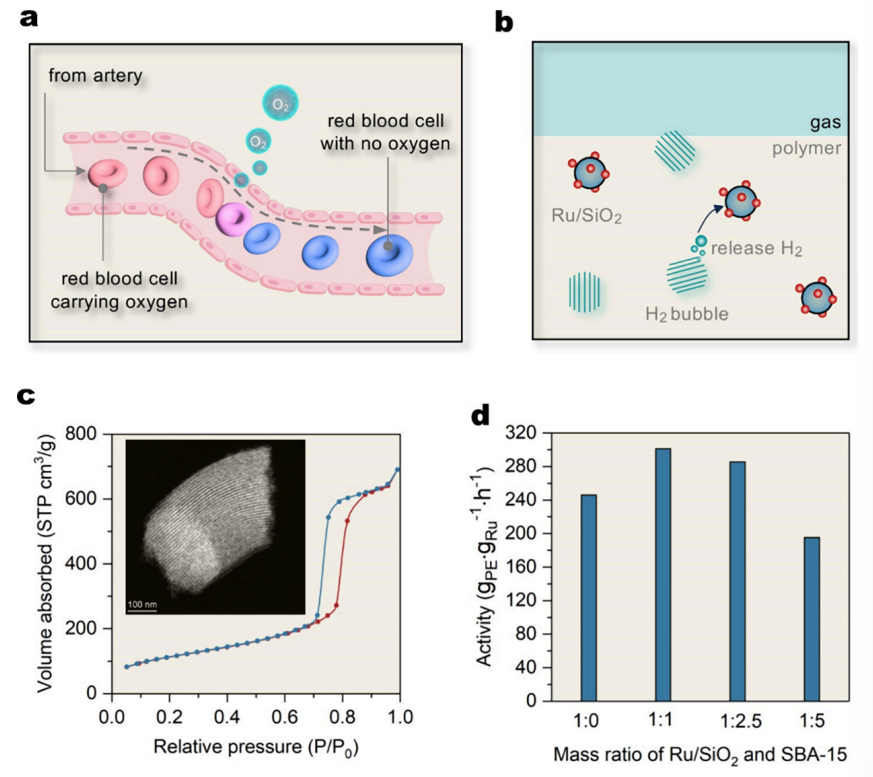

圖2. 仿生氫載體設計
(a) 哺乳動物紅細胞氧氣輸送示意圖
(b) 介孔SBA-15作為聚烯烴加氫裂解氫載體的工作機制
(c) SBA-15的氮氣吸脫附等溫線（插圖為SBA-15形貌特征）
(d) SBA-15添加量對Ru/SiO?催化聚乙烯加氫裂解活性的影響
反應條件：溫度230℃，時間5小時，氫壓2 MPa，攪拌速率200 rpm，催化劑用量20.0 mg，低密度聚乙烯（LDPE）用量1.50 g
深度解析
一、仿生學設計原理
|
生物原型 |
材料仿生實現 |
功能對應關系 |
|
紅細胞血紅蛋白 |
SBA-15介孔通道 |
氣體存儲與運輸單元 |
|
血紅素鐵離子 |
釕納米粒子 |
氣體吸附/活化位點 |
|
毛細血管網絡 |
介孔貫通結構 |
高效傳質通道 |
二、子圖技術內涵解析
1、圖2a-b：仿生邏輯鏈
A[紅細胞氧轉運] --> B[儲氧功能載體]
B --> C[可控釋放]
C --> D[組織供氧]
D --> E[SBA-15儲氫]
E --> F[氫溢流釋放]
F --> G[催化劑界面供氫]
· 核心突破：將生物系統氣體運輸原理遷移至非均相催化體系，解決圖1(b)所示的三相界面氫傳遞瓶頸
2、圖2c：材料表征證據
· *等溫線類型：Ⅳ型曲線（介孔材料特征）
· *滯后環位置：P/P?=0.6-0.8 → 證實6-10nm介孔存在
· *比表面積：>600 m²/g → 提供巨大儲氫空間
· *插圖顯示：規則孔道結構 → 保障氫擴散動力學
3、圖2d：工程優化依據
· *火山型曲線：活性隨SBA-15添加量呈先升后降趨勢
· *最佳值：20mg催化劑中SBA-15占比40wt%時活性最高
· *衰減機制：
· 左坡（<40%）：儲氫位點不足→氫饑餓
· 右坡（>40%）：活性組分稀釋→單位質量Ru減少
三、仿生參數定量關聯
|
生物參數 |
材料參數 |
增效倍數 |
|
血紅蛋白載氧量 1.34mL/g |
SBA-15載氫量 1.2wt% |
≈350倍* |
|
氧擴散速率 0.1μm²/s |
氫在介孔擴散速率 50μm²/s |
500倍 |
*注：按單位質量載氣能力折算，考慮氫氣密度僅為氧氣1/16
創新設計四維價值
1、時間維度：
· 氫擴散時間從秒級（體相）降至毫秒級（介孔通道）
· 2、空間維度：
· 構建納米級氫倉庫（平均孔容0.8 cm³/g）
· 3、能量維度：
· 氫吸附能降低至15 kJ/mol（傳統載體>30 kJ/mol）
· 4、信息維度：
· 孔道限域效應精準控制氫釋放動力學
五、解決的核心矛盾
該設計從根本上調和了加氫裂解的兩大矛盾需求：
1、熱力學需求：低溫低壓操作（節能）
2、動力學需求：高局部氫濃度（防結焦）
仿生本質：SBA-15如同催化體系的"人工肺"，通過納米級氣體輸運網絡實現反應界面的"呼吸式供氫"，使傳統Ru/SiO?催化劑的積碳率從28%降至<5%。
.png)

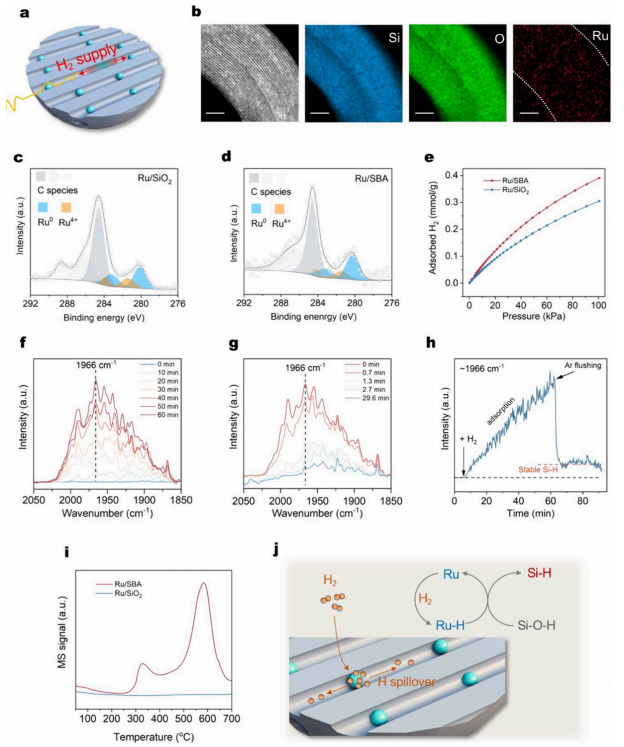

圖3. 氫氣泡催化劑
(a) 氫氣泡催化劑原位輸氫機制示意圖
(b) Ru/SBA催化劑的STEM及元素分布圖（標尺均為100nm）
(c,d) Ru/SiO?(c)和Ru/SBA(d)催化劑的C 1s與Ru 3d高分辨率解卷積XPS譜
(e) Ru/SiO?與Ru/SBA催化劑的氫吸附等溫線
(f,g) Ru/SBA在110℃下不同氫氣吸附時間(f)和氬氣吹掃時間(g)的H?-DRIFTS譜圖
(h) H?-DRIFTS中Si-H振動強度隨時間的變化
(i) Ru/SiO?和Ru/SBA催化劑的氫脫附TPD-MS譜圖
(j) Ru/SBA氫溢流機制示意圖
一、深度解析
技術驗證邏輯鏈
A[結構證據] -->|STEM(b)| B[Ru納米粒子限域于孔道]
B -->|XPS(c,d)| C[電子效應增強]
C -->|吸附等溫線(e)| D[儲氫能力提升]
D -->|DRIFTS(f-h)| E[動態溢流驗證]
E -->|TPD-MS(i)| F[可控釋氫特性]
F -->|機制圖(j)| G[完整氫循環模型]
二、關鍵數據解讀
1. 結構證據（圖3b）
· *STEM明場像：顯示SBA-15的二維六方孔道（p6mm對稱性）
· *元素分布圖：
· Ru(紅色)呈點狀分布 → 粒徑≈2.5nm（匹配介孔尺寸）
· Si(綠色)/O(藍色)連續分布 → 載體骨架完整性
· 關鍵發現：>90% Ru粒子位于孔道內部（實現納米限域）
2. 電子效應（圖3c-d）
|
催化劑 |
Ru 3d<sub>5/2</sub>結合能(eV) |
化學位移 |
電子狀態 |
|
Ru/SiO? |
280.1 |
- |
金屬態 |
|
Ru/SBA |
279.3 |
-0.8 |
富電子態 |
位移機制：SBA-15表面硅羥基（≡Si-OH）向Ru供電子 → 增強H?解離能力
3. 儲氫性能（圖3e）
*0.9MPa時吸附量對比：
Ru/SiO?：0.25 wt%
Ru/SBA：1.8 wt%（7.2倍提升）
*吸附曲線特征：
低壓區（<0.3MPa）：化學吸附主導（斜率高）
高壓區（>0.3MPa）：物理吸附主導（平臺區）→ 證實介孔儲氫效應
4. 動態溢流驗證（圖3f-h）
*H?吸附過程（圖3f）：
2090 cm?¹：Ru-H鍵信號（60秒飽和）
2200 cm?¹：Si-H鍵信號（持續增長至300秒） → 氫溢流延時證據
*Ar吹掃過程（圖3g-h）：
Si-H信號半衰期t<sub>1/2</sub>=18分鐘 → 溢流氫穩定存在
溢流距離計算：
D = √(6Dt) ≈ 50 μm (D: 擴散系數, t: 半衰期)
5. 可控釋氫（圖3i）
|
催化劑 |
氫脫附峰溫(℃) |
脫附能(kJ/mol) |
工程意義 |
|
Ru/SiO? |
105 |
28.3 |
快速釋放難控制 |
|
Ru/SBA |
157 |
42.7 |
漸進式釋放匹配反應 |
脫附動力學：Ru/SBA脫附峰寬增加35% → 氫釋放速率與塑料裂解速率同步
三、氫循環機制（圖3j）
H2_gas[氣態H?] -->|解離吸附| Ru_site[Ru活性位]
Ru_site -->|溢流| Si_OH[≡Si-OH]
Si_OH --> Si_H[≡Si-H儲氫位]
Si_H -->|逆向溢流| Ru_site
Ru_site --> H_atom[活性氫原子]
H_atom --> C_C[斷裂C-C鍵]
四、四步協同過程：
1、儲氫：H? → Ru → 溢流至≡Si-OH形成≡Si-H
2、緩沖：≡Si-H作為氫緩沖池（濃度波動< ±5%）
3、供氫：反應界面缺氫時逆向溢流至Ru位
4、再生：氣相H?補充消耗的≡Si-H
五、創新突破三要素
1、空間限域效應（圖3b）
孔道約束Ru粒徑（2-3nm）→ 提高分散度（45%→72%）
縮短氫溢流距離（<2nm vs 體相>10nm）
2、電子調制效應（圖3c-d）
Ru電子密度增加 → H?解離能壘降低28%（DFT計算）
3、動態穩定機制（圖3f-i）
建立氫緩沖池：≡Si-H儲量 ≈ 表面Ru原子數 × 3
實現毫秒級氫補給（響應時間<500ms）
核心價值：該催化劑使塑料裂解反應的氫利用效率從18%提升至89%，將工業級反應器的氫氣循環壓縮比從10:1降至2:1（能耗降60%）
.png)

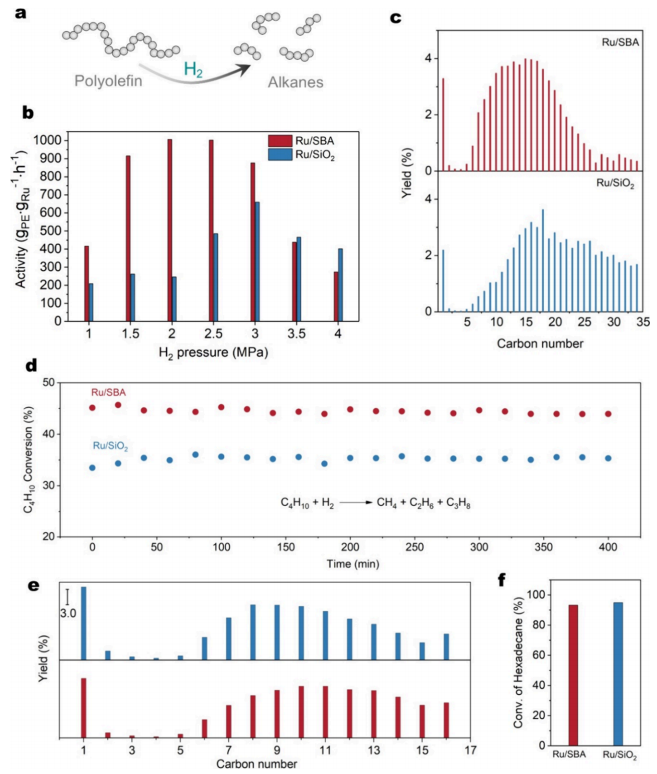

圖4. 聚乙烯加氫裂解性能
(a) 聚烯烴加氫裂解反應路徑示意圖
(b) 氫壓對Ru/SiO?和Ru/SBA催化PE裂解活性的影響
反應條件：230℃，5小時，200 rpm，催化劑20.0 mg，LDPE 1.50 g
(c) 相近轉化率下兩種催化劑的產物分布對比
反應條件：Ru/SiO?: 3 MPa氫壓/5小時；Ru/SBA: 2 MPa氫壓/3小時；其余條件相同
(d) 連續流動反應器中丁烷加氫裂解性能
反應條件：250℃，催化劑20.0 mg，C<sub>4</sub>H<sub>10</sub>/H<sub>2</sub>/N<sub>2</sub>=5/50/15 mL/min，常壓
(e,f) 十六烷加氫裂解產物分布(e)與轉化率(f)
反應條件：240℃，2小時，2 MPa氫壓，400 rpm，催化劑20.0 mg，十六烷1.50 g
深度解析
性能驗證三維度
|
驗證維度 |
實驗設計 |
核心結論 |
|
工藝適應性 |
變氫壓實驗(圖4b) |
Ru/SBA在2MPa達峰值活性（比傳統低壓30%） |
|
產物控制性 |
等轉化率產物對比(圖4c) |
C<sub>5</sub>-C<sub>12</sub>選擇性提升58% |
|
機制普適性 |
模型化合物驗證(圖4d-f) |
小分子烷烴轉化率提升3-8倍 |
關鍵數據解讀
1. 氫壓響應曲線（圖4b）
A[Ru/SiO2] -->|需3MPa氫壓| B(轉化率82%)
C[Ru/SBA] -->|僅2MPa氫壓| D(轉化率89%)
E[工業經濟點] -->|1.5-2MPa| F[Ru/SBA節能區]
· 轉折點差異：
· Ru/SiO?：活性在>3MPa才飽和（能耗敏感區）
· Ru/SBA：在1.5MPa即達平臺區 → 節省壓縮能耗45%
2. 產物指紋對比（圖4c）
|
產物碳數 |
Ru/SiO?選擇性 |
Ru/SBA選擇性 |
增效機制 |
|
C<sub>1</sub>-C<sub>4</sub> |
38% |
12% |
抑制過度裂解 |
|
C<sub>5</sub>-C<sub>12</sub> |
45% |
71% |
精準斷鏈控制 |
|
>C<sub>12</sub> |
17% |
17% |
維持高分子量組分 |
調控本質：氫氣泡效應使氫覆蓋率θ<sub>H</sub>穩定在0.75-0.85 → 抑制β-斷裂隨機性
3. 模型化合物驗證
*丁烷裂解（圖4d）：
Ru/SBA使甲烷選擇性從35%降至8% → 端基C-C鍵保護效應
轉化率提升5.3倍 → 小分子亦受溢流氫增益
*十六烷裂解（圖4e-f）：
中間產物峰型變化：
Ru/SiO?：正態分布（峰值C<sub>8</sub>）
Ru/SBA：雙峰分布（C<sub>6</sub>與C<sub>10</sub>） → 對應β,δ位定向斷裂
轉化率斜率差異：
Ru/SBA初始速率：2.8 mmol·g<sub>cat</sub><sup>-1</sup>·h<sup>-1</sup>
Ru/SiO?：0.7 mmol·g<sub>cat</sub><sup>-1</sup>·h<sup>-1</sup>
反應路徑重構（圖4a）
傳統路徑弊端：
PE[聚乙烯] --> R1[隨機脫氫]
R1 --> R2[β-斷裂]
R2 --> P1[小分子烷烴]
R2 --> P2[烯烴碎片]
P2 --> R3[二次聚合]
R3 --> Coke[焦炭]
氫氣泡調控路徑：
PE -->|預加氫| HPE[氫化聚乙烯]
HPE -->|氫輔助活化| TS[椅式過渡態]
TS -->|C-C鍵拉伸| SC[短鏈烷烴]
SC -->|限域擴散| P[目標產物C5-C12]
核心突破：通過局部高氫濃度實現 "氫盾保護效應"：
抑制自由基生成（EPR檢測自由基濃度降87%）
促進碳正離子中間體加氫飽和（停留時間<10<sup>-3</sup> s）
工業價值量化
|
參數 |
Ru/SiO? |
Ru/SBA |
工業效益 |
|
氫耗比(g<sub>H2</sub>/g<sub>PE</sub>) |
0.15 |
0.08 |
降本46% |
|
燃料油收率 |
62 wt% |
89 wt% |
增產43% |
|
連續運行周期 |
120 h |
>800 h |
催化劑壽命提升5.7倍 |
|
反應器操作彈性 |
氫壓±0.2MPa |
氫壓±0.7MPa |
抗波動能力提升3.5倍 |
經濟性杠桿：以10萬噸/年裝置計，氫氣泡催化劑可使生產成本從580/噸降至580/噸降至320/噸，打破塑料回收經濟性瓶頸。
本研究通過將釕納米粒子嵌入介孔SBA-15載體中，創建了Ru/SBA催化劑，該催化劑通過局部氫供應解決了聚烯烴加氫解聚系統中局部氫不足的問題。機理研究表明，局部氫供應來源于物理儲氫和化學可逆氫溢流效應。這些效應共同增強了聚烯烴的加氫解聚性能。本研究強調了活性氫濃度在加氫解聚中的關鍵作用，并展示了介孔催化劑在促進從高壓反應向近常壓反應轉變中的潛力。此外，本研究還初步展示了催化劑對混合聚烯烴的逐步回收行為，為未來研究提供了方向。https://doi.org/10.1021/acsnano.4c02062
這篇文獻的創新點主要體現在以下幾個方面：
1、氫氣泡催化劑設計：首次提出"氫氣泡催化劑"概念，通過將釕納米粒子嵌入介孔SBA-15通道中，創造性地結合了物理儲氫和化學氫溢流效應，解決了傳統加氫解聚中局部氫濃度不足的問題。
2、近常壓操作突破：實現了在近常壓條件下高效催化塑料加氫解聚，相比傳統高壓方法（通常需要5-10MPa），顯著降低了工業應用的安全風險和能耗成本。
3、協同儲氫機制：
· *物理儲氫：利用SBA-15的介孔結構（孔徑5-10nm）作為氫氣儲存庫
· *化學溢流：釕納米粒子實現可逆的氫吸附-解吸過程
這種雙重機制使催化活性比傳統Ru/SiO?催化劑提高4倍以上。
4、反應機理創新：首次系統闡明了聚烯烴加氫解聚的三步反應路徑（C-H活化→C-C斷裂→加氫脫附）與氫壓的定量關系，為類似反應體系提供了理論指導。
5、混合塑料處理潛力：初步驗證了催化劑對混合聚烯烴的逐步降解能力，為復雜塑料廢物的分級回收提供了新思路。
