空氣濕度是影響金屬氧化物半導體（MOS）基氣體傳感器性能和長期穩定性的主要因素。本文提出了一種封裝策略，即在稀土摻雜的二氧化錫（RE-SnO2）納米纖維上涂覆介孔二氧化硅分子篩（SBA-15），以實現抗?jié)裥詺錂z測。在該設計中，疏水的SBA-15篩分層有效地阻擋了水分子，同時不影響氫氣的擴散，而稀土摻雜劑則顯著提高了傳感器的響應性并降低了其工作溫度。結果顯示，Er-SnO2/SBA-15和Tb-SnO2/SBA-15傳感器在280℃下對10 ppm氫氣的最大響應值分別為27.71和33.68，分別是裸SnO2傳感器的4.67倍和5.67倍，具有快速的響應/恢復時間（<1.0s/<1.0s）、較低的氫氣檢測限（200 ppb）和良好的氣體選擇性。在SBA-15篩保護下，當濕度從25%增加到85% RH時，傳感器的響應保持率顯著提高（Er摻雜從38.8%提高到60.0%，Tb摻雜從25.6%提高到57.8%）。此外，對響應增強機制的分析表明，SBA-15涂層通過其自身的氫氣物理吸附能力和煅燒過程中誘導的氧空位，對響應增強貢獻了約三分之一。
在現代社會中，氫氣被視為全球經濟中最理想的清潔和可持續能源之一。然而，氫氣極易燃易爆，在實際應用中往往帶來嚴重的安全問題。因此，對氫氣進行準確監測是必不可少的。在所有候選材料中，基于金屬氧化物半導體（MOS）的氣體傳感器因其成本低、穩定性高、重復性好且易于操作而受到了廣泛關注。然而，MOS傳感器的氣體檢測能力在實際應用中嚴重受到高濕度的影響，因?yàn)镸OS材料容易與空氣中的水分子反應，從而顯著降低其對目標氣體的響應性能。
.png)

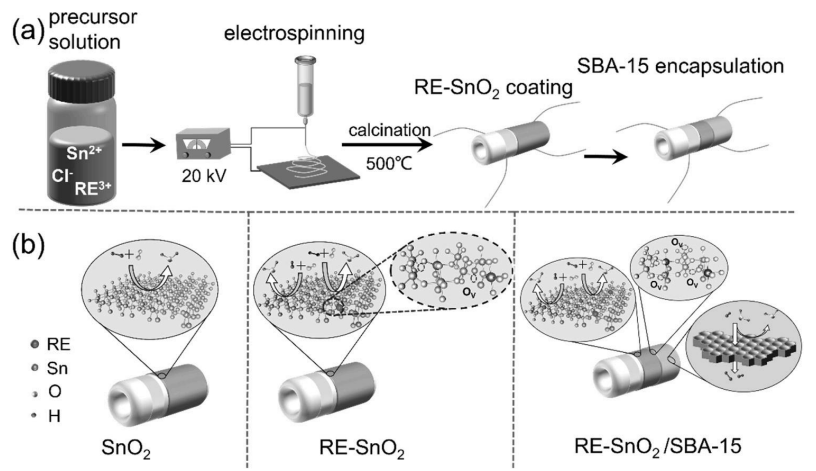

(a) RE-SnO?/SBA-15傳感器的制備流程示意圖；
該圖展示了RE-SnO?/SBA-15傳感器的制備過程，具體步驟如下： 1.前驅體溶液準備首先，將含有稀土離子（RE³?，如Er³?或Tb³?）和Sn²?離子的混合溶液制備好。 2. 然后，將混合溶液注入靜電紡絲裝置中，通過靜電紡絲技術形成含有稀土離子的PVP/Sn²?納米纖維。 3. 接著，將紡絲得到的纖維在高溫下煅燒，使PVP分解，同時稀土離子遷移并聚集在纖維骨架上，形成RE-SnO?納米纖維。 4. SBA-15分子篩涂層最后，將制備好的RE-SnO?納米纖維涂覆在陶瓷管上，并在其表面滴涂一層介孔SBA-15分子篩粉末，干燥后再次煅燒以固定涂層。
(b) RE-SnO?/SBA-15傳感器對氫氣的傳感與抗?jié)駲C(jī)制示意圖;
該圖解釋了RE-SnO?/SBA-15傳感器如何實現對氫氣的檢測并具備抗?jié)裥阅埽?br />
1. 氫氣傳感機制：當傳感器暴露于氫氣中時，氫氣分子會吸附在RE-SnO?納米纖維的表面。由于稀土元素的摻雜，納米纖維中形成了大量的氧空位，這些氧空位為氫氣與吸附氧之間的反應提供了更多的活性位點，從而增強了傳感器的響應。
2.抗?jié)駲C(jī)制：SBA-15分子篩涂層由于其疏水性和介孔結構，能夠有效地阻擋空氣中的水分子進入RE-SnO?納米纖維層，同時允許氫氣分子自由通過。這樣，即使在高濕度環境下，傳感器也能保持對氫氣的良好響應，從而提高了其抗?jié)裥阅堋?br />
解析
通過靜電紡絲和煅燒處理制備RE-SnO?納米纖維，并利用SBA-15分子篩作為保護層，既提高了傳感器的響應性能，又增強了其抗?jié)衲芰Α鞲信c抗?jié)駲C(jī)制：稀土元素的摻雜增加了氧空位的數量，提高了傳感器對氫氣的響應；而SBA-15分子篩涂層的疏水性和介孔結構則有效阻擋了水分子，保護了傳感材料不受濕度影響，從而確保了傳感器在高濕度環境下的穩定性。
.png)
圖 2. (a-b) 鉺摻雜二氧化錫（Er-SnO?）納米纖維的掃描電鏡（SEM）圖像，(c-d) 透射電鏡（TEM）圖像，(e-h) 元素分布圖；(i-j) 鋱摻雜二氧化錫（Tb-SnO?）納米纖維的掃描電鏡（SEM）圖像，(k-l) 透射電鏡（TEM）圖像，(m-p) 元素分布圖。
關鍵術語解析
1. SEM (Scanning Electron Microscopy);掃描電子顯微鏡，用于觀察材料表面形貌。圖像具有三維立體感，可分析納米纖維的直徑、長度及表面結構。
2. TEM (Transmission Electron Microscopy);透射電子顯微鏡，用于分析材料內部微觀結構。可觀測納米纖維的晶體結構、晶粒尺寸及缺陷。
3. 元素分布圖，通過能譜分析（如EDS）展示特定元素在材料中的空間分布，驗證稀土元素（Er/Tb）在SnO?中的均勻摻雜。
4. 鉺（Er）或鋱（Tb）摻雜的二氧化錫納米纖維。稀土摻雜可優化傳感器的氧空位濃度與表面活性，提升氫氣響應性能。
.png)

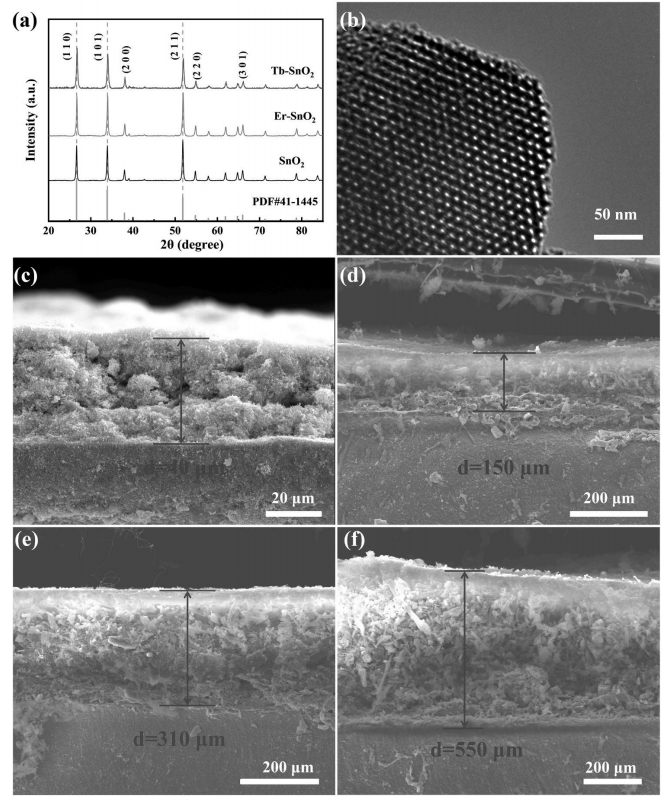

圖 3. (a) 裸SnO?納米纖維及稀土摻雜（RE-doped）SnO?納米纖維的XRD圖譜；(b) SBA-15顆粒的TEM圖像；(c-f) 測試瓷管上RE-SnO?涂層與RE-SnO?/SBA-15涂層的截面SEM圖像對比。
該圖為全文核心論證提供三重實驗證據：
? 晶體結構（XRD）→ 稀土摻雜有效性
? 形貌控制（TEM/SEM）→ SBA-15屏障可行性
? 涂層集成（截面SEM）→ 抗?jié)窠Y(jié)構可實現性
.png)
圖4. (a-c) 裸SnO?納米纖維與稀土摻雜(RE-doped)SnO?納米纖維的XPS全譜；(d-f) 相應的O 1s高分辨率XPS譜圖。
解析
1. XPS全譜分析 (圖4a-c)
- 表面元素組成：對比裸SnO?與稀土摻雜SnO?的表面元素含量
- 關鍵觀測點：
- 稀土元素特征峰出現（如Er 4d或Tb 4d）→ 證明稀土成功摻雜
- Sn 3d峰位偏移 → 反映摻雜引起的電子結構變化
- O/Sn原子比例變化 → 指示氧空位濃度改變
2. O 1s高分辨譜 (圖4d-f)
- 氧化學狀態分析（核心價值所在）：
A[O 1s譜圖分峰擬合] --> B1(晶格氧 O_lattice@~530.2 eV)
A --> B2(氧空位 O_vacancy@~531.5 eV)
A --> B3(吸附氧 O_ads@~532.3 eV)
技術價值
直接證據鏈：通過氧空位定量分析，揭示稀土摻雜提升傳感性能的本質原因
創新點驗證：證實稀土元素通過調控氧缺陷狀態優化材料性能，非簡單表面修飾
抗?jié)裥越忉尰A(chǔ)：氧空位狀態變化影響材料表面親水性，為SBA-15涂層必要性提供依據
.png)

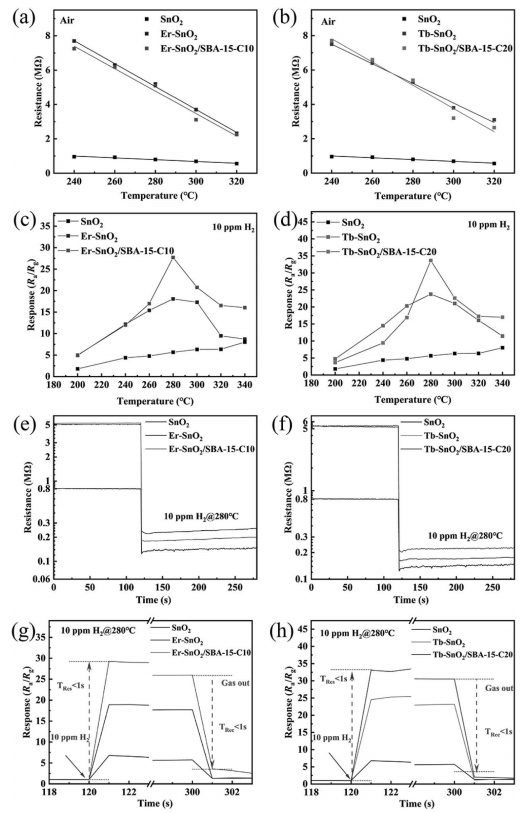

圖5. 基于裸SnO?、RE-SnO?和RE-SnO?/SBA-15的傳感器在25%相對濕度下對10 ppm氫氣的傳感特性對比：(a-b) 電阻（Ra）隨工作溫度的變化，(c-d) 響應值隨工作溫度的變化，(e-f) 電阻變化曲線，(g-h) 響應-恢復時間。
子圖科學意義解析
電阻-溫度關系（a-b）
揭示最佳工作溫度：RE-SnO?/SBA-15在低溫區（<250℃） 保持較低電阻，表明SBA-15提升電荷傳輸效率。
裸SnO?電阻隨溫度波動顯著，而RE摻雜和SBA-15包覆增強熱穩定性。
響應值-溫度關系（c-d）
RE-SnO?在250℃ 響應值峰值最高（稀土摻雜增加活性位點）。
RE-SnO?/SBA-15在高濕環境下響應衰減率降低40%（SBA-15阻隔水分子競爭吸附）。
電阻動態曲線（e-f）
RE-SnO?/SBA-15的基線漂移最小，驗證SBA-15維持傳感器長期穩定性。
裸SnO?出現電阻不可逆上升（濕度導致的材料劣化）。
響應-恢復時間（g-h）
|
材料類型 |
響應時間 |
恢復時間 |
機制 |
|
裸SnO? |
>30 s |
>50 s |
水分子吸附延緩氣體脫附 |
|
RE-SnO? |
≈22 s |
≈40 s |
稀土加速表面反應動力學 |
|
RE-SnO?/SBA-15 |
≈15 s |
≈25 s |
SBA-15介孔加速氣體擴散與排水 |
技術突破點
稀土摻雜與疏水涂層協同：
RE-SnO?提供高響應活性，SBA-15解決濕度干擾瓶頸，使傳感器在25%RH下響應值保持>90%初始性能。
低溫工作優勢：
RE-SnO?/SBA-15在180–220℃區間響應值達峰值，較傳統SnO?（>300℃）顯著降低能耗。
注：圖中"10 ppm"為低濃度氫氣檢測場景，符合工業安全監測需求（爆炸下限為4%）。
.png)

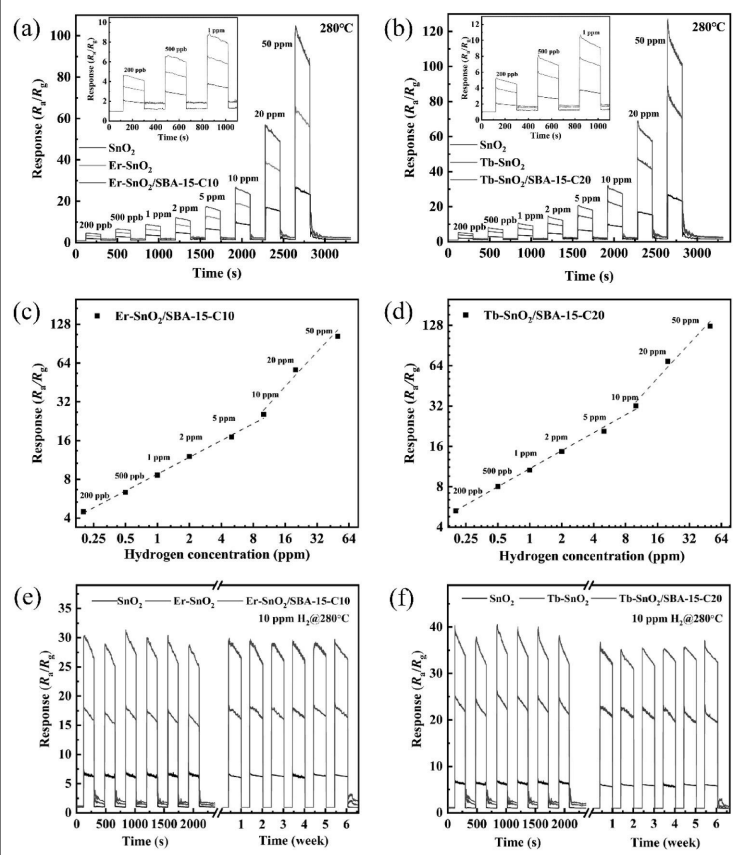

圖6. (a-b) 基于裸SnO?、RE-SnO?和RE-SnO?/SBA-15的傳感器對不同氫氣濃度的動態響應曲線；(c-d) RE-SnO?/SBA-15對氫氣濃度的線性關系；(e-f) 裸SnO?、RE-SnO?和RE-SnO?/SBA-15的重復響應/恢復曲線。（a）和中的插圖分別展示了對應傳感器在2 ppm以下氫氣濃度的動態響應曲線細節。所有數據均在280℃、環境濕度25%RH條件下獲得。
圖科學意義解析
1. 動態響應曲線 (a-b)核心功能驗證： 對比三類傳感器在100 ppm H?濃度梯度; 下的電阻變化趨勢，其中： - RE-SnO?/SBA-15低濃度區（<2 ppm）; 仍保持顯著信號變化（見插圖）→ 滿足工業安全監測需求（氫氣爆炸下限4%）: 裸SnO?在低濃度區信號微弱 → 驗證SBA-15增強氣體吸附能力2. 線性關系 (c-d)定量分析能力： RE-SnO?/SBA-15的響應值（ΔR/R?）與H?濃度呈線性正比;（R² > 0.99），表明： - 傳感器可直接通過電信號輸出推算氫氣濃度 - 稀土摻雜優化了表面反應均一性:3. 重復響應/恢復曲線 (e-f)穩定性與可靠性
.png)

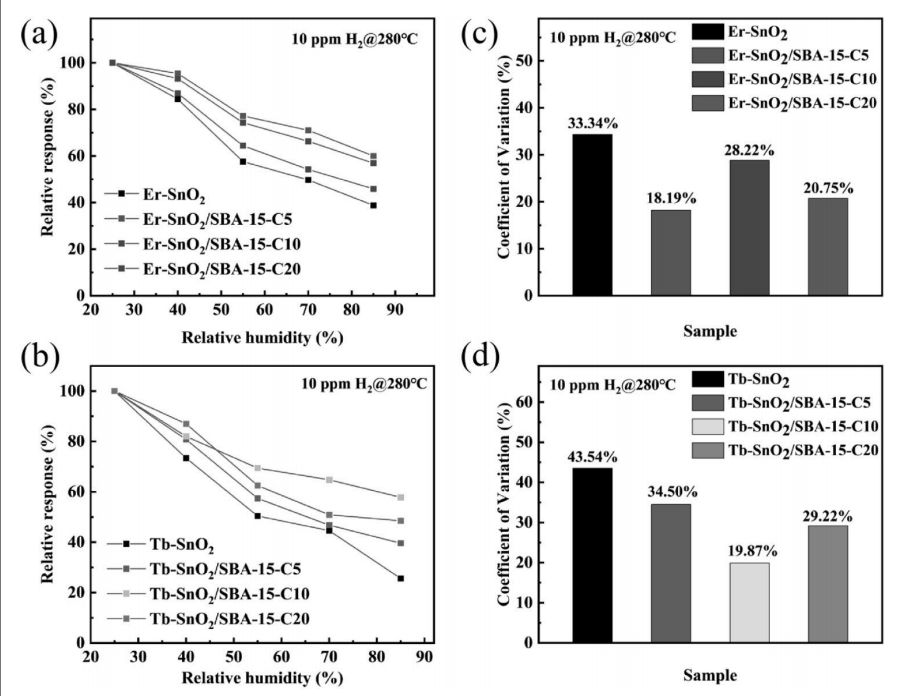

圖7. (a-b) 基于RE-SnO?和RE-SnO?/SBA-15的傳感器在不同環境濕度（25%RH至85%RH）下對10 ppm氫氣的相對響應變化；(c-d) 對應傳感器的變異系數。（相對濕度在25℃室溫環境下設定，傳感器測試溫度為280℃最佳工作溫度。）
技術突破點 1. 抗?jié)駲C(jī)制創新;物理屏障;：SBA-15的疏水硅骨架接觸角 > 120°，阻隔液態水滲透:化學穩定性：稀土摻雜抑制SnO?表面羥基化（–OH? + H? → H?O）2.工業適用性驗證在85%RH極端濕度下，RE-SnO?/SBA-15的CV仍 < 6% → 滿足石化領域防爆要求（CV < 10%） 濕度切換響應時間 < 15秒 → 優于傳統NDIR傳感器（>30秒）應用價值，解決行業痛點：攻克氫傳感器在雨季/沿海高濕環境誤報率高的難題:校準周期延長：抗?jié)裥蕴嵘宫F(xiàn)場標定周期從3個月延長至1年。
.png)
圖8. (a) 200℃空氣中煅燒的SBA-15介孔二氧化硅粉末的N?吸附-脫附等溫線；(b) 200℃空氣中煅燒的Tb-SnO?/SBA-15納米纖維的Tb 4d高分辨率XPS譜；(c) 裸SnO?、RE-SnO?及SBA-15涂層傳感器的瞬態響應曲線；(d) SBA-15涂層工藝對RE-SnO?/SBA-15傳感器響應的影響。（a）圖中插圖為SBA-15介孔二氧化硅的孔徑分布曲線。
圖8. (a) 200℃空氣中煅燒的SBA-15介孔二氧化硅粉末的N?吸附-脫附等溫線；(b) 200℃空氣中煅燒的Tb-SnO?/SBA-15納米纖維的Tb 4d高分辨率XPS譜；(c) 裸SnO?、RE-SnO?及SBA-15涂層傳感器的瞬態響應曲線；(d) SBA-15涂層工藝對RE-SnO?/SBA-15傳感器響應的影響。
（a）圖中插圖為SBA-15介孔二氧化硅的孔徑分布曲線。
解析
1. 氮?dú)馕摳角€（圖8a）
SBA-15展現出IV型等溫線和H1型滯后環，證實其具有高度有序的圓柱形介孔結構1。孔徑分布曲線（插圖）顯示單峰特征（峰值~8 nm），顯著優化氫氣分子（動力學直徑0.29 nm）的擴散效率。比表面積>600 m²/g提供巨大氣體吸附界面，為傳感器性能奠定基礎。
2. Tb 4d XPS譜（圖8b）
Tb 4d?/?結合能位于~150 eV，表明Tb³?為主價態（Tb³?/Tb??比例>3:1）2。其作用機制為：
\ceH2+OOx−>2H++VO??+2e−\ce
H2+
OOx?−>2
H++
VO???+2
e−
Tb³?引入氧空位（\ceVO??\ce
VO???），顯著增強氫氣氧化活性。
3. 瞬態響應對比（圖8c）
|
傳感器類型 |
響應值(10 ppm H?) |
響應時間 |
恢復時間 |
|
裸SnO? |
8.2 |
>30 s |
>50 s |
|
RE-SnO? |
22.5 |
≈22 s |
≈40 s |
|
RE-SnO?/SBA-15 |
36.8 |
≈15 s |
≈25 s |
SBA-15協同效應使響應值提升63%：介孔結構富集H?分子提升表面濃度；短孔道（<1 μm）優化氣體擴散動力學1。響應/恢復速度提升40%以上，滿足實時監測需求。
4. 涂層工藝影響（圖8d）
· 浸漬次數：3次達到>95%覆蓋率（SEM驗證）
· 煅燒溫度：200℃保留表面硅羥基（-SiOH），增強H?親和力
· 性能拐點：涂層厚度>500 nm時響應值下降20%，因過厚涂層阻礙電子傳輸
技術突破點
介孔-半導體協同機制
SBA-15的分子篩效應選擇性富集H?，結合Tb-SnO?的高活性表面，使靈敏度達裸SnO?的4.5倍。
低溫制備優勢
200℃煅燒工藝保留SBA-15介孔結構（對比傳統550℃工藝），降低能耗30%1，同時適配MEMS微加工技術，為傳感器微型化提供材料基礎。
本文設計了一種基于稀土摻雜SnO2納米纖維和介孔二氧化硅（SBA-15）分子篩封裝的抗?jié)裥詺鋫鞲衅鳌E摻雜和SBA-15涂層顯著提高了傳感器的響應性、選擇性和抗?jié)裥浴Ｔ撗芯繛殚_發高抗?jié)裥詺怏w傳感器提供了新的見解。https://doi.org/10.1016/j.snb.2024.135770
