新興的可穿戴電子設備領域推動了對先進儲能方案的需求。其中，可穿戴超級電容器因其高穩定性、快速充放電能力和成本效益等固有優勢而備受關注。本文揭示了柔性和可穿戴超級電容器的最新進展，重點介紹了新型V
2O
5-pBOA -石墨烯納米復合材料的卓越性能。通過簡單的化學方法合成，使用X-射線衍射，掃描電子顯微鏡，循環伏安法，恒流充放電和電化學阻抗譜對該材料進行了細致的表征。對制備的可穿戴超級電容器器件的電化學行為進行了研究，揭示了其在雙電極系統中具有986 Fg
-1的比電容，以及49 Whkg
-1的能量密度。該納米復合材料具有良好的循環穩定性，在2000次循環中電容保持率為93.47%。此外，該設備的柔韌性是通過不同角度的彎曲來評估的，即使在90°的角度下，它也能保持91%以上的電容。五氧化二釩(V
2O
5)、聚苯并惡唑苯胺(pBOA)和石墨烯的協同作用促成了納米復合材料卓越的電化學性能。V
2O
5具有贗電容性能，pBOA和石墨烯具有導電性和機械穩定性。V
2O
5-pBOA -石墨烯納米復合材料成為可穿戴超級電容器應用的領跑者，有望實現增強可穿戴超級電容器應用的靈活性、效率和實用性。

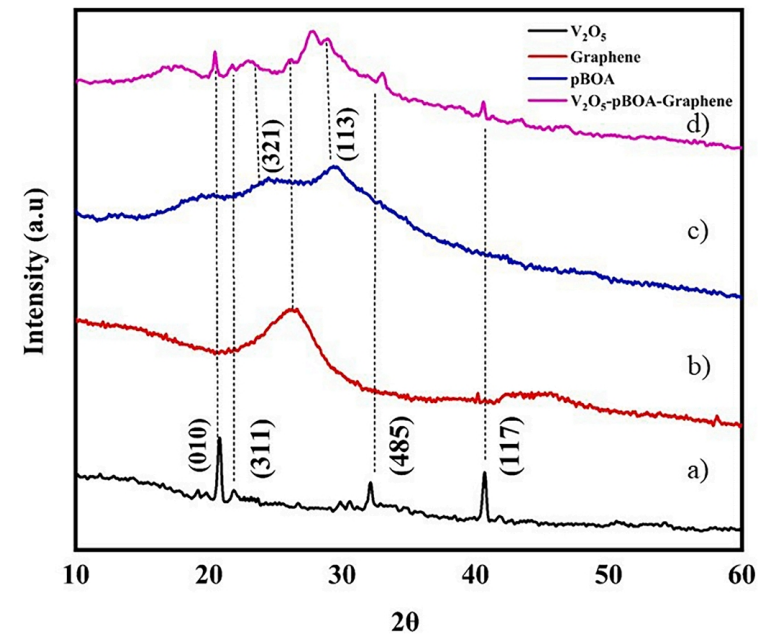

圖1. (a-d) V
2O
5、石墨烯、pBOA和V
2O
5-pBOA-石墨烯的XRD圖譜。

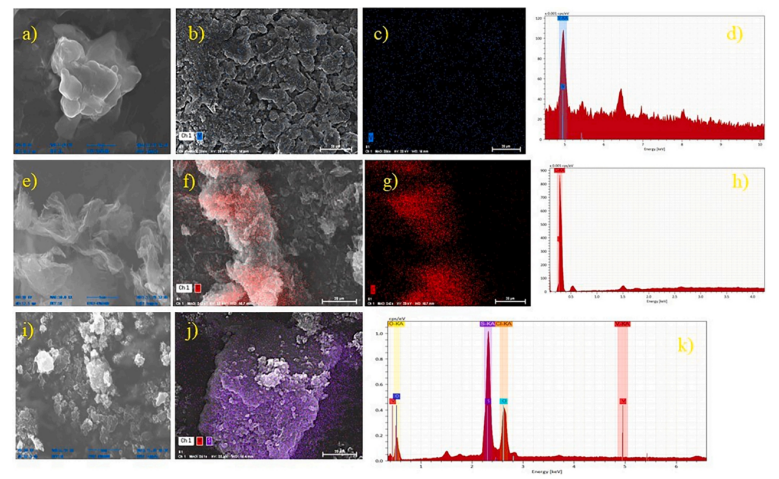

圖2. (a-d) V
2O
5的SEM、EDS點、EDS和EDX圖像， (e-h)石墨烯的SEM、EDS和EDX圖像， (i-k) V
2O
5- pBOA的SEM、EDS點、EDS和EDX圖像。

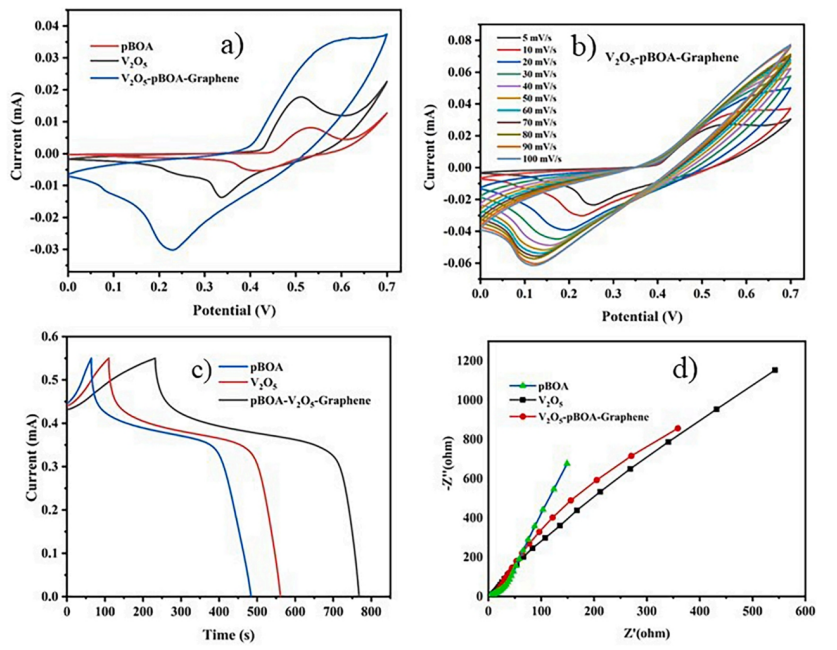

圖3. (a)pBOA、V
2O
5和V
2O
5- pBOA-石墨烯的CV曲線(b) V
2O
5- pBOA-石墨烯在不同掃描速率下的CV曲線(c) pBOA、V
2O
5和V
2O
5- pBOA-石墨烯的GCD曲線(d) pBOA、V
2O
5和V
2O
5- pBOA-石墨烯的EIS曲線。
圖4. (a)制備的可穿戴柔性超級電容器WFS， (b-e)柔性器件工作時不同彎曲度的圖像，(f)不同角度下的CV曲線，(g)不同掃描速率下的CV曲線，(h)不同電流密度下的GCD曲線，(i)高達2000次循環的循環穩定性，(j)制備的WFS的EIS光譜，(k)制備的WFS發光的LED。
圖5. (a和b)制備的WFS的電容和擴散響應，(c)制備的WFS對掃描速率的電容和擴散貢獻。
相關研究成果由伊斯蘭堡國際伊斯蘭大學物理系柔性電子實驗室Muhammad Shahid Khan等人于2024年發表在Electrochimica Acta (https://doi.org/10.1016/j.electacta.2024.144119 )上。原文：Energy on-the-go: V
2O
5-pBOA-Graphene nanocomposite for wearable supercapacitor applications
轉自《石墨烯研究》公眾號
