二維（2D）材料的異質結構已經被廣泛研究，并且在2D系統中已經揭示了許多重要的結果。然而，電荷密度波（CDW）系統與其他電子材料相結合的性質尚未得到充分的研究。在這里，將1T-TaS
2的CDW特性納入石墨烯中的電子輸運。在CDW相變過程中，在石墨烯內觀察到異常輸運行為，這與1T-TaS
2中相關無序的形成密切相關。特別地，相稱的CDW形成具有電勢波動的周期性電荷分布，從而構成相關的帶電雜質，這導致石墨烯中電阻率的降低。CDW石墨烯異質結構系統的演示有助于理解與CDW系統的組合，并為控制石墨烯的溫度相關電阻率和開發有用的功能電子設備（如基于石墨烯的傳感器和存儲設備）鋪平了道路。

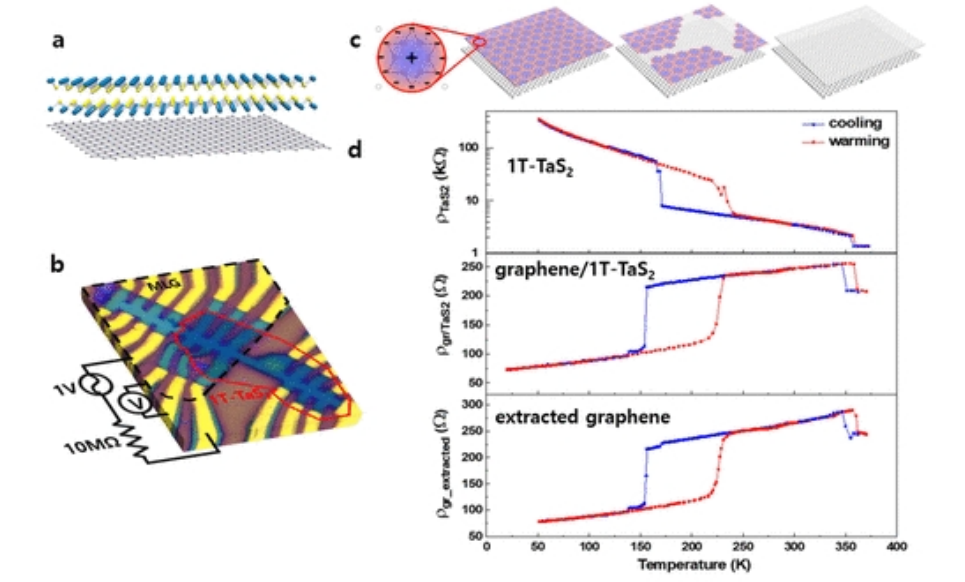

圖1.（a）單層石墨烯在1T-TaS
2下的示意圖。（b） 霍爾棒圖案中蝕刻的石墨烯/1T-TaS
2異質結構的光學圖像。紅線和黑線分別表示1T-TaS
2和單層石墨烯。圖示了四探針測量連接。（c） 石墨烯層上1T-TaS
2結構的示意圖，具有不同的溫度相關相：CCDW（左）、NCCDW（中）和ICCDW（右）。（d） 1T-TaS
2電阻率的溫度依賴性（上圖）、石墨烯/1T-TaS2異質結構（上圖）和提取的石墨烯電阻率（下圖）。藍（紅）線表示冷卻（升溫）的過程。實驗在Vg=0 V（20 K時載流子密度n=1.62×1013 cm
–2）下進行。

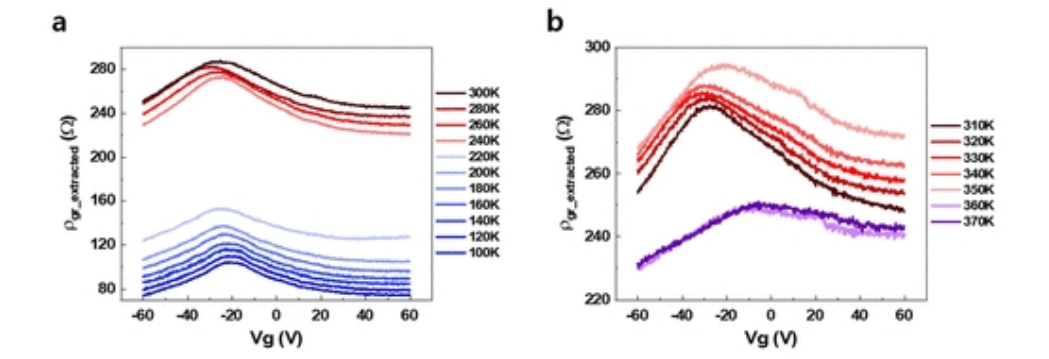

圖2:（a）與柵極相關的電阻率曲線，在升溫過程中溫度范圍從100到300 K。（b） 與柵極相關的電阻率曲線，在升溫過程中溫度范圍為310至370K。

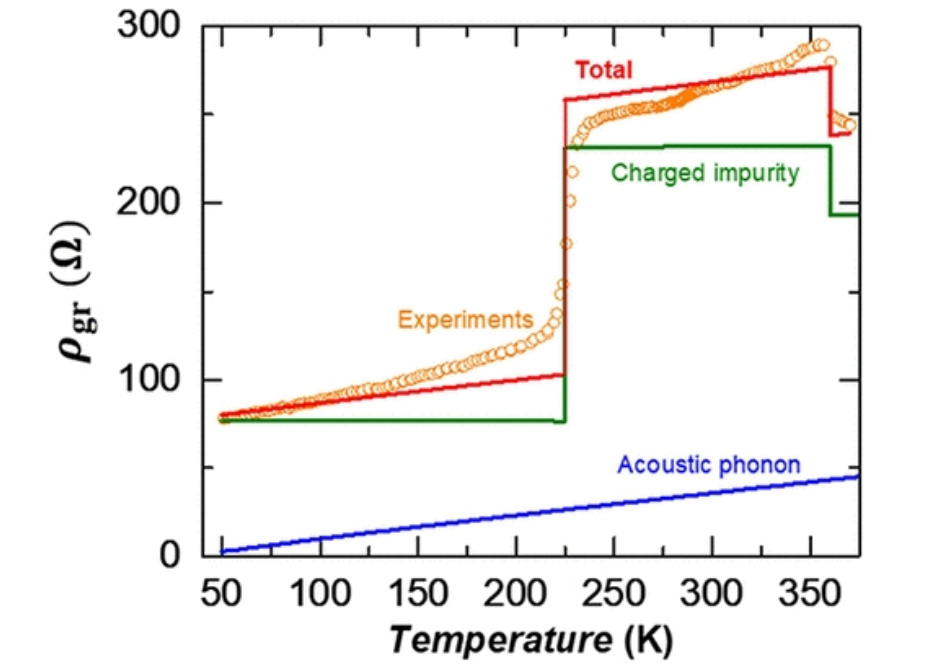

圖3. 石墨烯電阻率的提取和模擬結果。a.圓圈是在升溫過程中，在載流子密度n=1.62×10
13 cm
–2的情況下，從石墨烯/1T-TaS
2異質結構中提取的石墨烯電阻率作為溫度的函數。實線表示我們通過帶電雜質（橄欖色）、聲學聲子（藍色）和總量（紅色）計算的模擬結果。

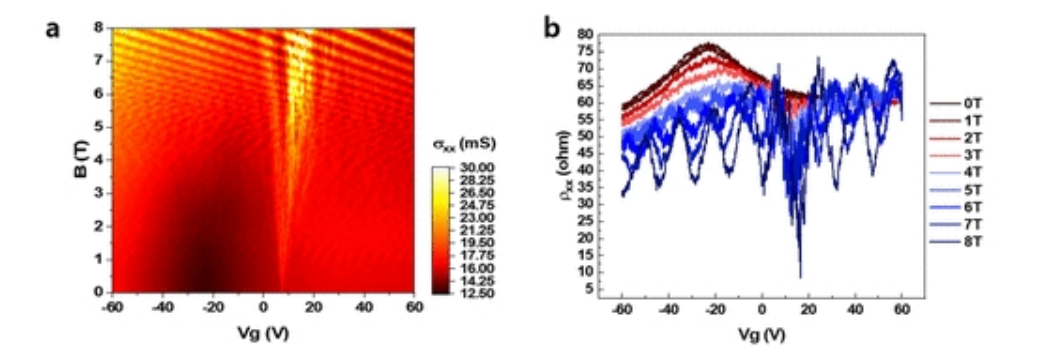

圖4. 石墨烯/1T-TaS
2異質結構中的磁阻測量。（a） 石墨烯/1T-TaS
2異質結構的電導率σ
xx與60 mK下的柵極電壓和垂直磁場的二維圖。
相關研究成果由成均館大學 Euyheon Hwang和韓國高級科學技術研究院Sungjae Cho等人2024年發表在ACS Applied Electronic Materials (鏈接: https://doi.org/10.1021/acsaelm.3c01560)上。原文：Effect of Charge Density Wave on the Electronic Transport in Graphene
轉自《石墨烯研究》公眾號
