高性能柔性壓力傳感器廣泛應用于人體運動檢測、軟機器人和人機交互領域。然而，現有的柔性壓力傳感器存在耐磨性差、制備工藝復雜、制備成本高等問題。海綿通常被認為是柔性壓力傳感器的優秀載體，當導電復合材料被加載到海綿骨架上時，它們可以有效地檢測壓力變化。因此，報道了一種基于MXene/PANI的高靈敏度三聚氰胺海綿壓力傳感器，使用柔性叉指電極作為電極。一方面，MXene的加入大大提高了海綿的導電性。另一方面，通過引入適量的納米棒PANI，提高了海綿骨架的表面粗糙度，有效地提高了接觸電阻。通過使用設計的印刷叉指電極，增加了與海綿接觸的有效面積，有效地提高了傳感器的靈敏度。實驗表明，該傳感器具有快速響應/恢復時間（55ms/50ms）、低檢測極限（10.2Pa）、良好的重復性和長期穩定性（10000次循環）。此外，傳感器不僅可以應用于可穿戴檢測，檢測人體的生理信號，還可以利用4×4傳感器陣列檢測不同形狀物體的壓力分布，展示其在可穿戴和人工電子皮膚領域的應用價值。

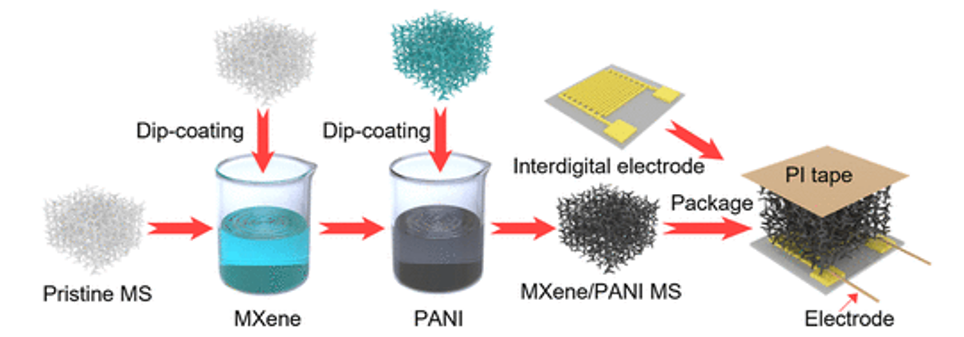

圖1. MXene/PANI基三聚氰胺海綿傳感器的制造工藝示意圖。

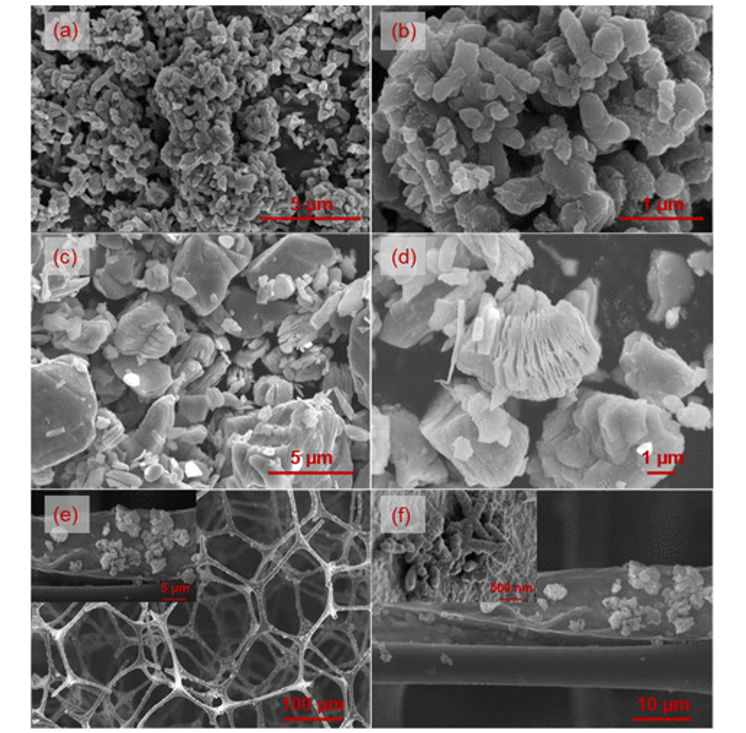

圖2. SEM圖像：（a）PANI，（b）PANI的局部放大圖，（c）MXene，（d）MXene的局部放圖，（e）MXene/PANI基海綿，插圖是骨架的放大圖像，（f）MXene/PANI海綿的單個骨架，插圖是骨骼的放大圖像。

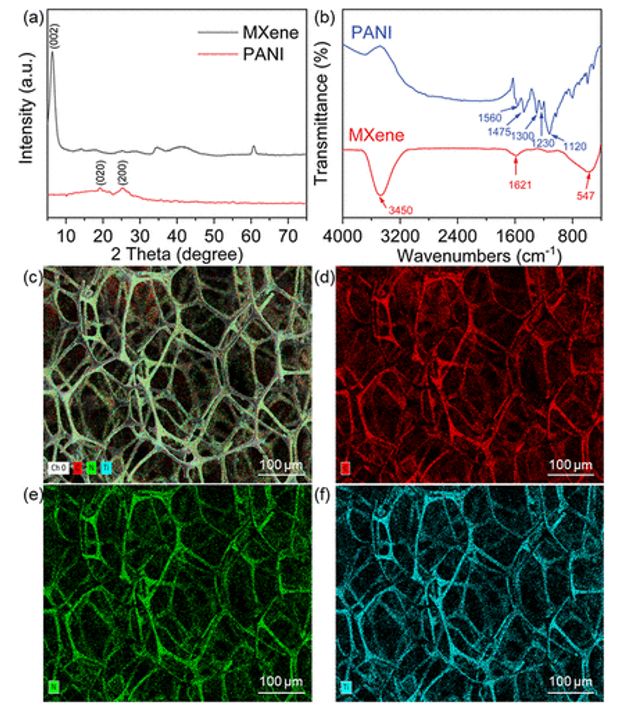

圖3. （a） PANI和MXene的XRD圖譜，（b）PANI和MXene的傅立葉變換紅外光譜，（c–f）MXene/PANI復合材料在復合海綿上的Ti、c、N的EDS圖譜。

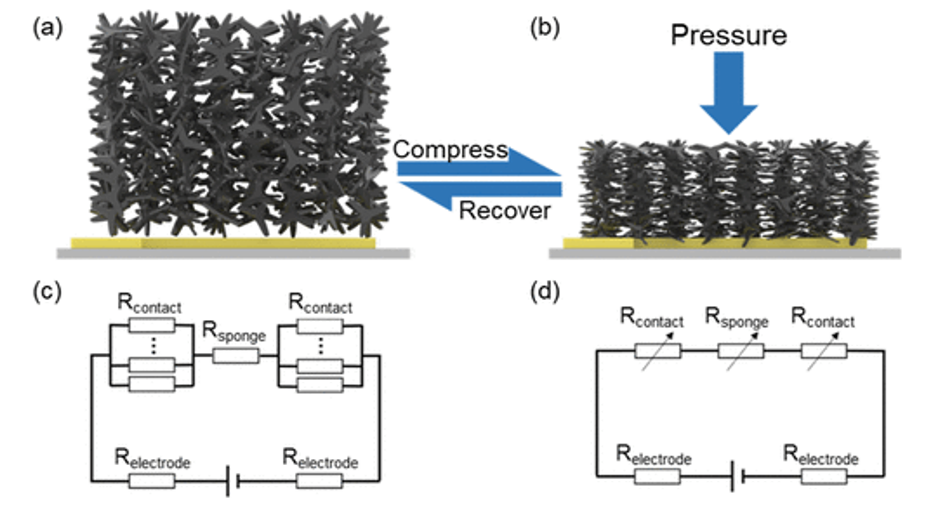

圖4. MXene/PANI基三聚氰胺海綿傳感器的壓力傳感機理：（a）未施加壓力的傳感器，（b）施加壓力后傳感器本身的電阻以及傳感器與電極之間的接觸電阻，（c）未施加電壓的電路等效圖，以及（d）施加壓力的電路等效表。

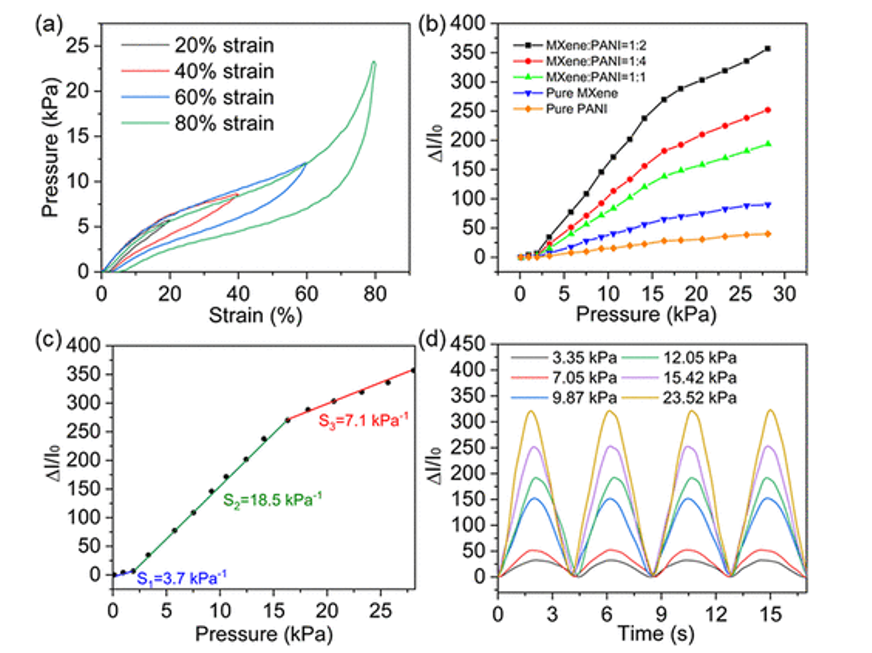

圖5. （a） 三聚氰胺海綿在不同應變下的應力-應變曲線，（b）具有不同MXene和PANI比率的傳感器的壓力-電流曲線，（c）MXene/PANI=1:2時傳感器的靈敏度曲線，（d）傳感器在3.35–23.52 kPa的漸進壓力下的循環試驗。

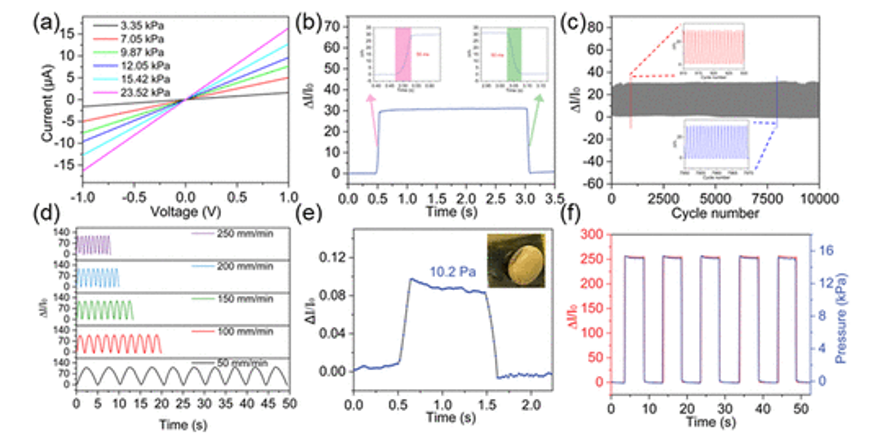

圖6.（a） I-V曲線，（b）3.3 kPa壓力下的傳感器響應/恢復時間，（c）循環測試，（d）不同壓縮速度（50–250 mm/min）下的傳感器電流值，（e）大豆壓力測試，（f）固定壓力頻率下的電流-時間（I-T）曲線和壓力-時間（P–T）曲線。

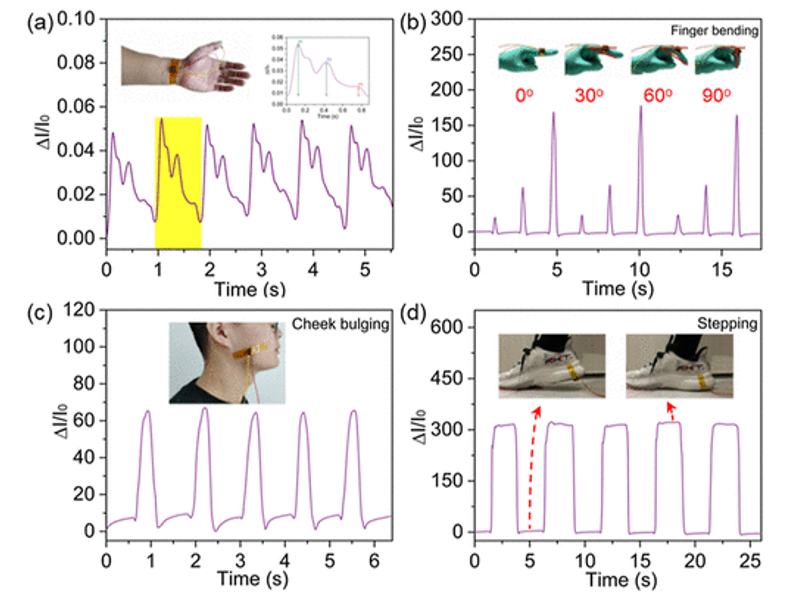

圖7.（a） 將傳感器固定在手腕處以檢測脈搏（插圖顯示了脈搏振動波形的放大圖），（b）將傳感器固定到手指關節處以測量不同的彎曲角度，（c）將傳感器安裝在臉頰處以檢測浮腫，以及（d）將傳感器安裝在鞋底處以檢測足部運動。
圖8.（a） 固定在膝蓋上的傳感器的照片，（b）當受試者行走時傳感器的響應，（c）當受檢者跑步時傳感器的反應。

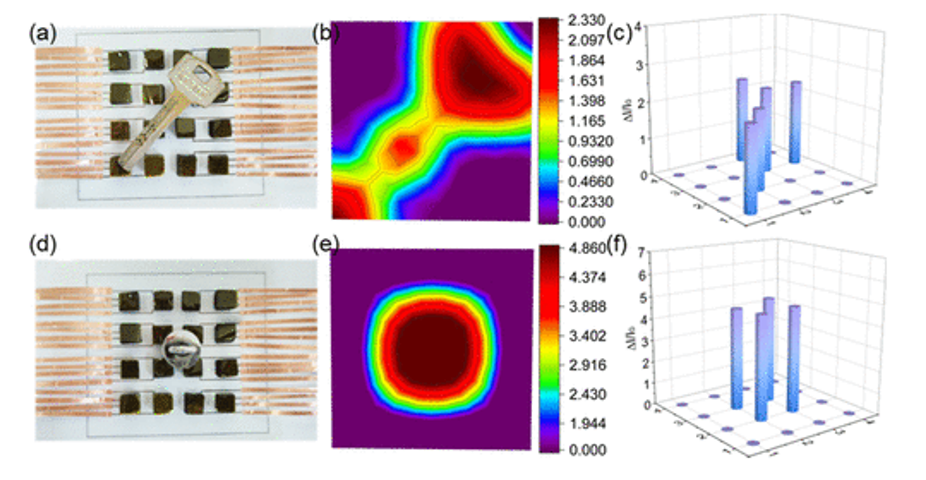

圖9. MXene/PANI基三聚氰胺海綿組裝的4×4像素電子皮膚：（a）放置在電子皮膚上的鍵的照片，（b）與鍵對應的2D壓力圖，（c）與鍵相對應的3D直方圖。
相關研究成果由中國石油大學Weiwei Wang等人2023年發表在ACS Applied Polymer Materials (鏈接：https://doi.org/10.1021/acsapm.3c02175)上。原文：High-Sensitivity Wearable Flexible Pressure Sensor Based on MXene and Polyaniline for Human Motion Detection
轉自《石墨烯研究》公眾號
