不同二維材料之間的自組裝可以有效地提高自堆積效應(yīng)，促進入射電磁波(EMW)的重復(fù)反射和折射。非均質(zhì)接觸引起的極化效應(yīng)也有助于EMW的衰減。在本研究中，采用原位水熱法在4,4-二氨基二苯甲烷(DDM)功能化的還原氧化石墨烯(RGO)上生長，有效地制備了花瓣狀的CoFe層狀雙氫氧化物薄片(CoFe-LDH)。研究了DDM功能化RGO/ CoFe層狀雙氫氧化物復(fù)合材料(DDM-RGO/LDH)的微波吸收性能。當(dāng)DDM-RGO負載為40.0 mg時，5.28 GHz處的反射損耗達到-60.0 dB，具有良好的EMW吸收性能。有效吸收帶寬在2.00 mm時為5.28 GHz。結(jié)果表明，DDM-RGO/LDH具有較寬的微波吸收帶寬和較強的吸收能力，可以作為一種先進的EMW吸收材料。

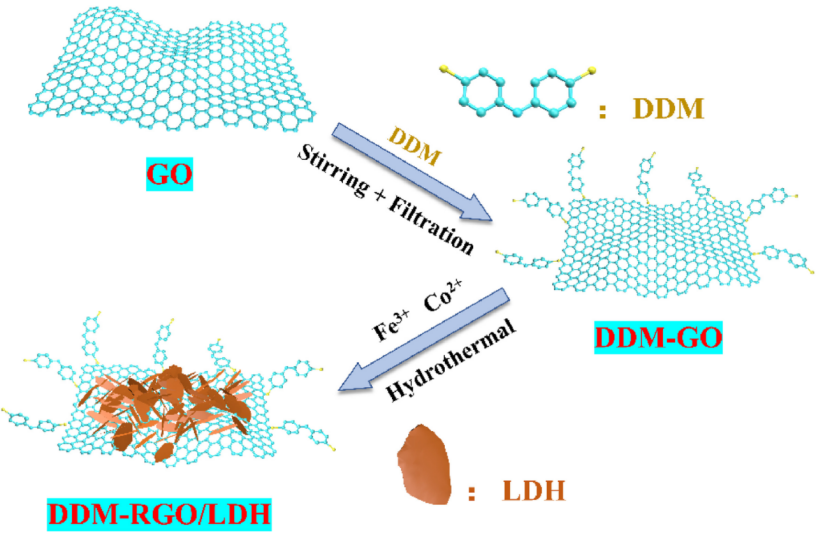

圖1. DDM-RGO/LDH制備工藝示意圖。

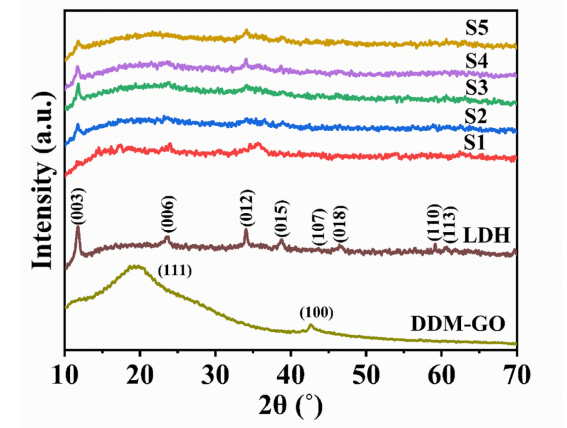

圖2. DDM-RGO/LDH、LDH和DDM-GO的XRD譜圖。

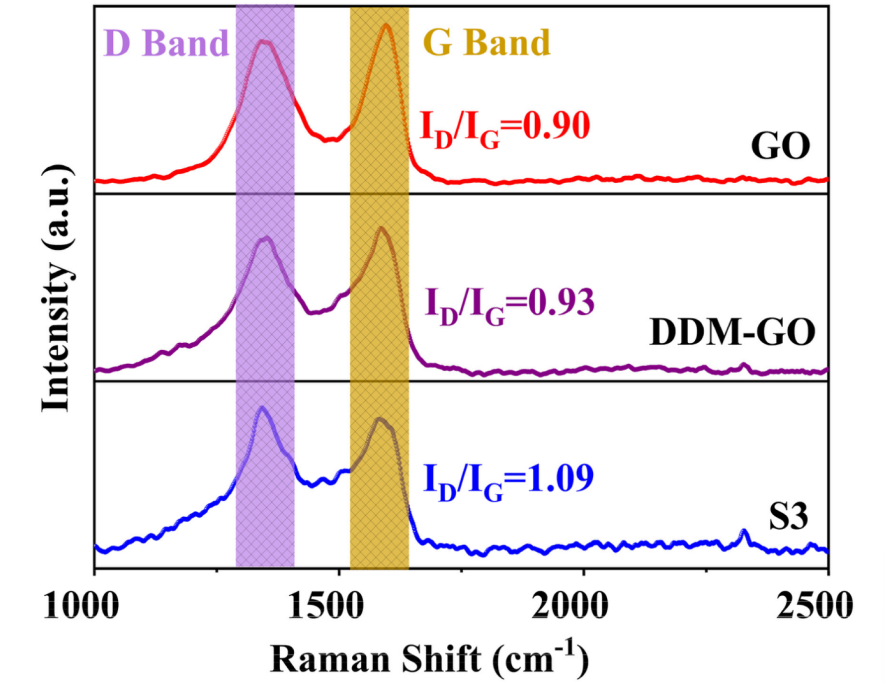

圖3. GO，DDM-GO和S3的拉曼圖譜。

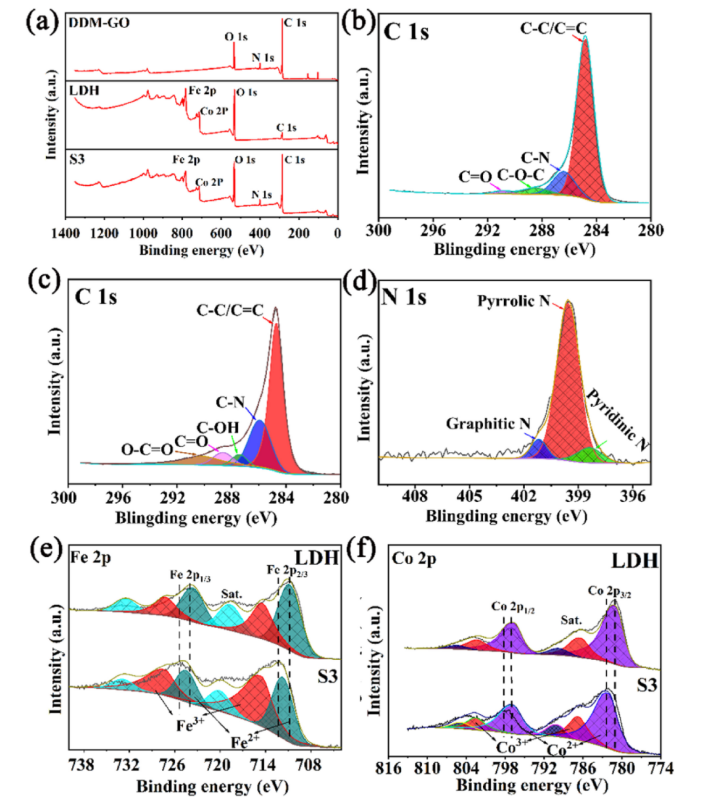

圖4. (a)DDM-GO、LDH和S3的寬XPS譜，(b)DDM-GO的C 1s譜，(c)S3的C 1s譜，(d)DDM-GO的N 1s譜，LDH和S3的Fe 2p (e)和Co 2p (f)譜。

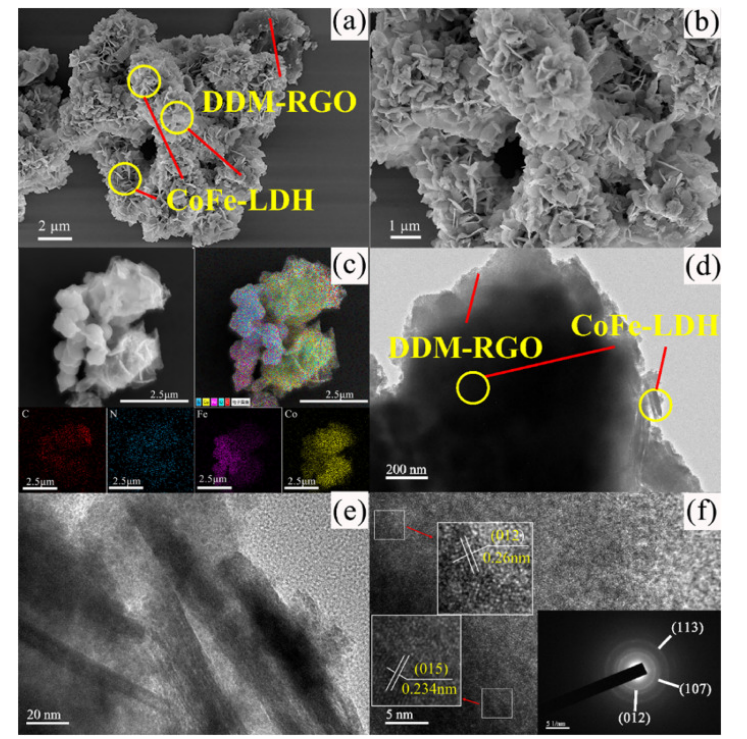

圖5. S3的SEM圖像(a、b)、映射圖(c)、TEM圖像(d、e)、HRTEM和SAED圖像(f)。

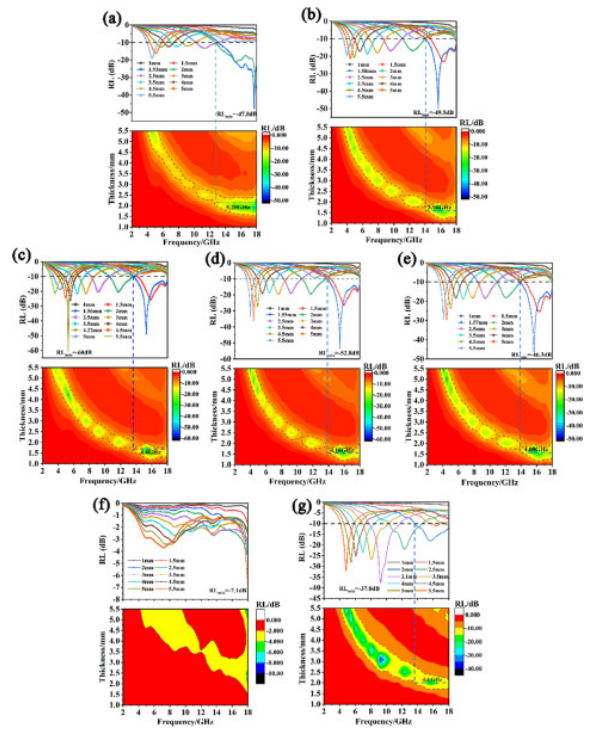

圖6. S1、S2、S3、S4、S5、LDH和DDM-GO不同厚度的反射損耗值2D曲線及相應(yīng)等值線圖。

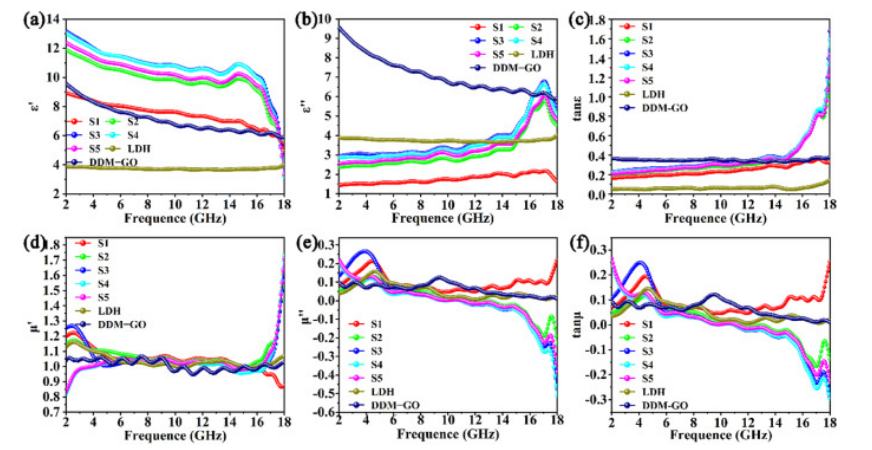

圖7. S1、S2、S3、S4、S5、LDH和DDM-GO的電磁參數(shù)

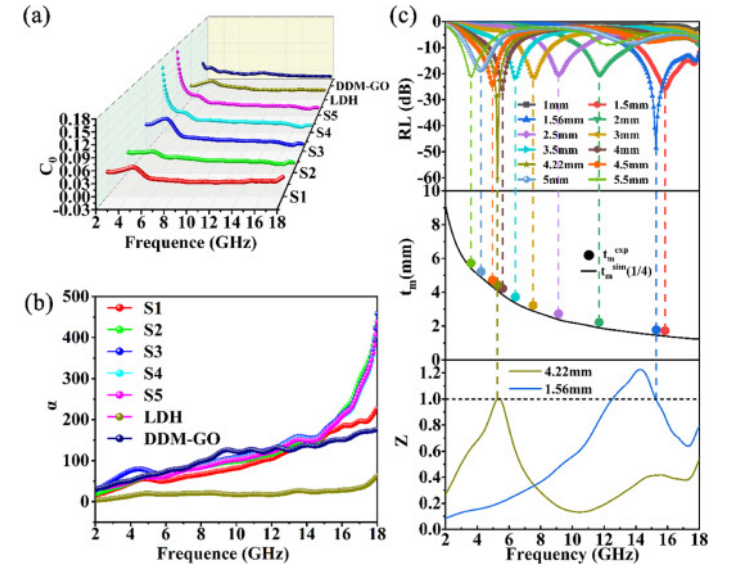

圖8. S1、S2、S3、S4、S5、LDH和DDM-GO的渦流系數(shù)(a)和衰減常數(shù)(b)。S3的反射損耗、四分之一波長厚度匹配和阻抗匹配(c)。

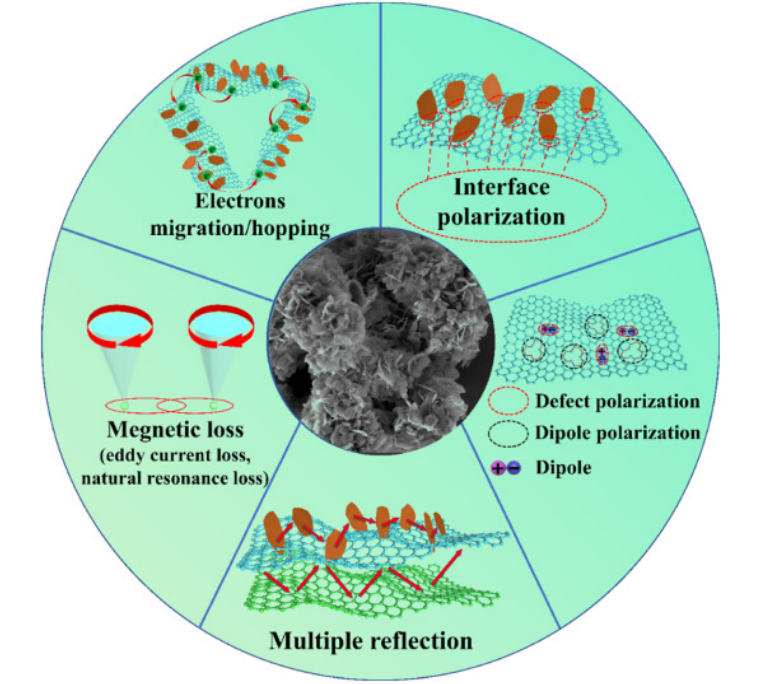

圖9. DDM-RGO/LDH的EMW吸收機理示意圖。
相關(guān)研究成果由安徽科技學(xué)院Guoxin Ding等人于2023年發(fā)表在Journal of Solid State Chemistry (https://doi.org/10.1016/j.jssc.2023.123949)上。原文：4,4-Diaminodiphenyl methane functionalized reduced graphene oxide/ CoFe-layered double hydroxide obtained by in-situ hydrothermal as a high-performance absorber。
轉(zhuǎn)自《石墨烯研究》公眾號
