輕質強效氣凝膠有許多應用，但它們在關鍵機械性能之間存在權衡問題，并且實現同時具有高強度和優異結構恢復的超彈性氣凝膠仍然具有挑戰性。在此，一種解決這一問題的策略是設計一種由柔性-剛性核殼結構組成的基于碳納米管（CNT）的氣凝膠，該氣凝膠實現了超彈性（90％完全恢復）、高強度（提出了在 90% 應變下超過 12 MPa）和寬可調性（在 50% 應變下從 101 kPa 到 4.5 MPa）。研究發現，外部剛性但脆性的無定形碳殼在第一次壓縮循環中交聯CNT核并破裂成有序分布的片段，而柔性CNT核確保了整體骨架的完整性和對大變形的耐受性。這種設計的碳納米管復合海綿表現出比之前報道的泡沫/氣凝膠更優越的機械性能，并且由于這種獨特的裂紋誘導超彈性機制，諸如具有寬范圍定制靈敏度的壓力傳感器和高性能能量吸收器等潛在應用已經被開發出來。這種柔性-剛性核殼協同作用可以為可調節的高強度氣凝膠設計和創新應用提供進一步的見解。
Fig 1. 內柔性@外剛性3D多孔網絡（CNT@AC）的合成和結構表征。 a) CNT@AC復合海綿的制備過程示意圖; b) SEM 和 d) CNT@PR 的 TEM 圖像； c) 復合海綿的 FTIR； e-h) CNT@AC的SEM圖像、HRTEM圖像和選區電子衍射圖(SAED)； i) CNT、CNT@PR 和 CNT@AC 在 80% 應變壓縮 10 次循環后的機械性能比較。
Fig 2. AC層開裂引起的CNT@AC復合海綿的超彈性和結構演化。 a) CNT@AC在第一和第二次循環中的典型壓縮應力應變曲線； b) 50%壓縮后CNT@AC的SEM圖像。白色箭頭表示壓縮后外殼的裂紋。黃色橢圓表示CNT@AC復合海綿中的交聯點； c) CNT@AC在80%應變下的原位SEM圖像； d) 開裂程度與所經歷的最大應變之間的關系。 e）由于結構演化而產生的CNT@AC超彈性機制，其中外部連續AC層在壓縮釋放測試后破裂成有序排列的較短片段。

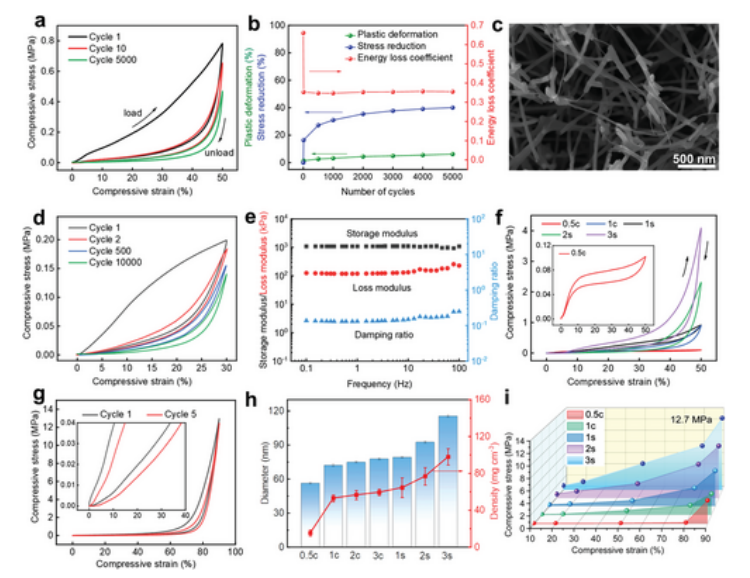

Fig 3. CNT@AC 具有長周期特性、高強度和寬范圍的可調性。 a) CNT@AC在50%應變下5000次循環的應力-應變曲線； b) CNT@AC在50%應變下循環5000次后的塑性變形、應力減少和能量損失系數； c) 5000 次 50% 應變壓縮循環后 CNT@AC 的 SEM； d）CNT@AC在30%應變下10000次循環的應力應變曲線； e) CNT@AC動態力學測試，加載頻率從0.1 Hz到100 Hz掃描； f) CNT@AC 的廣泛可調和高強度壓縮響應。這里選擇第二個壓縮周期進行繪圖； g) CNT@AC在90%極限應變下的應力-應變曲線； h) 物理性質（直徑、密度）隨前體濃度變化； i) CNT@AC 在不同應變下的抗壓強度總結。

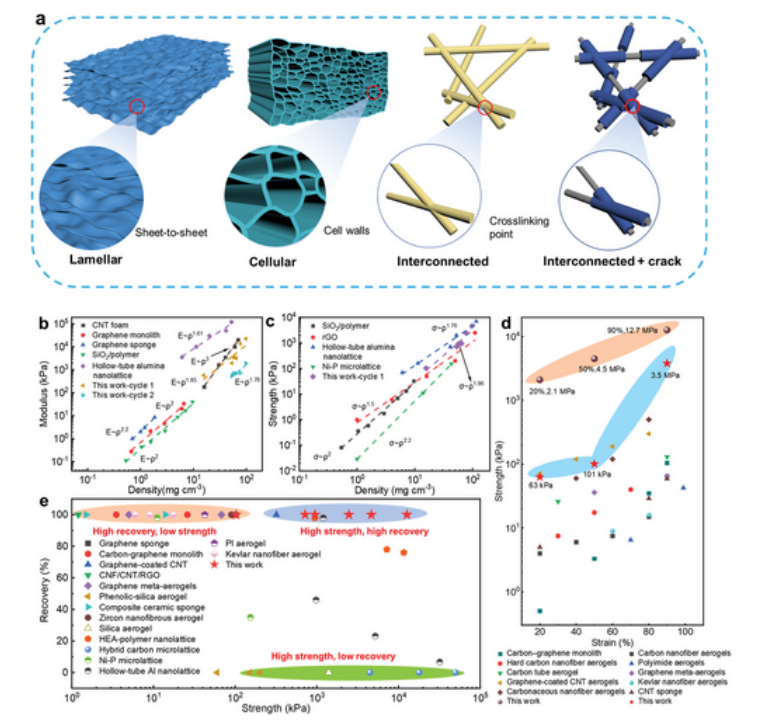

Fig 4. 與其他碳基、金屬基、陶瓷基和聚合物基多孔材料以及超材料的綜合比較（微觀結構、強度、模量、恢復）。 a）已報道的超彈性材料的三種典型微觀結構以及本工作中設計的結構； b-c) 楊氏模量、屈服強度與CNT@AC表觀密度之間的比例關系； d) Ashby 圖繪制了 CNT@AC 和其他先前報道的超彈性材料在不同應變下的強度； e) CNT@AC 的強度和恢復能力之間的比較CNT@AC等多孔材料。碳基， 陶瓷基，聚合物基氣凝膠，和超材料（納米晶格、微晶格）]被選擇。

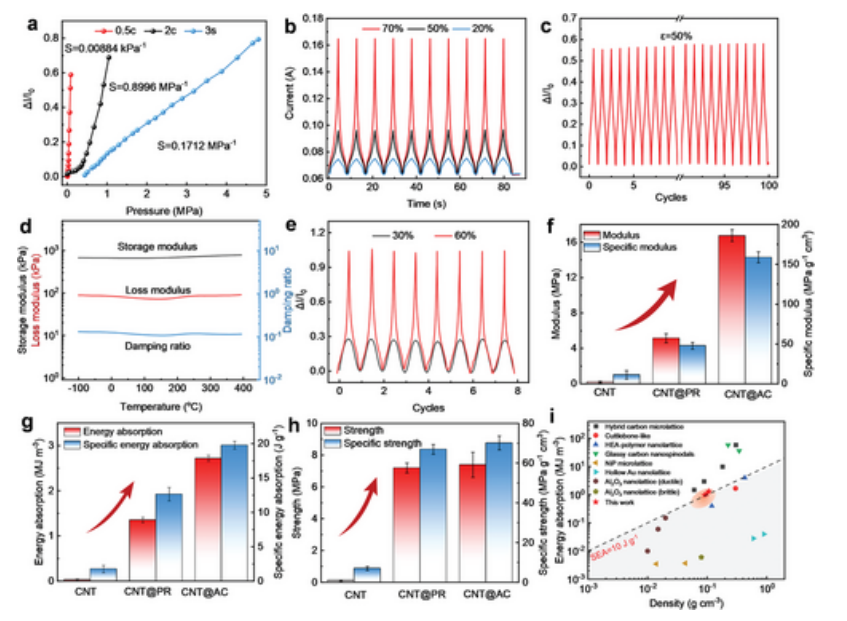

Fig 5. 潛在應用為具有可調靈敏度和增強機械能吸收的寬范圍應力傳感器。 a) 歸一化電流信號 ΔI/I
0 與壓應力的關系； b) CNT@AC在20%、50%和70%應變下的電流信號變化； c) 100個壓縮循環期間的歸一化電流信號ΔI/I
0； d）-100至400℃溫度范圍內的動態壓縮性能； e) 超低溫（液氮中）30%、60%時的電流信號； f–h) CNT@AC-3s與CNT、CNT@PR在80%應變下三個關鍵能量吸收性能的比較； i) 50%時CNT@AC的能量吸收能力與之前報道的吸收材料的比較。考慮到CNT@AC的能量吸收能力高于大多數氣凝膠材料，因此選擇了一些典型的晶格材料進行比較。
相關研究工作由北京大學Anyuan Cao課題組于2023年在線發表在《Advanced Functional Materials》期刊上，Crack-Induced Superelastic, Strength-Tunable Carbon Nanotube Sponges，原文：
https://doi.org/10.1002/adfm.202303475。
轉自《石墨烯研究》公眾號
