金屬有機骨架(MOFs)由于其超高的比表面積而被認為是最有前途的吸附脫鹽系統(ADs)吸附劑之一。DUT-67是一種具有優異吸附能力的水穩定MOF，是ADs的潛在候選材料。為了進一步提高其脫鹽性能，本研究將不同量的氧化石墨烯(GO)摻入DUT-67中，得到DUT-67/GO復合材料。采用集總參數模型對不同操作條件下DUT-67/GO復合材料的吸附脫鹽性能進行了估計，包括比日產水量(SDWP)和性能比(PR)。結果表明，DUT-67/GO復合材料的介孔有利于傳質。在不同的DUT-67/GO復合材料中，添加24 wt% GO的DUT-67/GO復合材料(DG-24)的吸水率最高(0.34 g/g)，總傳質系數為0.0019 s
-1，分別比DUT-67提高了12.4%和15.1%。此外，通過數值模擬，DG-24的平均SDWP(14.7 m
3/(ton/day))和PR(0.77)與DUT-67(SDWP = 12.8 m
3/(ton/day)， PR = 0.72)相比顯著提高，這可歸因于它們孔徑和傳質系數的增加。

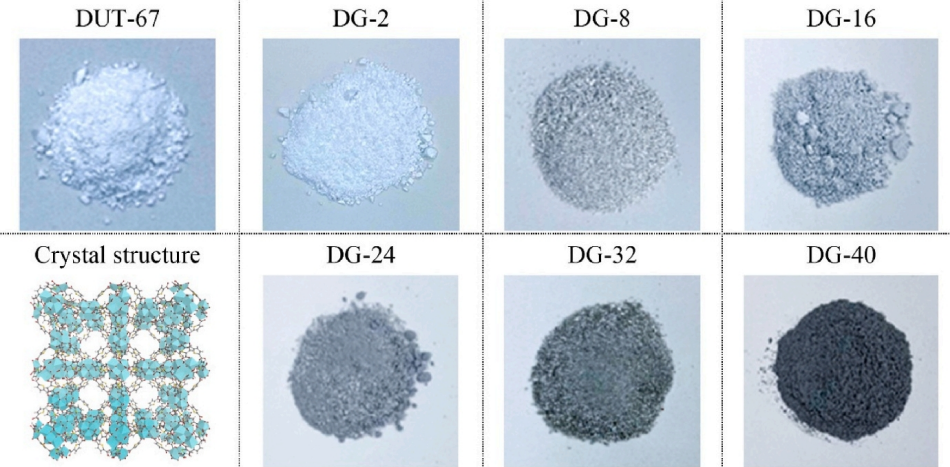

圖1. 具有不同GO含量的DUT-67和DUT-67/GO復合材料的圖片。

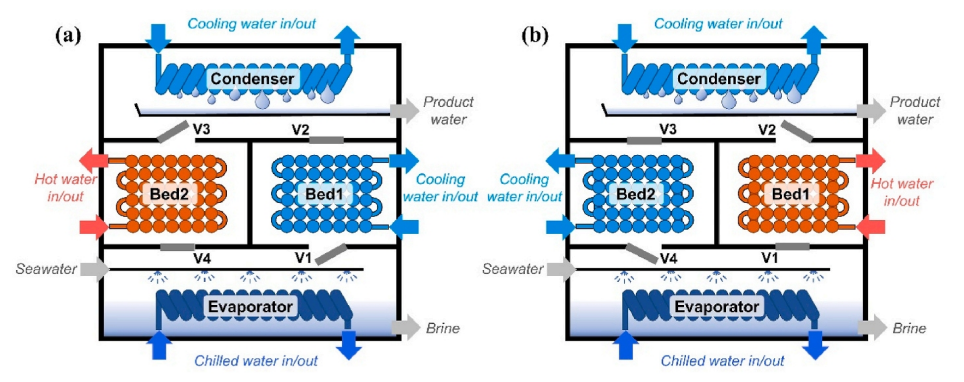

圖2. 吸附脫鹽系統原理圖。
圖3. DUT-67和DUT-67/GO復合材料的（a） PXRD圖譜和（b）SEM圖像。

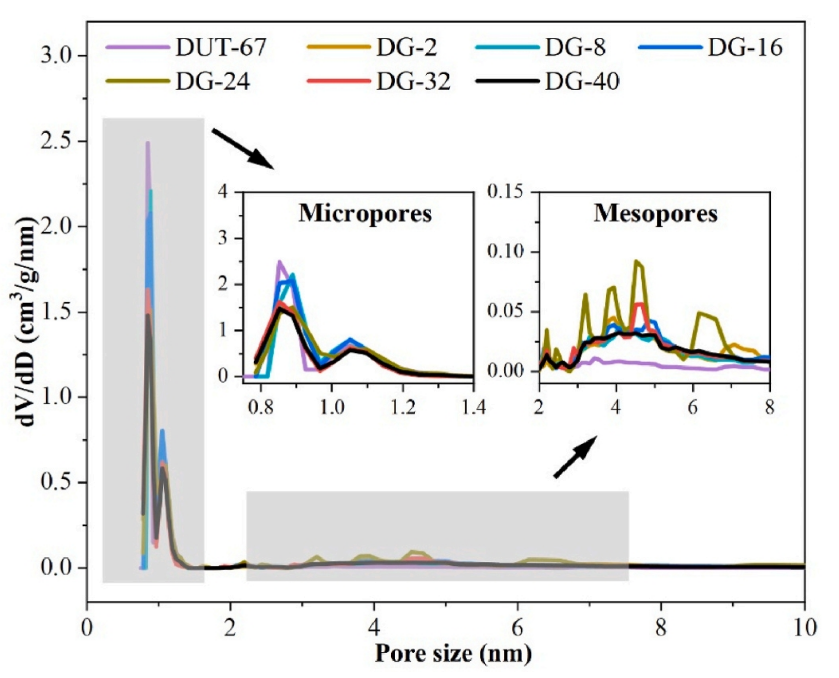

圖4. DUT-67/GO復合材料的孔徑分布。

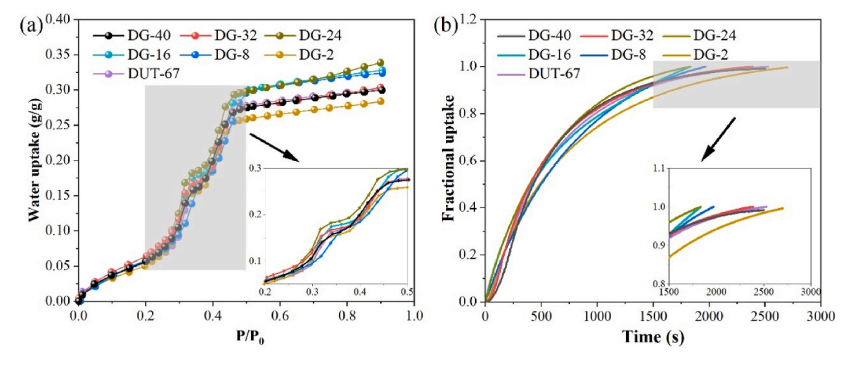

圖5. DUT-67和DUT-67/GO復合材料的（a） 水吸附等溫線（298K）和（b）動力學（303K，0.84kPa）。

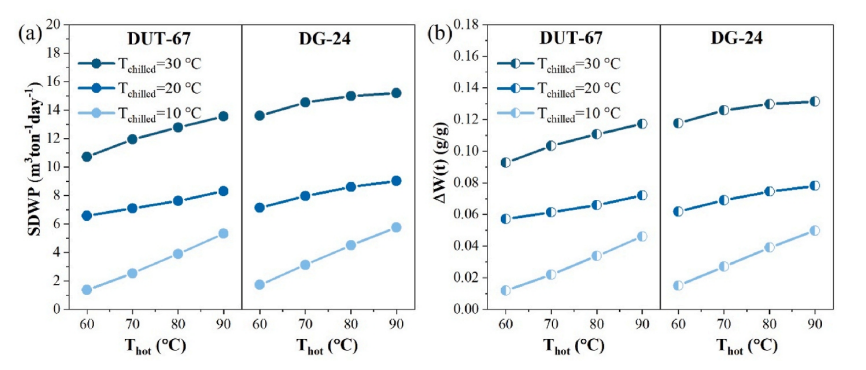

圖6. T
hot和T
chilled對（a）SDWP和（b）ΔW（t）的影響。

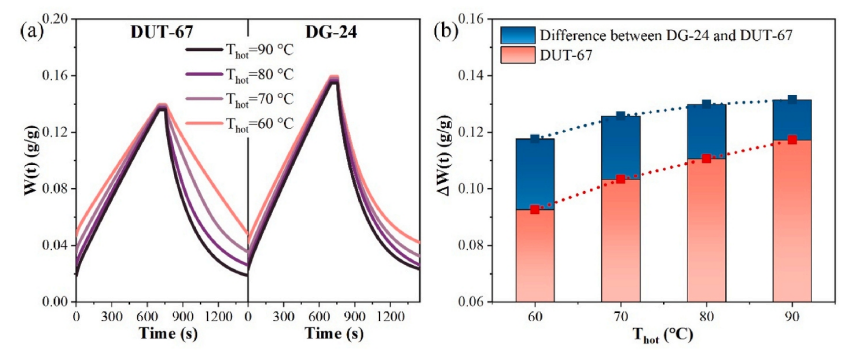

圖7. 當T
chilled=30℃時，T
hot對（a）W（t）和（b）ΔW（t）的影響。

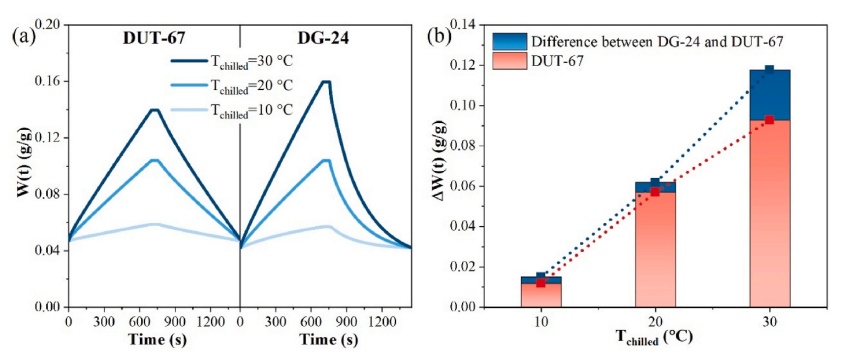

圖8. 在T
hot=60℃時，T
chilled對（a）W（t）和（b）ΔW（t）的影響。

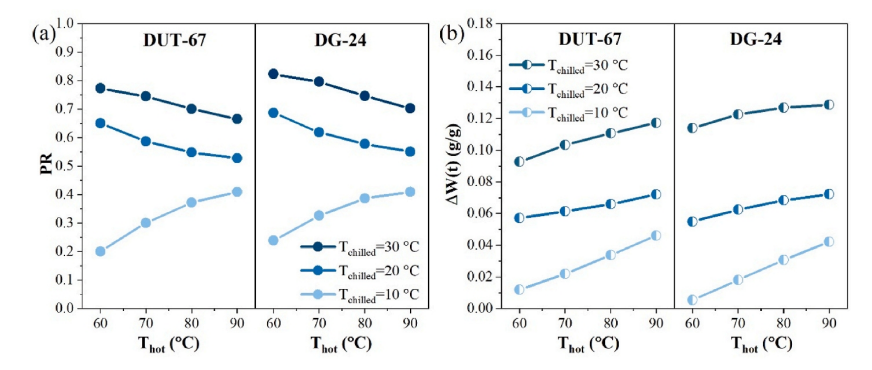

圖9. T
hot和T
chilled對（a）PR和（b）ΔW（t）的影響。
相關研究成果由華中科技大學能源與動力工程學院新能源科學與工程系、華中科技大學中歐清潔與可再生能源學院Song Li等人于2023年發表在Microporous and Mesoporous Materials (https://doi.org/10.1016/j.micromeso.2023.112554 )上。原文：Improved adsorption desalination performance of DUT-67 by incorporating Graphene Oxide (GO)。
