表面改性是一種具有吸引力的策略，可擴展、改善或改變碳納米管(CNTs)的性質和功能，這開辟了廣泛的新型應用。本文開發了一種簡單、高效的合成Cr
2O
3涂層CNTs體系的方法，并系統地研究了CNTs表面涂層的形貌和微觀結構以及退火溫度。結果表明:采用該涂層工藝可將厚度約為3-4 nm的連續非晶(Cr
2O
3)
1/2·(H
2O)
3/2涂層修飾在CNTs上，在500℃退火0.5h后可轉化為連續的非晶Cr
2O
3涂層。隨著退火溫度進一步提高到700℃，以犧牲非晶Cr
2O
3涂層為代價，形成了高結晶度的納米Cr
2O
3顆粒，當退火溫度達到800℃時，CNTs表面的涂層可以完全消耗，轉化為結晶Cr
2O
3納米顆粒。研究結果為CNTs的表面改性提供了重要的指導，并為新型Cr
2O
3涂層CNTs的工業應用奠定了基礎。

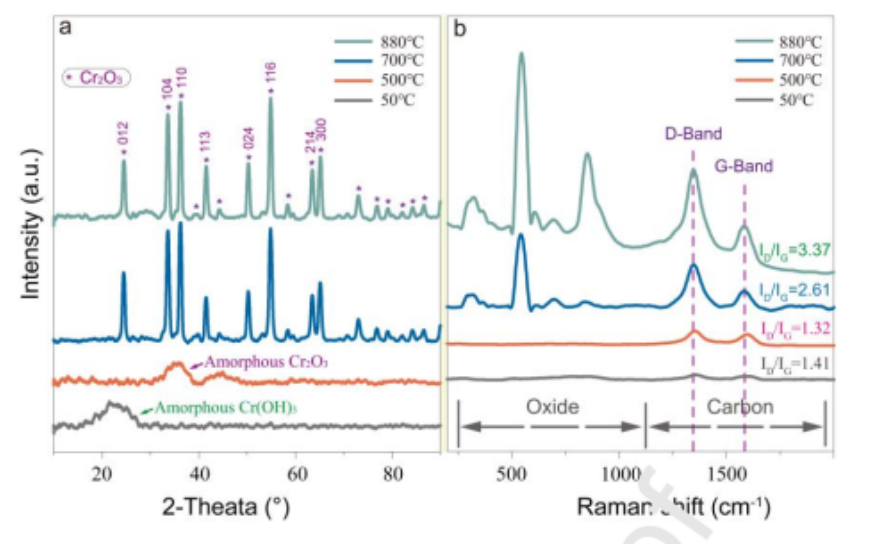

圖1. (a) XRD圖案和(b) Coating@CNTs-X℃(X: 50、500、700、880)的拉曼光譜。
圖2. Coating@CNTs-50℃的顯微結構和成分。(a)亮場TEM圖像和SAED圖像，(b)元素映射結果，(c)單CNTs無定形Cr(OH)
3涂層的特寫視圖，(d) HRTEM圖像。
圖3. Coating@CNTs-500℃的微觀結構和成分。
圖4. Coating@CNTs-700℃的微觀結構和成分。
圖5. Coating@CNTs-880℃的微觀結構和成分。
圖6樣品的XPS圖。
圖7鉻化合物涂層的制備及演化機理示意圖。
相關科研成果由暨南大學先進耐磨腐蝕與功能材料研究所Baisong Guo等人于2023年發表在Materials Characterization（https://doi.org/10.1016/j.matchar.2023.113069）上。原文：A novel Cr
2O
3 coated CNTs system: Synthesis, microstructure regulation, and characterization。
轉自《石墨烯研究》公眾號
