大地资源中文在线观看官网第二页-大蕉香蕉久久爱-大开眼界 无删减-大开眼界电影完整在线看-大陆国产vs国产对白-大陆国语对白国产av片

       NiCoO₂陽極在循環過程中導電性不理想，體積變化嚴重，導致倍率性能不理想，循環穩定性差。為了解決這些問題，以蜂窩狀三維還原氧化石墨烯為載體，通過溶劑熱法制備了NiCoO₂納米片/還原氧化石墨烯復合材料(NiCoO₂/rGO)。這種NiCoO₂/rGO在100 mA g⁻¹和2000 mA g⁻¹時分別表現出1124.0和414.5 mAh g⁻¹的可逆電荷比容量。500 mA g⁻¹循環300次后，電荷比容量仍為初始值的114.8%。鋰的存儲性能遠優于純NiCoO₂，這歸因于高導電性和韌性的三維還原氧化石墨烯載體，不僅增強了導電性和電荷轉移性，而且還緩沖了體積變化，在循環過程中保持了電極的結構完整性和導電率。

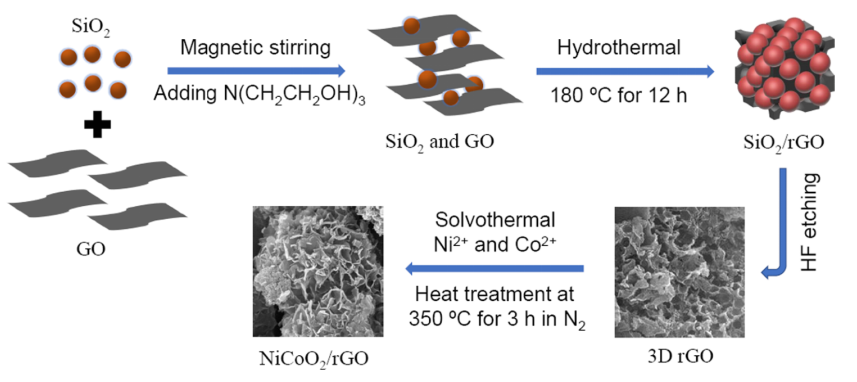

圖1. NiCoO₂/rGO復合材料的制備過程示意圖。

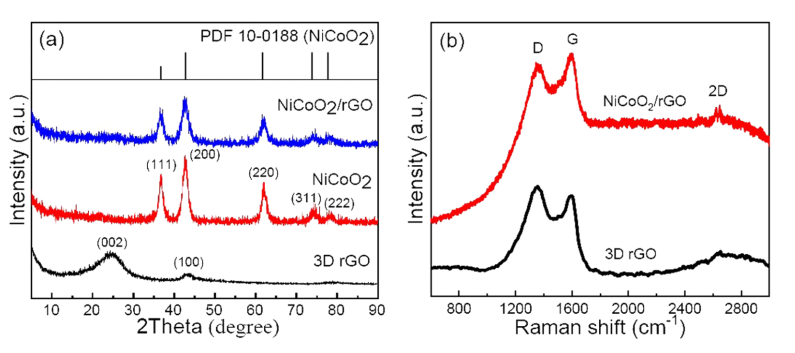

圖2. (a) 3D rGO、NiCoO₂和NiCoO₂/rGO的XRD譜圖。(b) 3D rGO和NiCoO₂/rGO的拉曼圖譜。

圖3. (a) SiO₂， (b) SiO₂/rGO和(c) 三維 rGO的SEM圖像。(d)三維rGO 的TEM圖像。

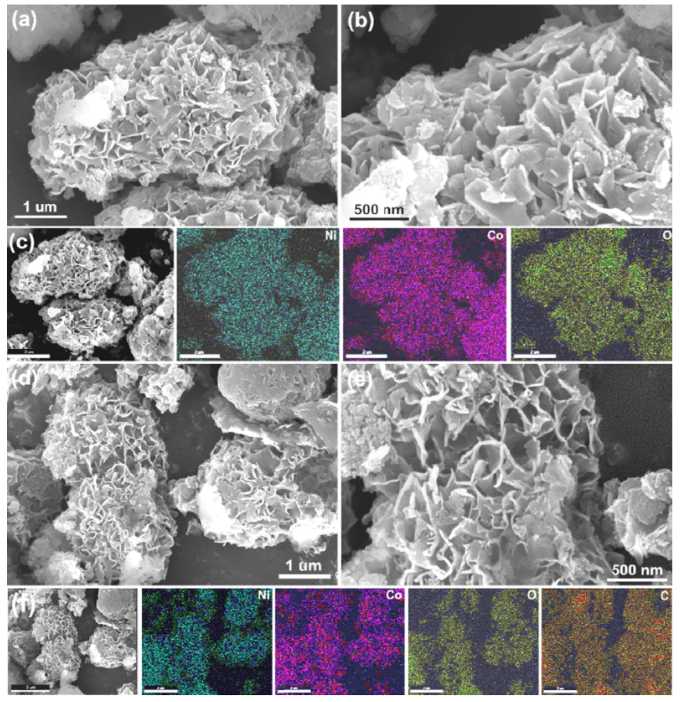

圖4. (a-c) NiCoO₂和(d-f) NiCoO₂/rGO的SEM圖像和EDS元素映射圖譜。

圖5. (a) NiCoO₂和(b) NiCoO₂/rGO電極在0.2 mV s^-1掃描速率下的前三個循環的CV圖。電流密度為100mA g^-1時(c). NiCoO₂和(d) NiCoO₂/rGO電極前三個循環的放電/充電曲線。

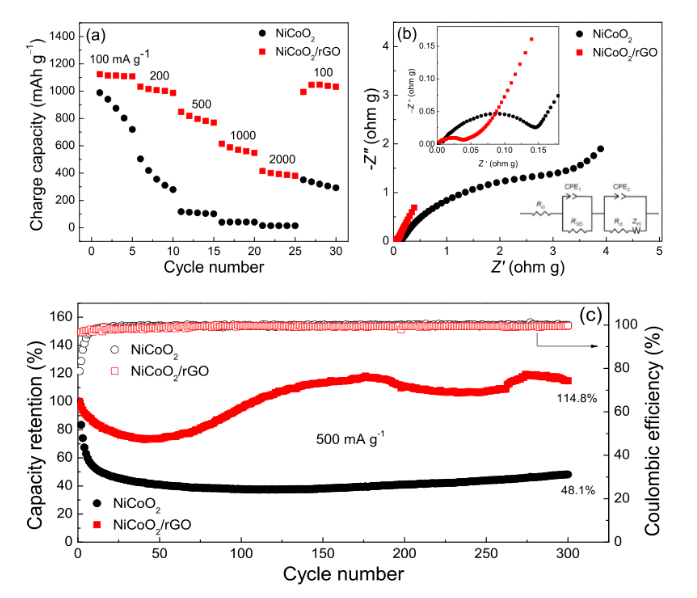

圖6. NiCoO₂和NiCoO₂/rGO電極的(a)倍率性能，(b) Nyquist圖(插圖為高頻范圍內Nyquist圖的特寫視圖和相應的等效電路模型)和(c)循環性能(500 mA g^-1)。

       相關研究成果由上海大學理學院化學系Anbao Yuan 和 Jiaqiang Xu等人于2023年發表在Materials Science & Engineering B (https://doi.org/10.1016/j.mseb.2022.116101)上。原文：Honeycomb-like three-dimensional reduced graphene oxide supported NiCoO₂/rGO composite anode material to boost lithium storage performance。

轉自《石墨烯研究》公眾號
