膠體量子點(QD)/石墨烯納米雜化異質結構為量子傳感器提供了一種有前途的方案，因?yàn)樗鼈兝昧肆孔狱c(diǎn)中的強量子限制，具有增強的光-物質相互作用、光譜可調性、抑制的聲子散射和室溫下石墨烯中非凡的電荷遷移率。在這里，我們報告了一個靈活的，九通道的 PbS 量子點/石墨烯納米混合成像陣列在聚對苯二甲酸乙二酯上的開發，使用了一個簡單的工藝，用于器件制造，信號采集和處理。PbS 量子點/石墨烯成像陣列具有高度均勻的光響應特性。在1.0 V 偏置下，400-1000nm 入射光[紫外-可見-近紅外(UV-vis-NIR)]的最高響應度為9.56 × 10
3-3.24 × 10
3A/W，功率為900pW。此外，該陣列具有一致的光譜響應，彎曲到幾毫米的曲率半徑。在紫外-可見-近紅外(UV-vis-NIR)范圍內的寬波長成像表明，量子點/石墨烯納米雜化體為柔性光探測器和成像器提供了一種可行的方法。

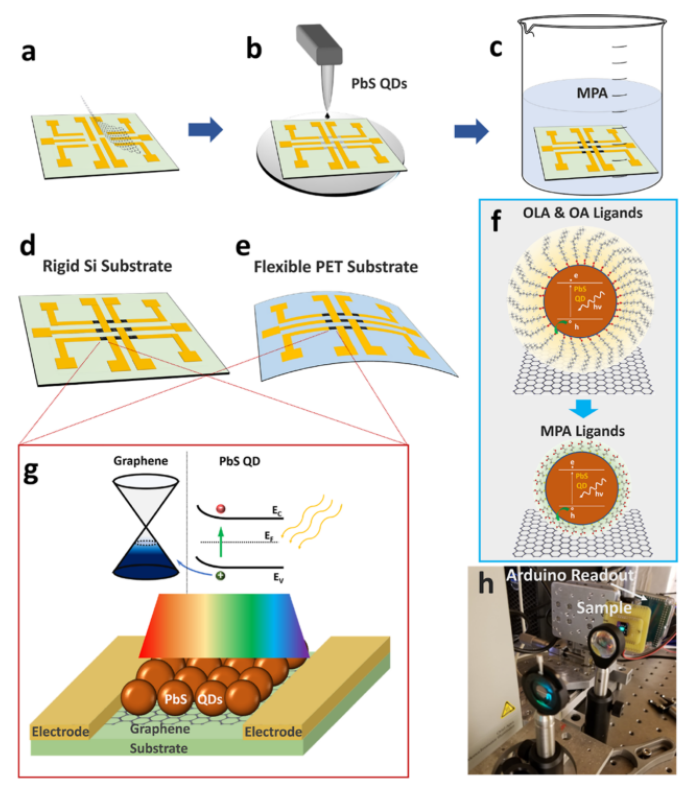

圖1.(a-c)九通道 PbS 量子點/石墨烯傳感器陣列的器件制作方法。(b)石墨烯通道上的 PbS QD 涂層; 以及 MPA 配體交換。(d，e)是分別在剛性硅和柔性 PET 襯底上制作的9通道 PbS 量子點/石墨烯傳感器陣列的示意圖。(f)用短鏈導電 MPA 配體封裝 PbS 量子點以促進從量子點到石墨烯的電荷轉移的替換長鏈絕緣 OLA 和 OA 配體的示意圖。(g)九通道 PbS 量子點/石墨烯傳感器陣列中像素的結構示意圖和 PbS 量子點/石墨烯界面上的內置電場。(h)使用 Arduino 讀出器在九通道 PbS 量子點/石墨烯光電探測器陣列上進行傳輸成像的光學設置。

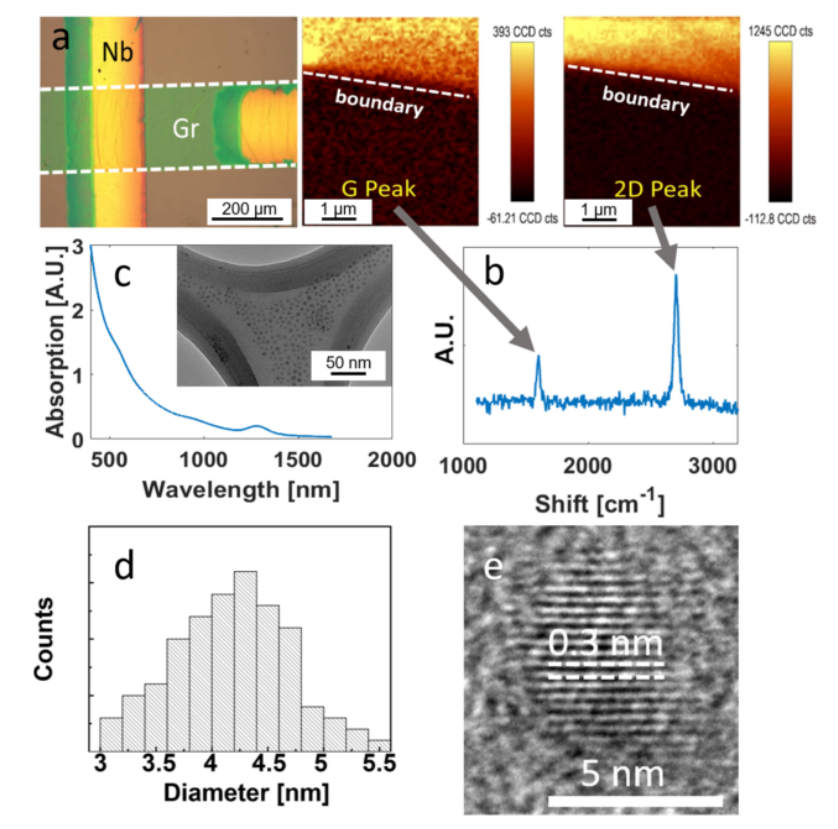

圖2。(a)在量子點沉積之前，在九通道 PbS 量子點/石墨烯傳感器陣列上的石墨烯或“ Gr”通道的光學圖像。(b)石墨烯/Si 和 Si 之間邊界處的 G 峰(左上)和2D 峰(右上)的拉曼圖，以及石墨烯上隨機選擇的點的拉曼光譜。單層石墨烯的 I
2D/I
G > 2。(c)在1200nm 附近顯示吸收峰的 PbS 量子密度吸收光譜。插圖顯示了 PbS 量子點的 TEM 圖像，表明了 PbS 量子點的大小和均勻性。(d) PbS 量子點直徑大小的分布。(e) PbS 量子點的高分辨透射電鏡圖像。條紋間距約為0.3 nm，相當于 PbS 的(200)晶格面。
.png)
圖3。(a)在硅襯底上的九通道 PbS 量子點/石墨烯傳感器陣列上的選定像素在制作后的少數選定次數上的動態光響應。入射光功率為230nW，波長為500nm。整個像素的偏置電壓為1.0 V (b)三個光開/關周期，顯示重現性以及上升和下降時間定義。(c)相同的九通道 PbS 量子點/石墨烯傳感器陣列對400-1000nm 范圍內幾個選定波長的入射光功率的光響應性。(d)相同的九通道 PbS QD/石墨烯傳感器陣列對入射光功率為900pW 和偏置電壓為1.0 V 的波長的檢測率顯示相同的九通道 PbSQD/石墨烯傳感器陣列對入射光功率為900pW 和波長為500nm 的偏置電壓的歸一化響應性。數據在6783A/W 的1V 響應下進行了歸一化處理。
圖4。(a)硅基板上的九通道 PbS QD/石墨烯傳感器陣列對2.5 μW 的入射光功率和1V 的偏置電壓的波長和通道(像素)的響應度在500nm 的波長下9個像素的歸一化響應度。(c)在黑暗中使用帶有“ X”的陰影掩模顯示五個中心通道和四個角通道的透射成像示意圖。(d)使用中的歸一化方法對9個像素進行歸一化響應，顯示“ X”陰影掩模成像的結果。

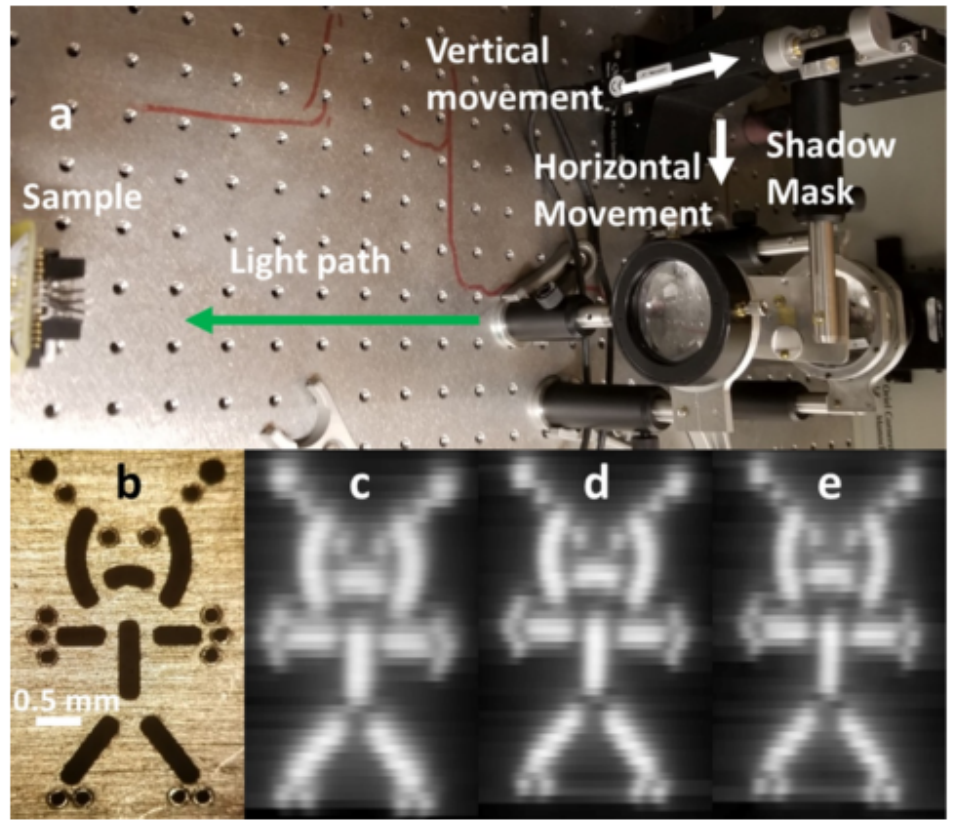

圖5。(a)顯示陰影掩模位置的圖像掃描系統，透過線性致動器水平和垂直掃描，以取得安裝在“樣本”位置的九通道 PbSQD/石墨烯傳感器陣列上的傳輸圖像。(b)透過光束掃描以在陣列上產生傳輸圖像的陰影掩模的光學圖像。(c-e)通過在400，(d)500和1000nm 的波長的襯底上的九通道 PbS QD/石墨烯傳感器陣列獲得的圖像。

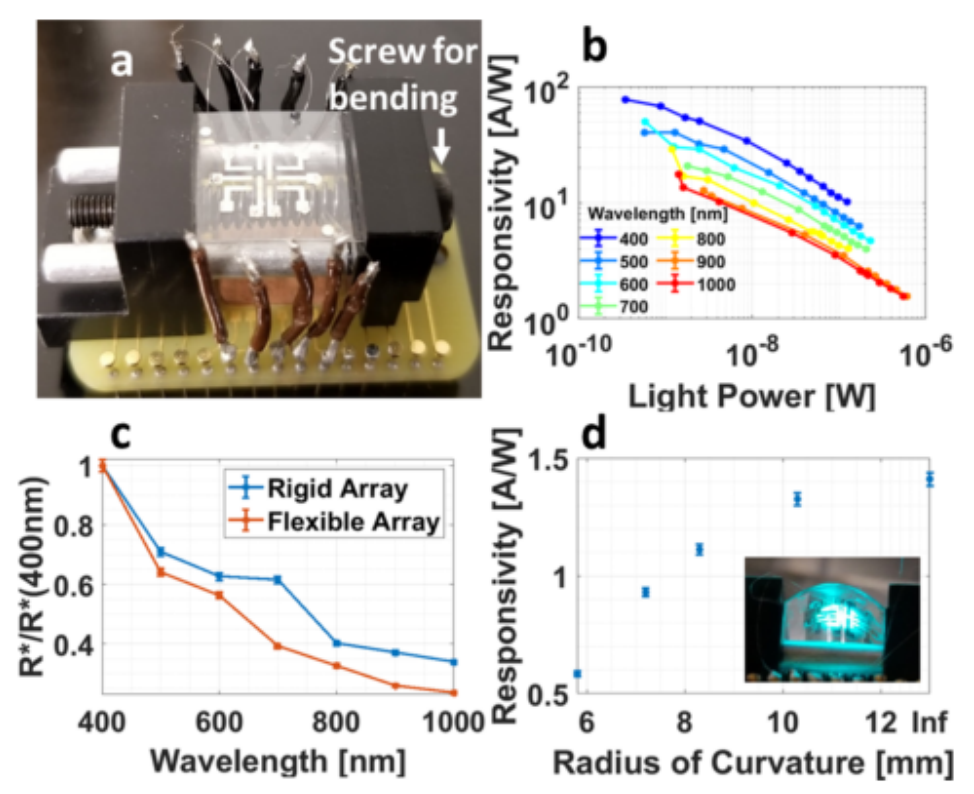

圖6。(a)在 PET 基板上安裝在彎曲虎鉗上的九通道 PbS QD/石墨烯傳感器陣列。轉動圖中所示的螺絲，將虎鉗的兩邊連接在一起產生彎曲。(b) PET 陣列對幾個選定波長的入射光功率的歸一化響應率和1V 的偏置電壓柔性 PET 陣列的響應率作為入射光波長的函數以及剛性 Si 陣列，兩者都在400nm 處歸一化以進行比較。在這種情況下，入射光功率約為120nW，偏置電壓為1 V (d)對于具有500nm 照明的 PET 陣列，響應率與曲率半徑之比。這種情況下的光功率為2.5 μW，偏置電壓為1 V。 插圖展示了在彎曲條件下的陣列，并用500nm 光照明。
圖7.在 PET 上分別以400，(b)500和1000nm 的波長用9通道 PbS QD/石墨烯混合傳感器陣列拍攝的圖像。

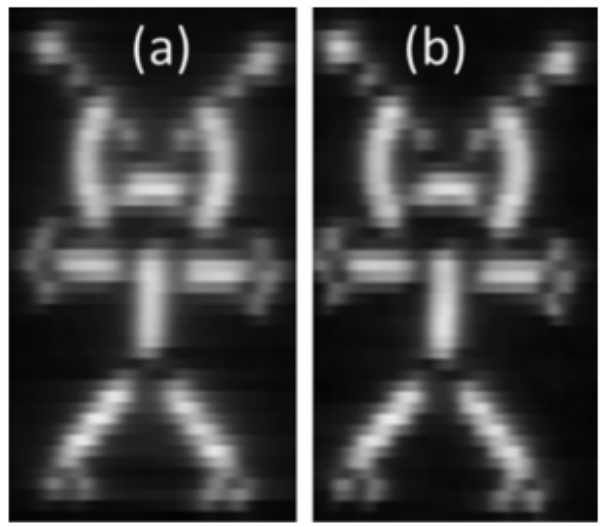

圖8.在 PET 上用9通道 PbS QD/石墨烯混合傳感器陣列拍攝的圖像，陣列平坦，(b)彎曲半徑為5厘米。
相關科研成果由堪薩斯大學Andrew Shultz、Bo Liu和Judy Z. Wu等人于2022年發表在ACS Applied Nano Materials（https://doi.org/10.1021/acsanm.2c03839）上。原文：Development of Broadband PbS Quantum Dot/Graphene Photodetector Arrays with High-Speed Readout Circuits for Flexible Imagers。
