通過實(shí)驗(yàn)表征和第一性原理計(jì)算，考慮官能團(tuán)、碳納米管（CNT）的手性和CNT與氧化石墨烯（GO）的接觸面積的影響，研究了CNTs與GO之間的相互作用。結(jié)果表明，氧化石墨烯可以有效地改善碳納米管的分散性。氧化石墨烯濃度越高，碳納米管的分散性越好。環(huán)氧基是首選官能團(tuán)，
Eint值最高，其次是羥基。C p-O p 軌道之間的雜化形成離子鍵是增強(qiáng)CNT與環(huán)氧基團(tuán)之間粘附力的主要相互作用。對(duì)于羥基和羧基，碳納米管與官能團(tuán)之間的相互作用歸因于C-H共價(jià)鍵。GO對(duì)ac-CNT的分散作用比zz-CNT更明顯。與官能團(tuán)相比，氧化石墨烯與碳納米管的接觸面積對(duì)相互作用的影響更為顯著。增加接觸面積有利于改善碳納米管與氧化石墨烯的相互作用。

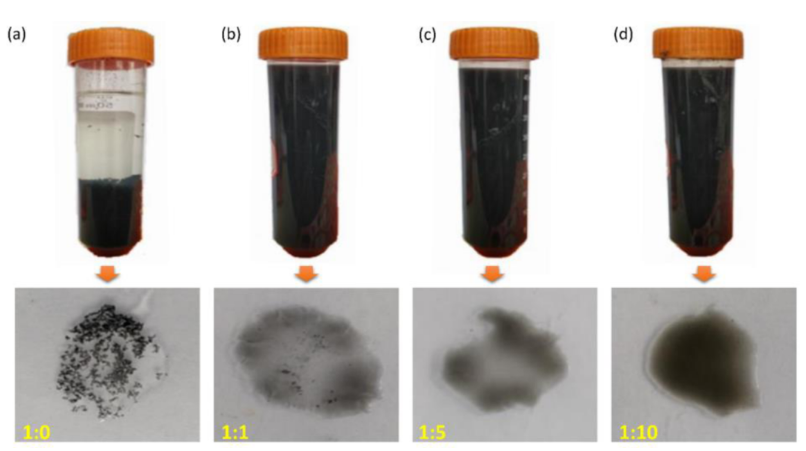

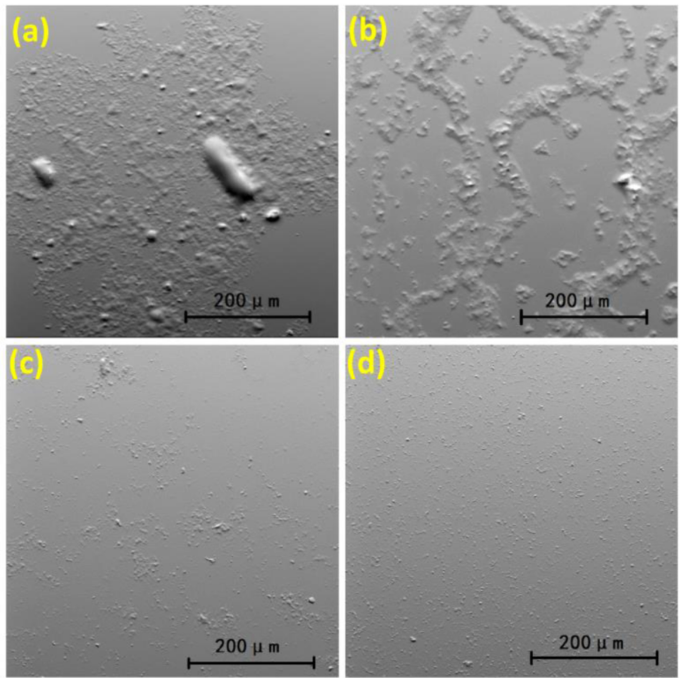

圖1. 不同濃度比例的CNTs/GO混合溶液的顯微照片((a) CNTs/GO=1:0;(b) CNTs/GO = 1:1;(c) CNTs/GO = 1:5;(d)CNTs/GO = 1:10)。
圖2. 不同濃度比例的CNTs/GO混合溶液的微觀形貌((a) CNTs/GO=1:0;(b) CNTs/GO = 1:1;(c) CNTs/GO = 1:5;(d)CNTs/GO = 1:10)。

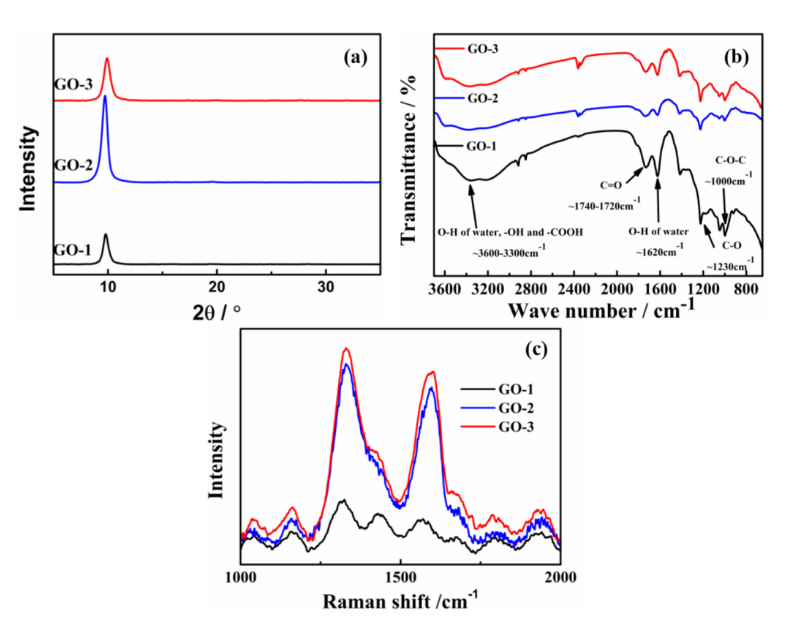

圖3. 不同氧化度的GO的(a) XRD、(b) FTIR和(c)拉曼光譜。
圖4. 不同氧化度的氧化石墨烯的C1s XPS光譜。

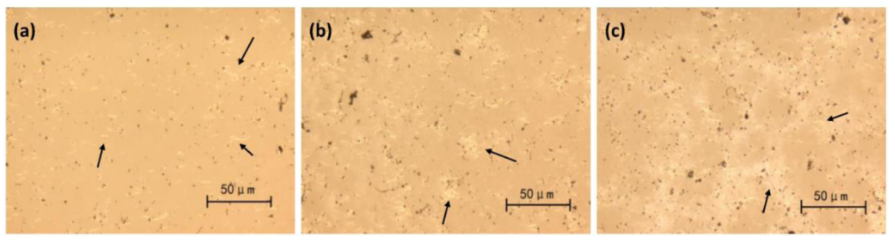

圖5. CNTs和GO混合溶液的光學(xué)顯微結(jié)構(gòu)。(a) GO-1， (b) GO-2和(c) GO-3。

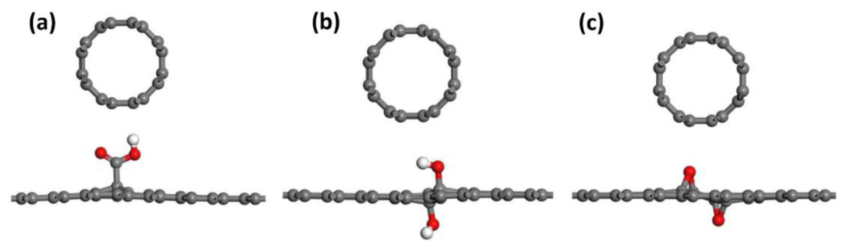

圖6. 具有不同官能團(tuán)的初始偽AB-型堆積結(jié)構(gòu)。(a) ac-CNT/GO-COOH， (b) ac-CNT/GO-OH， (c) ac-CNT/GO-O 。

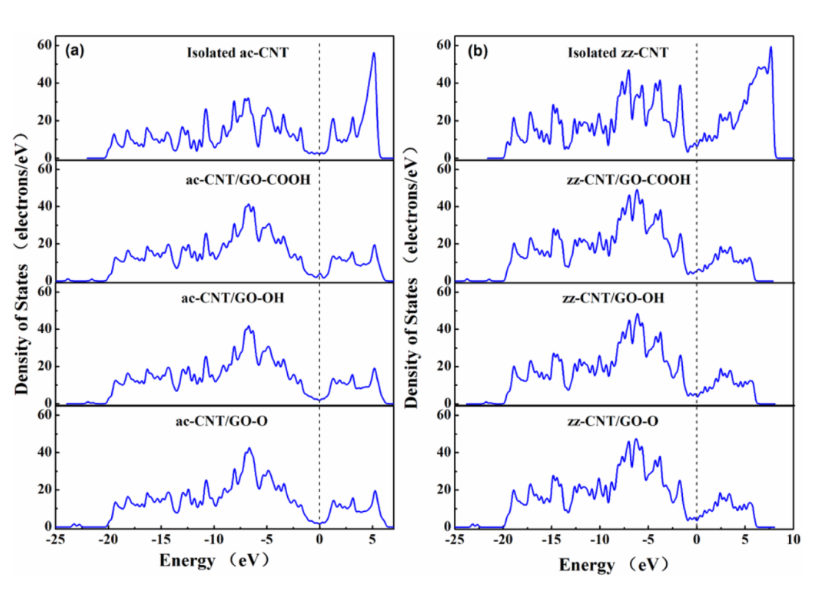

圖7. CNT與GO交互前后的DOS。

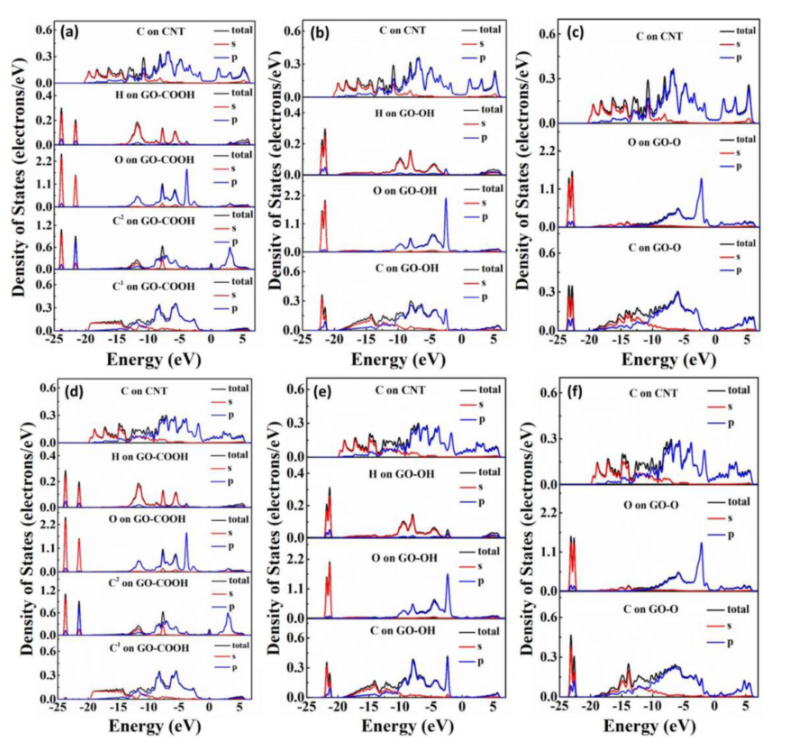

圖8. CNT手性不同時(shí)CNTs -GO復(fù)合物弛豫后的PDOS。(a)ac-CNT / GO-COOH, (b) ac-CNT /GO-OH,(c) ac-CNT /GO-O,(d) zz-CNT / GO-COOH (e) zz-CNT/GO-OH,(f) zz-CNT/GO-O。

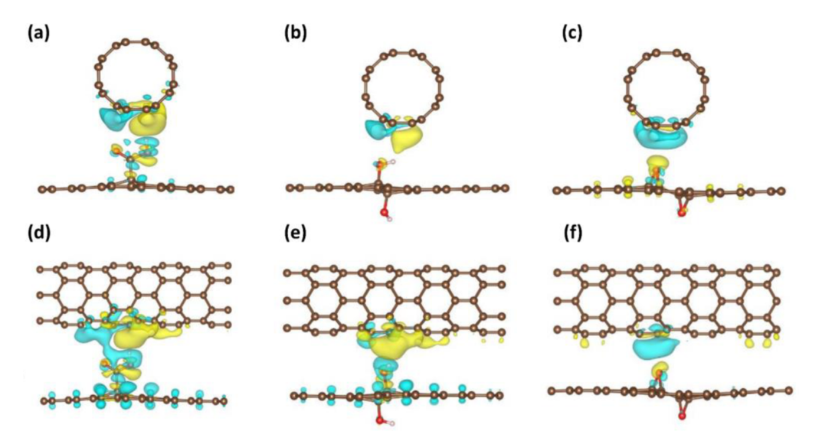

圖9. CNT與GO與不同官能團(tuán)相互作用的電子密度差。(a)ac-CNT / GO-COOH, (b) ac-CNT /GO-OH,(c) ac-CNT /GO-O,(d) zz-CNT / GO-COOH (e) zz-CNT/GO-OH,(f) zz-CNT/GO-O。

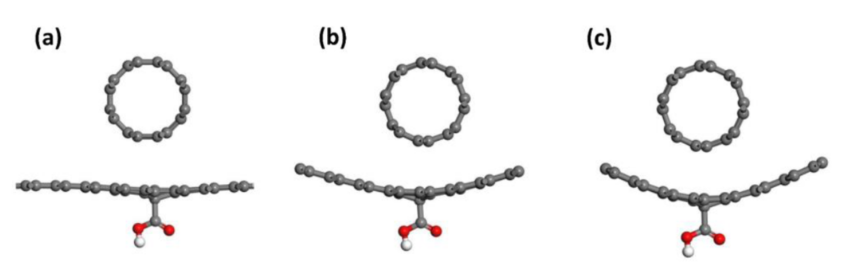

圖10. 不同曲率時(shí)ac-CNT與GO之間的初始偽AB-型堆積結(jié)構(gòu)。(a) 0 nm
-1,(b) 0.25 nm
-1,(c) 0.37 nm
-1。
圖11. 不同曲率時(shí)ac-CNT與GO之間相互作用的電子密度差。(a) 0 nm
-1,(b) 0.25 nm
-1,(c) 0.37 nm
-1。
相關(guān)研究成果由重慶大學(xué)航空航天學(xué)院Youzhi Gao等人于2022年發(fā)表在Surfaces and Interfaces (https://doi.org/10.1016/j.surfin.2022.101836)上。原文：Experimental and first-principles study of the interactions between graphene oxide and carbon nanotube。
轉(zhuǎn)自《石墨烯研究》公眾號(hào)
