二維材料基水凝膠已廣泛應用于各種電子產品的擠出型3D打印油墨。但是，水凝膠油墨的粘度不夠高，無法維持自支撐結構而不發生建筑變形。使用低粘度水凝膠油墨也很難調整印刷設備的微觀結構。通過模擬細胞膜上的磷脂雙層，將兩親型表面活性劑非乙二醇單十二烷基醚(C12E9)加入到MXene水凝膠中。C12E9的加入提供了MXene薄片的兩親性，并產生了MXene薄片的3D互聯網絡。3D互聯網絡提供高粘度，均勻的鱗片分布，增強油墨的可打印性。這種油墨有利于MXene薄片在擠壓過程中的對齊，以及對齊的微孔和亞微孔結構的形成，從而提高了打印的微超級電容器的電化學性能。本研究為微電子學的可調諧微結構的制備提供了一個范例。

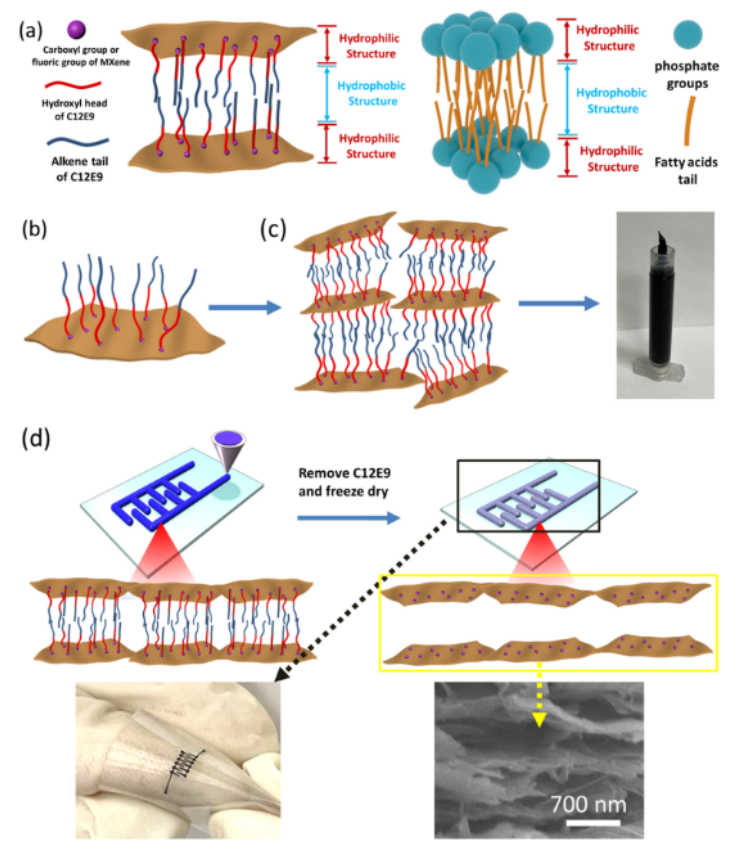

圖1 MXene/C12E9油墨制備及3D打印微超級電容器概述。

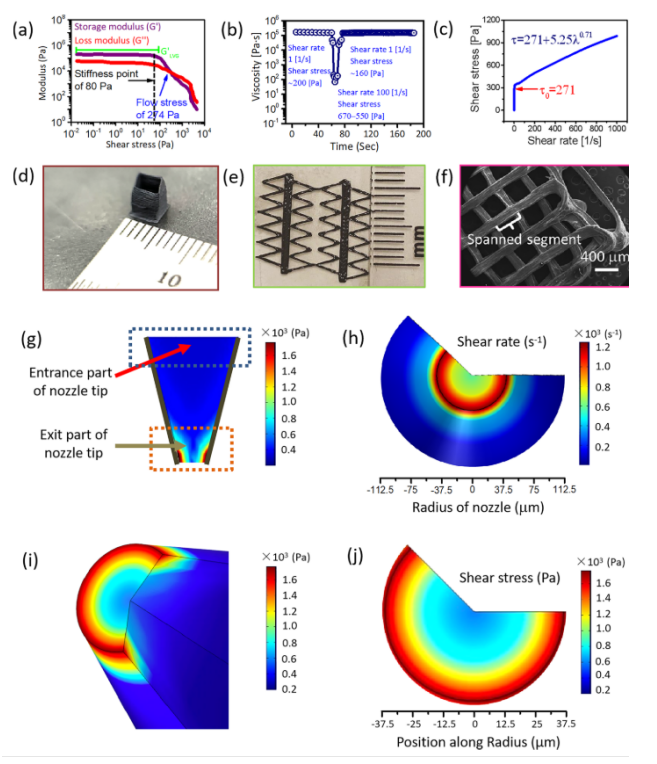

圖2. (a) MXene/C12E9油墨振蕩應變函數的存儲(G’)和損耗(G″)模量。(b)油墨粘度隨時間的變化。(c)擬合Herschel - Bulkley流體模型的MXene/C12E9油墨剪切應力與剪切速率的關系。(d和e) 3D打印的多層獨立建筑的數字照片插圖。(f)具有自支撐微米級層的3D MXene支架的SEM圖像。 (h)噴嘴尖端墨水的剪切速率分布及其半徑值。3D模型中墨在噴嘴尖端內部和在噴嘴尖端出口部分剪切應力分布的模擬結果。

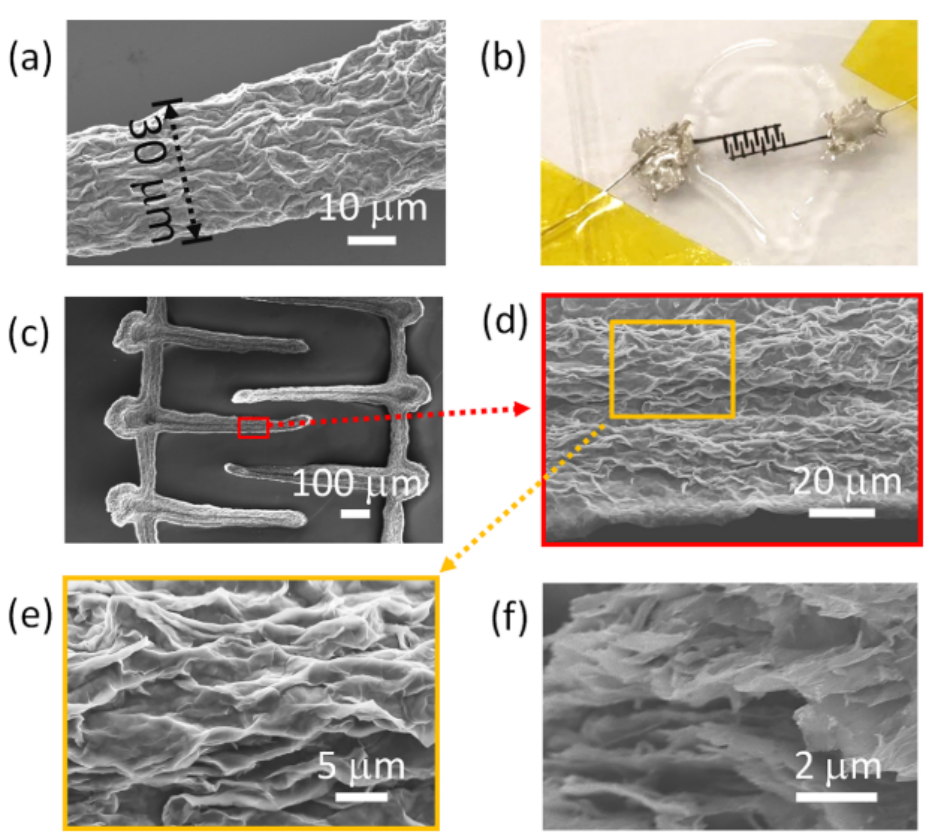

圖3 (a)由寬度為30 μm的MXene/C12E9油墨制成的擠壓MXene絲的SEM圖像。(b)帶有連接電線和電解液的打印MSC的數碼照片。(c)俯視圖斷層掃描圖像。(d、e)不同放大倍數的SEM圖像。(f)使用MXene/C12E9油墨打印MXene電極的切割截面表面的SEM圖像。

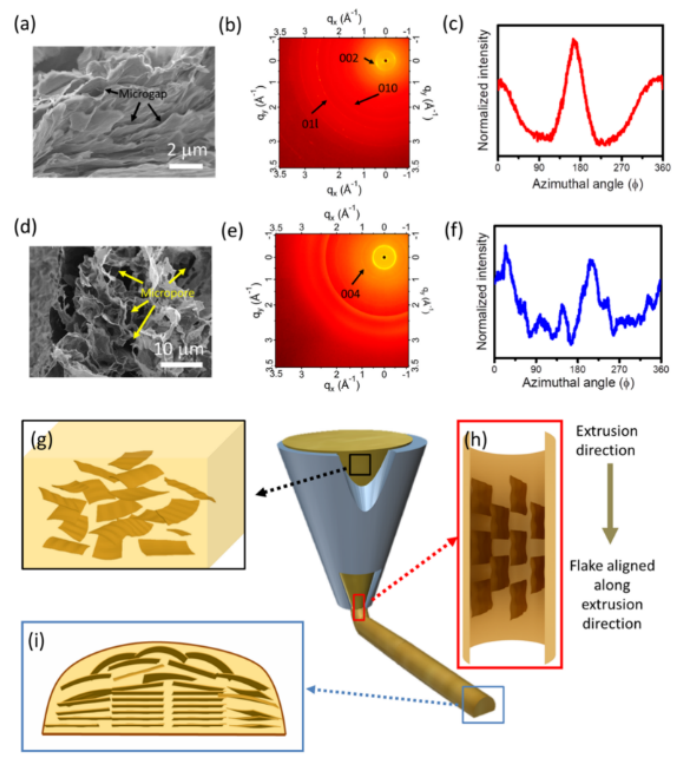

圖4. (a) SEM圖像，(b) 2D WAXS散射模式，和在3D打印MXene/C12E9墨水產生的定向MXene薄片的區域內沿?方向±90°的(002)峰的標準化2D-WAXS方位強度分布。(d) SEM圖像，(e) 2D WAXS散射模式，和 2D-WAXS方位強度分布沿?方向±90°隨機排列的MXene薄片由3D打印MXene水凝膠產生的區域。(g, h, i)擠出過程中MXene薄片在油墨內部的排列變化示意圖。
圖5。(a) 3D打印MXene MSCs在5和10 mV s−1的循環伏安曲線。(b)不同掃描速率下MSCs的面積電容。(c)間充質干細胞的面電容與面電流密度。(d) 20 mV s
−1掃描速率下5個周期后的MSCs電化學阻抗譜數據。(e)多層MXene MSCs表現出與厚度無關的電容。(f和g) MXene電極內離子轉移路徑的示意圖，(f)排列的薄片和隨機排列的薄片。(h)質量載荷為10.1 mg cm
-2的打印MSC
-1的照片。(i) MSCs在5 mV s
−1掃描速率下在不同彎曲角度下的CV曲線。
相關科研成果由華南理工大學制漿造紙工程國家重點實驗室Yu Lin Zhong和Xinwen Peng等人于2022年發表在ACS Nano (https://doi.org/10.1021/acsnano.2c05445)上。原文：Cytomembrane-Inspired MXene Ink with Amphiphilic Surfactant for 3D Printed Microsupercapacitors。
轉自《石墨烯研究》公眾號
