采用1,10-菲羅啉輔助熱解法制備了鈷基納米顆粒(Co/CoO/NG-T)修飾的N-摻雜石墨烯。優(yōu)化后的Co/CoO/NG-800表現(xiàn)出優(yōu)異的性能，E
1/2,
ORR為0.82 V vs. RHE和η
OER, 10 mA cm-2為407 mV。2000次循環(huán)后半波電位負移僅為20 mV, 5 h后保持率達94%，具有良好的穩(wěn)定性。其突出的性能歸因于Co基與N-摻雜石墨烯之間電子的相互作用，以及活性吡啶- N基團的存在。這項工作為設(shè)計高效的非貴金屬基電催化劑提供了范例。

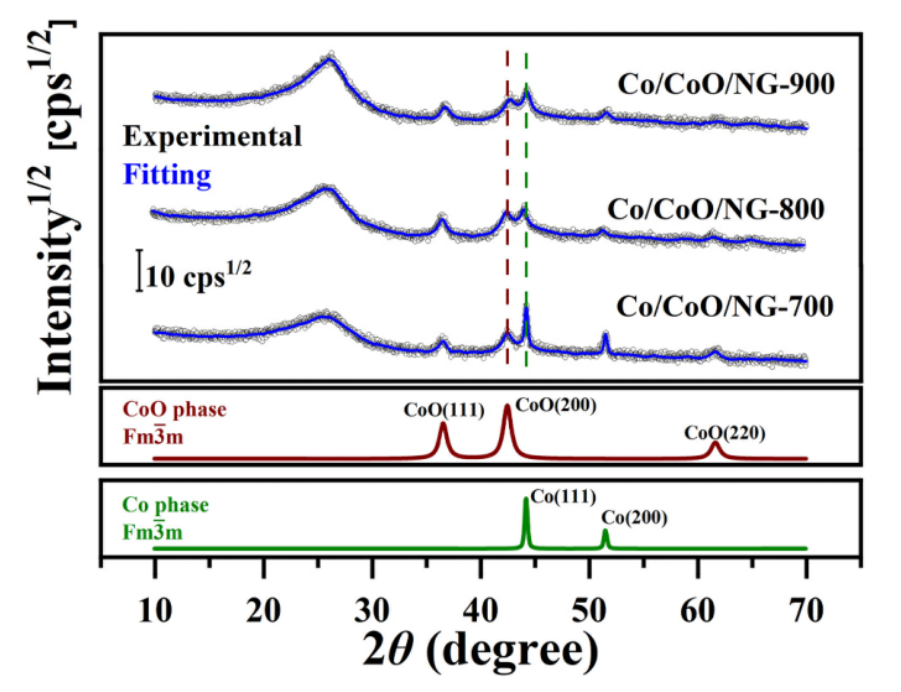

圖1. 不同熱解溫度(700、800、900℃)下Co/CoO/NG樣品的X-射線衍射分析
圖2. Co/CoO/NG-800樣品的TEM圖像和粒徑分布曲線(插圖) 。
圖3. Co/CoO/NG-T催化劑的(A) N 1 s和(B) Co 2p的XPS圖譜。

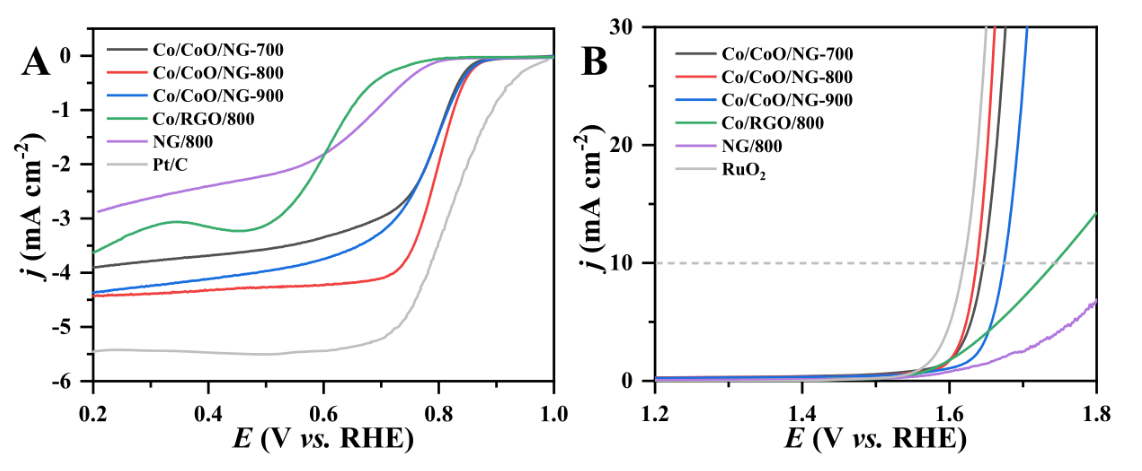

圖4. (A) Co/CoO/NG-T、Co/RGO/800、NG/800和Pt/C催化劑在O
2飽和0.1 M KOH溶液中，1600 rpm，掃描速率為5 mV s
-1的LSV曲線;(B) O
2飽和1 M KOH溶液中，1600 rpm，掃描速率為5 mV s
-1下OER的LSV曲線。
相關(guān)研究成果由北京化工大學化學學院、化工資源有效利用國家重點實驗室Jing Wang等人于2022年發(fā)表在Catalysis Communications(https://doi.org/10.1016/j.catcom.2022.106428)上。原文：Synthesis and electrocatalytic performance of N-doped graphene embedded with Co/CoO nanoparticles towards oxygen evolution and reduction reactions。
轉(zhuǎn)自《石墨烯研究》公眾號
