界面調(diào)制是影響金屬酞菁(MPc)/g-C
3N
4異質(zhì)結(jié)醇選擇性有氧氧化光活性的關(guān)鍵因素。在此，我們成功地制備了N-摻雜石墨烯調(diào)制的CoPc/g-C
3N
4納米片(CoPc/NG/CN)異質(zhì)結(jié)。相比于僅含CN時，優(yōu)化的CoPc/NG/CN光催化劑在O
2作為氧化劑時，對苯甲醇的氧化光活性提高了約4倍，對苯甲醛的選擇性為~99%，對2,4 -二氯苯酚的降解率提高約9倍。通過N
2氣氛下的穩(wěn)態(tài)表面光電壓響應(yīng)、時間分辨的光致發(fā)光光譜、單波長光電流作用光譜和電化學(xué)O
2還原測量，證實了CoPc/NG/CN異質(zhì)結(jié)卓越的光活性，是因為具有良好電子誘導(dǎo)能力的NG的調(diào)制促進了CoPc和CN之間的界面電荷轉(zhuǎn)移。此外，N摻雜后NG中更多的富羥基可以通過H-鍵效應(yīng)誘導(dǎo)CoPc分子高度分散，導(dǎo)致CoPc暴露的數(shù)量增加，成為可見光吸收單元，單個Co
2+位點成為O
2活化的催化中心，從而進一步有利于光催化氧化過程。這項工作為制備高效支撐的MPC-基異質(zhì)結(jié)光催化納米材料提供了一種可行的界面調(diào)制策略。

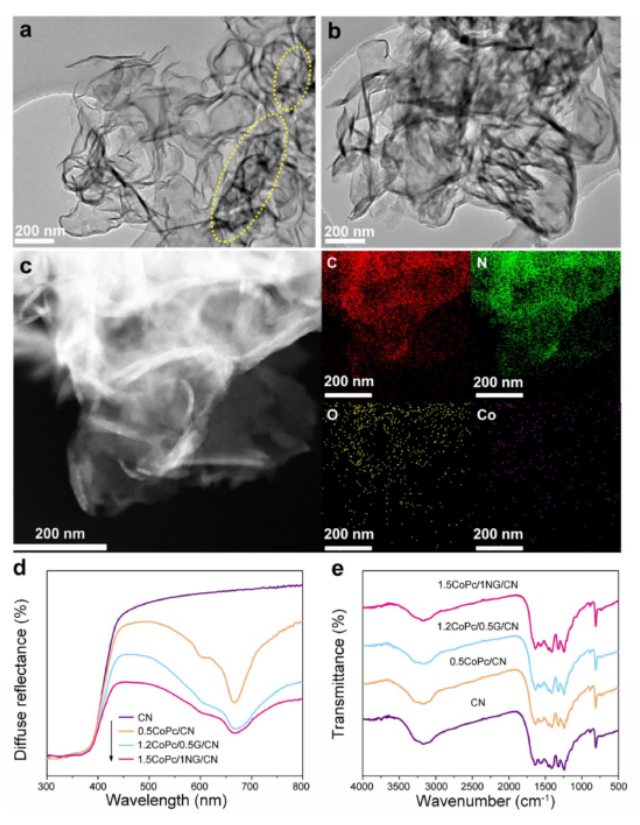

圖1. (a) 0.5CoPc/CN、(b) 1.5CoPc/1NG/CN的TEM圖像。(c) 1.5CoPc/1NG/CN的HAADF-STEM圖像，以及元素C、N、O和Co對應(yīng)的EDX映射圖像。(d) CN、0.5CoPc/CN、1.2CoPc/0.5G/CN和1.5CoPc/1NG/CN的UV-Vis DRS。(e) CN、0.5CoPc/CN、1.2CoPc/0.5G/CN和1.5CoPc/1NG/CN的FT-IR光譜。

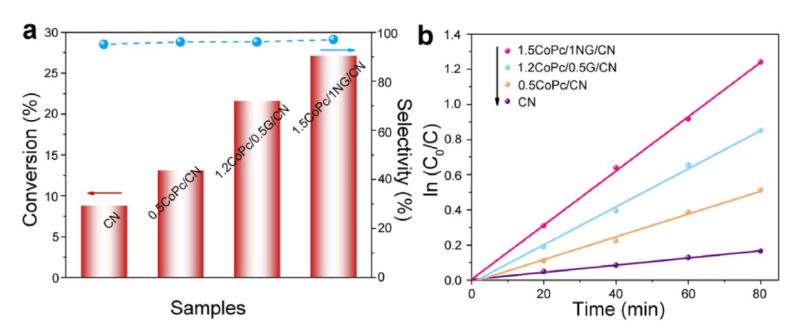

圖2. (a)苯甲醇轉(zhuǎn)化的光催化活性，(b)在可見光照射下對CN、0.5CoPc/CN、1.2CoPc/0.5G/CN和1.5CoPc/1NG/CN的2,4- DCP降解動力學(xué)。

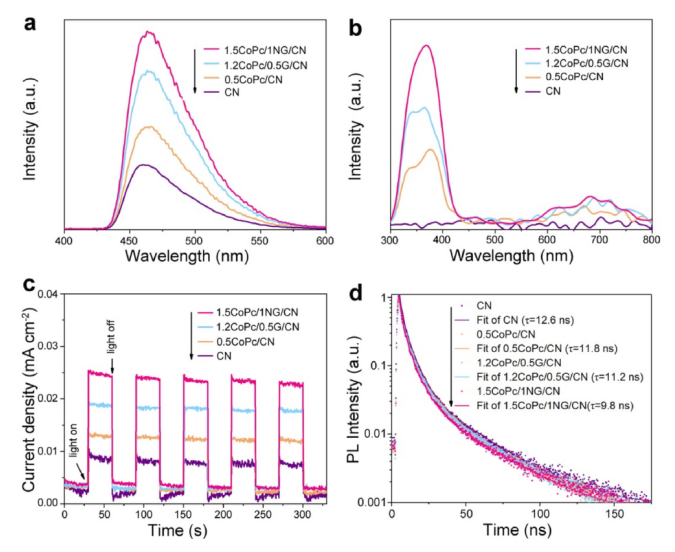

圖3. (a)可見光照射下形成的羥基自由基的熒光光譜，(b) N
2氣氛下的SPS響應(yīng)，(c)瞬態(tài)光電流，(d) CN、0.5CoPc/CN、1.2CoPc/0.5G/CN和1.5CoPc/1NG/CN的時間分辨PL (TR-PL)光譜。

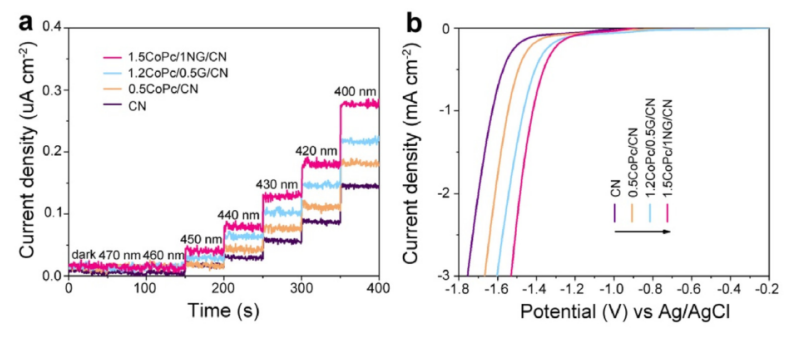

圖4. (a)單色光電流作用譜，(b) CN、0.5CoPc/CN、1.2CoPc/0.5G/CN和1.5CoPc/1NG/CN 的O
2氣泡電化學(xué)還原曲線。

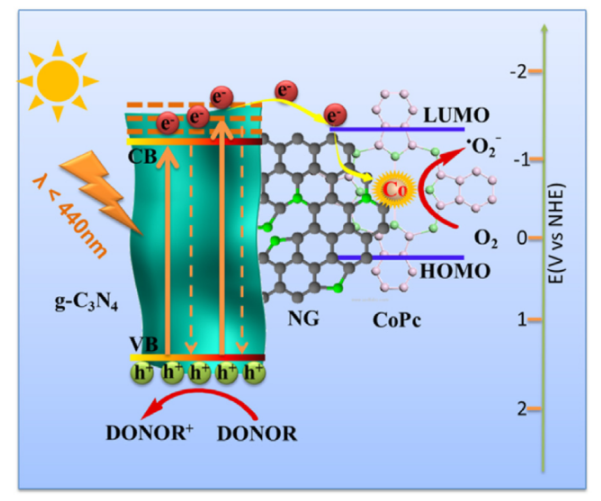

圖5. 可見光照射下1.5CoPc/1NG/CN異質(zhì)結(jié)主電荷轉(zhuǎn)移模式示意圖。
相關(guān)研究成果由哈爾濱理工大學(xué)材料科學(xué)與化學(xué)工程學(xué)院Xiaoyu Chu等人于2022年發(fā)表在Materials Today Energy (https://doi.org/10.1016/j.mtener.2022.100963)上。原文：Improved visible-light activities of ultrathin CoPc/g-C
3N
4 heterojunctions by N-doped graphene modulation for selective benzyl alcohol oxidation。
轉(zhuǎn)自《石墨烯研究》公眾號
