氧化石墨烯(GO)對外場刺激的響應性能使其在擴展光電器件的適用性方面具有競爭力。本文展示了GO在直流(DC)電場下的響應行為。此外，還制備了不同GO摻雜濃度的GO摻雜藍相液晶復合材料(GO-BPLCs)。討論了GO與BPLCs的有效結合。在給定的氧化石墨烯濃度下，GO的動態電響應、均勻色散、降低各向同性BP轉變溫度、BP冷卻溫度范圍的擴展以及GO-BPLCs的透射和折射模式的靜態光學顯示已經得到驗證。這種在BPLC中摻雜氧化石墨烯的新策略為制造寬溫度范圍、響應靈敏的BPLCs和多功能顯示材料提供了良好的前景。

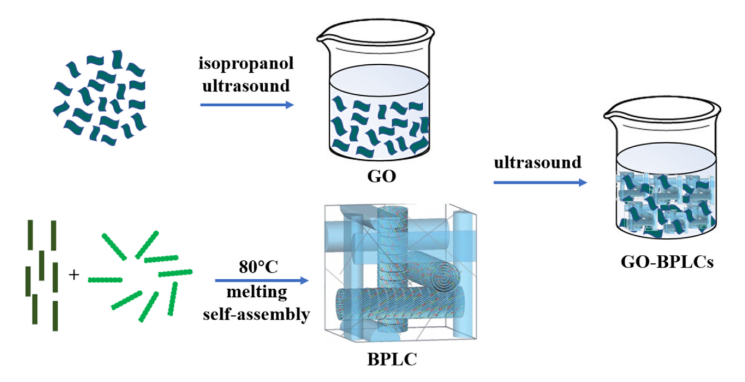

圖1. GO-BPLCs制備過程示意圖。在GO穩定的情況下，GO薄片的存在迫使片晶內的組裝脫離偏斜。

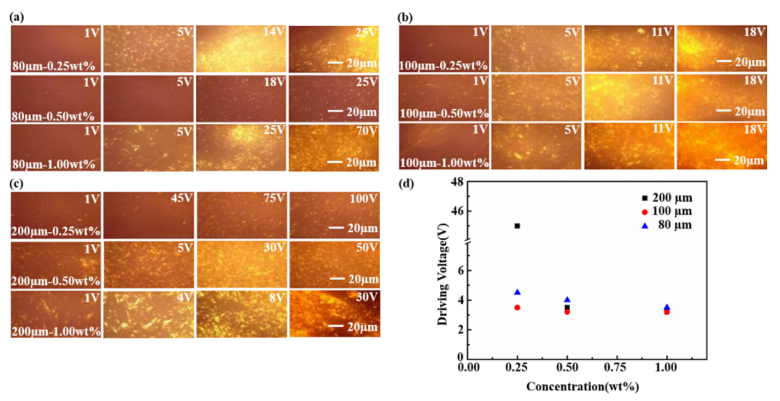

圖2. (a-c) DC電場下GOLC的交叉極化圖像。(d) DC電場下GOLC的濃度與驅動電壓的關系。驅動電壓是使液晶結構微觀取向由各向異性變為各向同性的電壓。

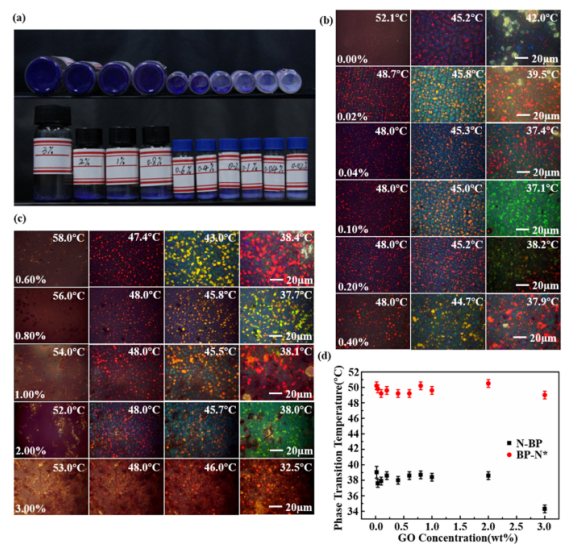

圖3. GO-BPLCs的相變行為。a. GO-BPLCs的數字圖像。b, c. GO-BPLCs相變過程的極化圖像(單元類型:未處理，樣品厚度為100μm)。d. GO-BPLCs冷卻相圖。

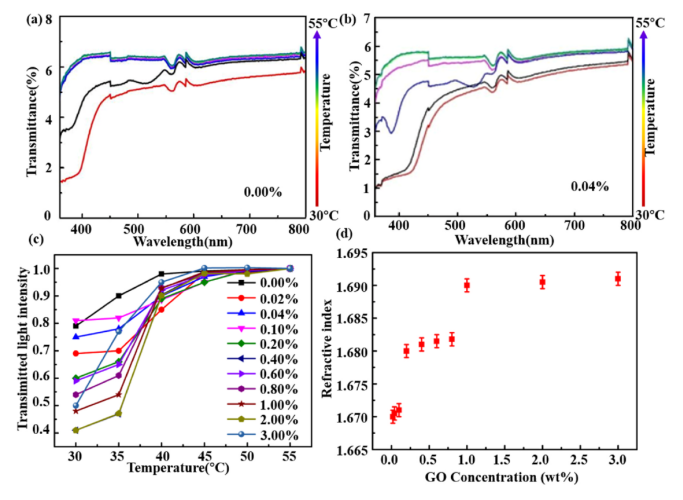

圖4. a, b. 0.00% GO和0.04% GO的BPLCs的透射光譜。c.不同溫度下GO-BPLCs的透光率。d.不同GO含量的GO-BPLCs的折射率。
相關研究成果由徐州工程學院材料與化學工程學院、廣東工業大學材料與能源學院，廣東省功能軟凝聚態物質重點實驗室Congcong Luo和Yingying Chen等人于2021年發表在Optical Materials (https://doi.org/10.1016/j.optmat.2022.111977)上。原文：Response behavior of graphene oxide and graphene oxide doped blue phase liquid crystal composites in external fields。
轉自《石墨烯研究》公眾號
.jpg)
