對于堿性交換膜燃料電池，開發經濟且高效的電催化劑用于緩慢的氫氧化反應(HOR)是極其關鍵的。這里，合成了有序多孔、氮和硫共摻雜的碳載體以支撐鈀單原子位點，該催化劑顯示出優異的堿性HOR性能，實現了超高的陽極電流密度和質量比動力學電流，分別為2.01 mA cm–2和27，719 A g
Pd–1 (在50 mV超電勢下)，不僅優于商業Pt/C催化劑，而且是目前報道的最佳HOR催化劑之一。此外，該催化劑在長期電解過程中幾乎沒有活性衰減，和良好的CO耐受能力。實驗和理論計算表明，鈀單原子位點和雜原子摻雜(氮和硫)的協同效應削弱了H
ad中間體的結合能，從而賦予其優越的HOR活性。這項研究為開發高效、穩定的堿性HOR單原子催化劑提供了重要的指導。

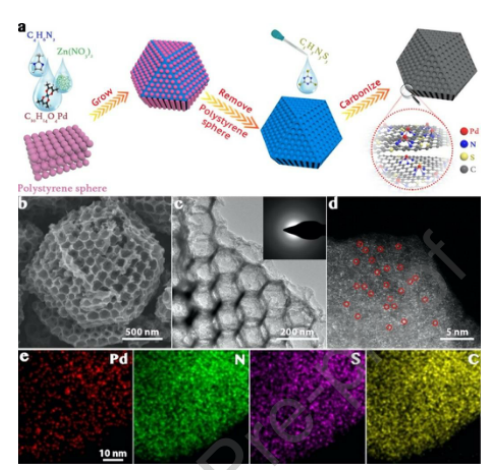

Figure 1. PdSA/N，S-OPC的結構。(a) PdSA/N，S-OPC的合成示意圖。(b)掃描電鏡和(c)透射電鏡圖像以及相應的SAED圖 (插圖)。(d)原子分辨率HAADF-STEM圖像(紅色圓圈表示部分單個鈀位點)。（e）鈀、氮、硫和碳的元素分布圖。
Figure 2.原子結構分析。(a) XANES 和 (b) FT-EXAFS 曲線。（c）Pd foil, PdO,和 PdSA/N,S-OPC樣品的WT分析。（d-e）相應的基于模型的擬合結果。
Figure 3. PdSA/N,S-OPC以及其它對照催化劑的堿性HOR性能。（a）不同樣品的LSV曲線對比。（b）不同轉速下的LSV曲線。（c）比較了質量活性和面積活性。（d）HOR/HER Tafel曲線。（e）微區。（f）CO耐受性評估。

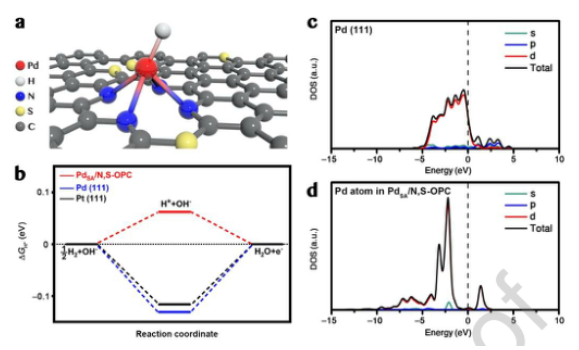

Figure 4. DFT計算。(a)PdSA/N,S-OPC上優化的H
ad吸附構型。(b)不同催化劑表面計算的ΔG
H *。Pd (111) (c)和PdSA/N，S-OPC (d)的DOS曲線。
該研究工作由廣西大學Xijun Liu和天津工業大學Jun Luo課題組于2021年發表在Applied Catalysis B: Environmental期刊上。原文：Single Palladium Site in Ordered Porous Heteroatom-doped Carbon for High-performance Alkaline Hydrogen Oxidation。
轉自《石墨烯研究》公眾號
.jpg)
