在溫和的合成條件下，實現共價有機骨架的簡便制備以及后處理，這對于其在催化和能量存儲領域中的廣泛應用是非常有必要的。這里，通過液相法合成了化學穩定的BPT-COF和新型PT-COF材料。該過程是通過鄰二胺和鄰二酮之間的自發縮聚實現的，并且是在非常低的單體濃度下由COF疇的近平衡生長所驅動。該方法可以原位組裝COFs和COF-GO雜化材料，并通過真空過濾在任意襯底上形成均勻的導電膜。當用作電催化劑時，所制備的膜表現出快速的析氫反應（HER），顯示出低的過電位(10 mA cm-2電流密度時，過電位是45 mV)，和較小的塔菲爾斜率(53 mv dec–1)，這使得該催化劑是活性最高的無金屬催化劑。這項研究結果為制備多功能應用的高π共軛COFs材料開辟了一條新的途徑。
Figure 1. 溶劑熱法或液相合成法構建COFs的示意圖。在稀液相合成策略中，先形成有序成核點，然后在開放體系中生長成COF晶體。

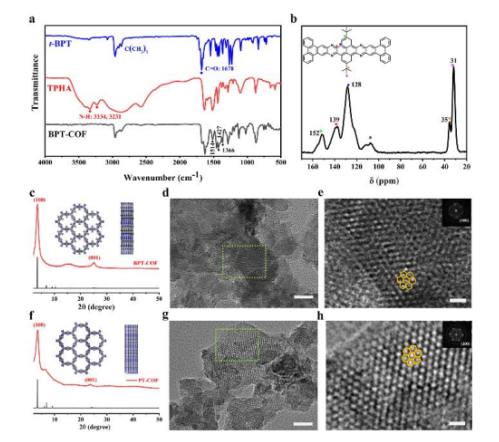

Figure 2.（a）不同樣品的紅外光譜。（b）固態
13C核磁共振波譜。(c)BPT-COF的實驗(紅色)和模擬(黑色)的PXRD圖。(d)BPT-COF的HRTEM圖，比例尺20 nm。(e)圖(d)中選區的放大視圖，比例尺5 nm。(f)、(g)和(h)呈現了PT-COF樣品的表征數據。

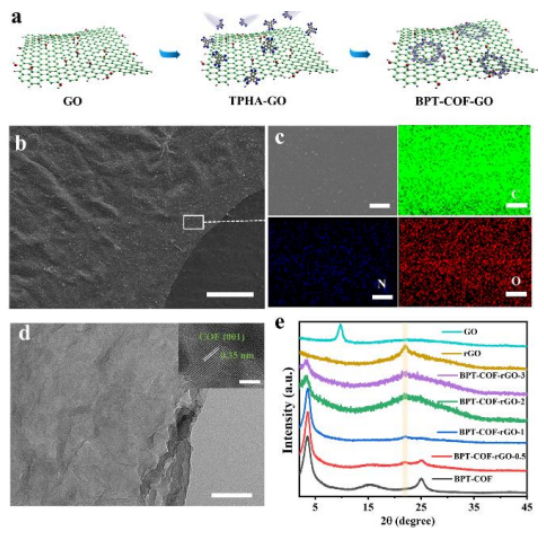

Figure 3．(a)BPT-COF-GO電極的制造示意圖。(2) BPT-COF-GO薄膜的SEM圖像，比例尺100 μm。(c)EDS元素分布。(d)SEM圖像,比例尺100 μm。(e)不同樣品的PXRD圖比較。

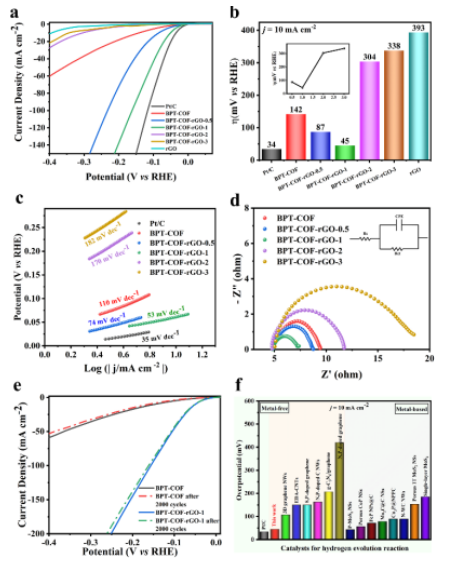

Figure 4．（a）不同樣品在0.5 M H2SO4中的LSV曲線。(b)電流密度為10mA·cm-2時的過電位比較。（c）Tafel曲線。（d）BPT-COF-rGO薄膜的EIS圖，插圖顯示了對應的等效電路圖。（e）2000圈CV循環前后的LSV曲線比較。（d）比較了BPT-COF-rGO和先前報道的材料的HER活性。
該研究工作由中科院化學所北京分子科學國家實驗室Yunqi Liu和Jianyi Chen課題組于2021年發表在Angewandte Chemie International Edition期刊上。原文：Near-Equilibrium Growth of Chemically Stable Covalent Organic Frameworks-Graphene Oxide Hybrid Materials for the Hydrogen Evolution Reaction。
轉自《石墨烯研究》公眾號
.jpg)
