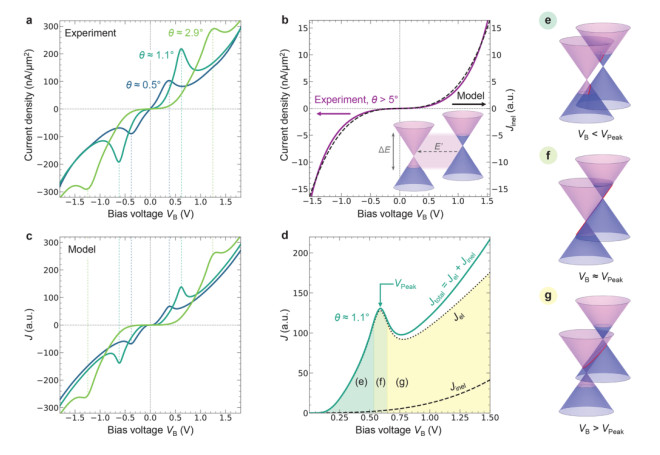

圖 3. Gr/h-BN/Gr 器件的電氣特性。 (a) 三個隧道結器件（8 L h-BN 和 θ ≈ 0.5°、1.1° 和 2.9°）的 I-V 特性，顯示NDC峰值向更高電壓移動以增加θ。 (b) 具有9 L h-BN 勢壘的未對準器件的測量 I-V 特性（品紅色）以及與 eq 1（黑色）對應的擬合。所有器件均在室溫 (T = 300 K) 的環境條件下測量。面板a和b中的實驗曲線針對串聯電阻進行了校正。 曲線的對稱性支持我們的初始摻雜接近零的假設。 (c) 使用方程 (a) 中的實驗曲線進行數值擬合，從中提取扭曲角θ。用于θ提取的電壓值 VPeakused 在面板a和c中用虛線表示。 (d) 幾乎對齊的器件的電流密度是彈性和非彈性貢獻的總和。 (e-g) 對NDC 峰值有貢獻的狄拉克錐對齊。 兩個狄拉克錐體之間的交集從 (e) VB< VPeakinto 的兩條雙曲線 (f) VB≈ VPeakand 的直線，最后演變?yōu)?(g) VB> VPeak 的橢圓。

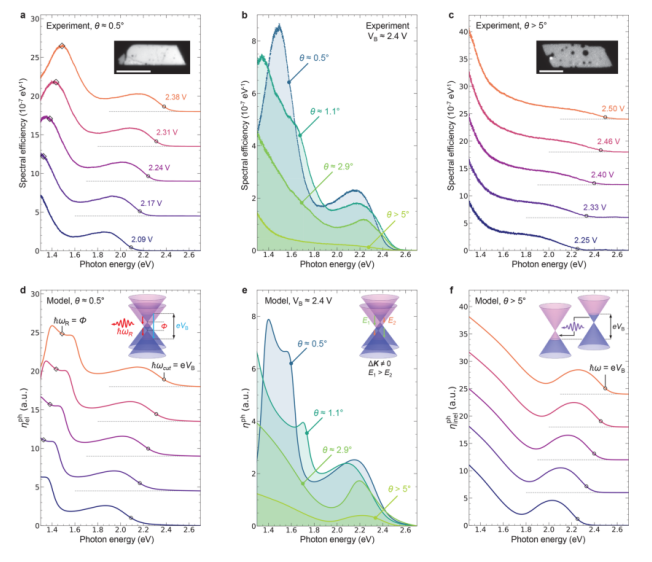

圖 4. Gr/h-BN/Gr 隧道結的光學特性。 (a)幾乎對齊的器件 (θ≈0.5°) 的光子發射光譜及其對偏置電壓 VB 的依賴性。每個光譜都表現出以 ?ωR= Φ（菱形）為中心的特征共振峰和截止點 ?ωcut= eVB（圓形）。 為清晰起見，對光譜進行了偏移，虛線表示相應的零電平。 (b) 對具有不同扭轉角 θ 和相同偏置電壓 VB≈ 2.4 V 的器件測量的光子發射光譜。 θ 的增加導致光譜峰的分裂，當 θ > 5° 時，光譜峰消失。 (c)未對準裝置的光子發射光譜 (θ > 5°)。 未對準的設備在近紅外區域沒有共振。面板 a 和 c 中的插圖是 CCD 圖像，顯示整個 Gr-Gr 重疊區域（VB≈2.3 V）的均勻光強度分布。比例尺 = 1 0μm。 所有器件均在室溫 (T = 300 K) 的環境條件下測量。 (d-f) a-c 面板中具有相同θ和VBas的器件的計算光子發射光譜。圖d中的插圖說明了動量守恒電子隧穿 (θ≈0°) 的能帶排列。紅色箭頭表示與共振光發射相關的轉變，藍色箭頭表示負責發射平臺的轉變。面板e中的插圖顯示了輕微未對準設備的帶對齊。 紅色和綠色箭頭長度不等，負責峰分裂。面板f中的插圖說明了未滿足動量守恒的未對準器件的帶對齊和光子輔助躍遷。.jpg)
|
|
