MXenes作為一種新型的無(wú)機(jī)納米片材料，受到了越來(lái)越多的關(guān)注，成為研究的熱點(diǎn)。MXenes的簡(jiǎn)單剝離方法引起了眾多研究的關(guān)注。與超聲破碎和機(jī)械磨銑的廣泛研究相比，MXenes的氣體輔助剝離尚未開(kāi)展。同時(shí)，Mxene基納米復(fù)合材料通常是在剝離后一步一步制備的。本文提出了一種利用工業(yè)紅磷(RP)產(chǎn)生的磷蒸氣制備多層Ti
3C
2 MXene的簡(jiǎn)便方法。氣相沉積在Ti
3C
2表面，并部分插入到層間，直接獲得新型二維RP/Ti
3C
2納米復(fù)合材料。P元素通過(guò)共價(jià)鍵與基質(zhì)緊密連接，提高了RP在存儲(chǔ)和使用期間的安全性問(wèn)題。由于MXenes的多面體特性，納米復(fù)合材料具有廣泛的應(yīng)用前景。作為環(huán)氧樹(shù)脂的阻燃劑，有效地減少了火災(zāi)的發(fā)生。一步剝離形成的納米復(fù)合材料的制備為MXenes的實(shí)際應(yīng)用提供了更可行的途徑。

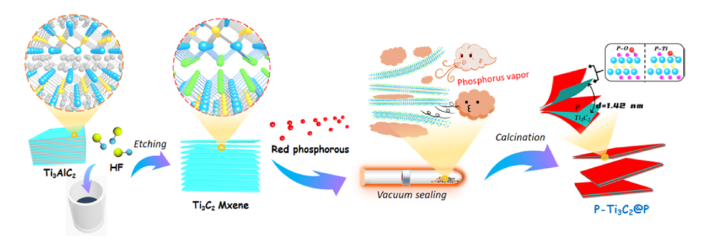

圖1 磷蒸氣對(duì)Ti
3C
2 MXenes的分層和插層示意圖。

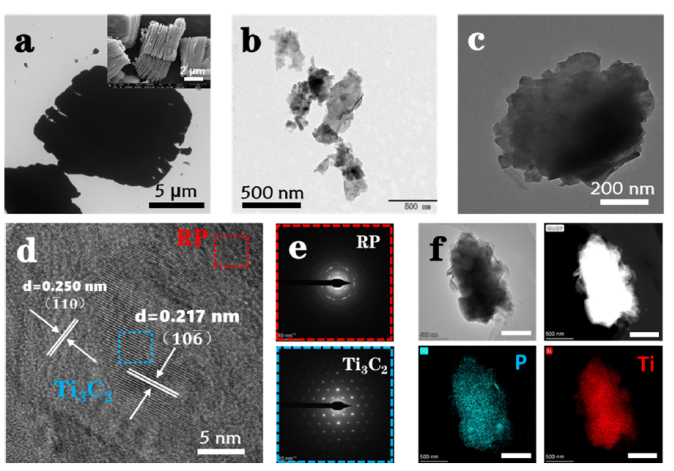

圖2 (a) Ti
3C
2的透射電鏡圖像，(b) P-Ti
3C
2@P，(c) P-Ti
3C
2@P;(d) HRTEM， (e) SAED，(f) STEM HAADF圖像的元素映射。

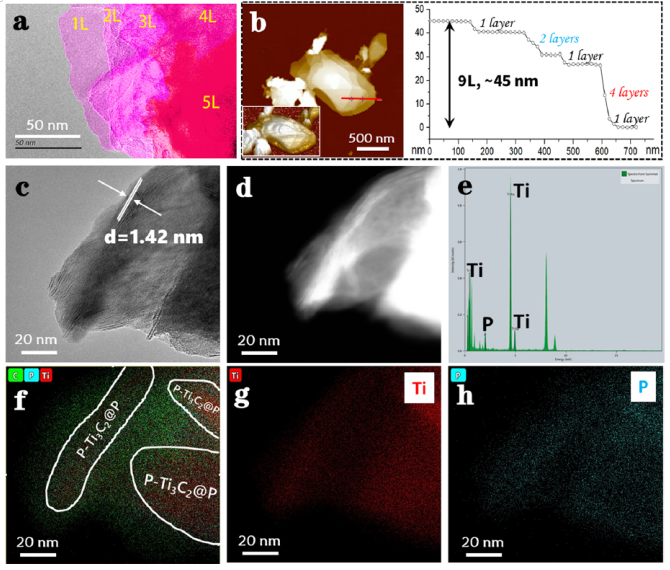

圖3 (a)階梯結(jié)構(gòu)的TEM圖像，(b) P-Ti
3C
2@P的AFM圖像和高度剖面，(c) P-Ti
3C
2@P的薄層結(jié)構(gòu)，(d) STEM-HAADF圖像，(e) TEM-EDX光譜，(f -h) P-Ti
3C
2@P的元素映射。
圖4 (a) XRD譜圖;(b) P-Ti
3C
2@P的Ti 2p、O 1s和P 2p XPS譜圖;(e) Ti
3C
2和P-Ti
3C
2@P的氮吸附等溫線;(f) Ti
3C
2、RP和P的TGA譜Ti
3C
2@P， (g) XRD譜，(h,i) EP及其復(fù)合材料的TGA和DTG譜。

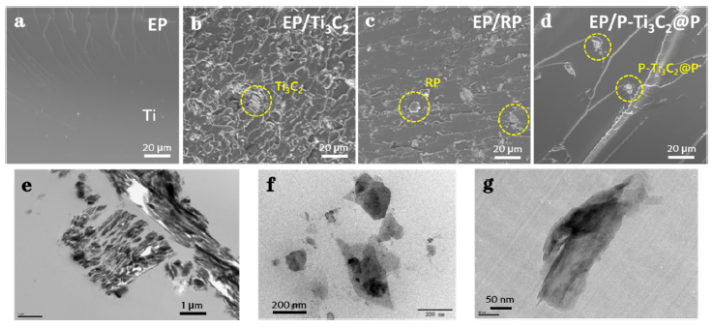

圖5 (a-d) 斷口的SEM圖像和 (e) EP/Ti
3C
2和 (f,g) EP/P-Ti
3C
2@P的TEM圖像。

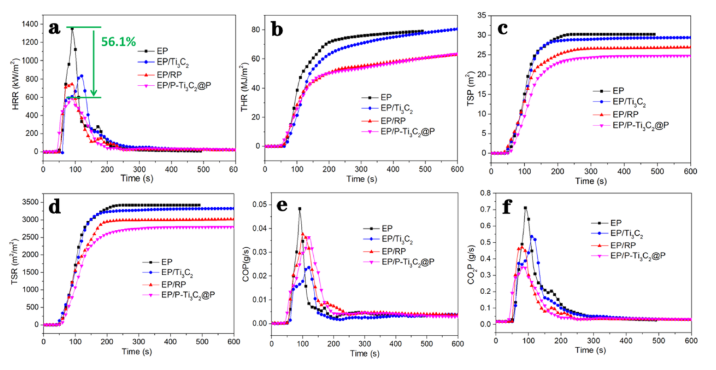

圖6 (a) EP及其復(fù)合材料的HRR曲線，(b) THR曲線，(c) TSP曲線，(d) TSR曲線，(e) COP曲線，(f) CO2P曲線(填料添加量為2 wt %)。
.jpg)
圖7 (a - c) EP/Ti
3C
2、EP/RP殘焦的EX、IN殘焦的俯視圖、前視圖數(shù)碼照片和SEM照片
(d - f) EP/Ti
3C
2、EP/RP和EP/P−Ti
3C
2@P半焦殘基的拉曼光譜;(g)環(huán)氧復(fù)合材料半焦殘基的XRD圖譜。
.png)

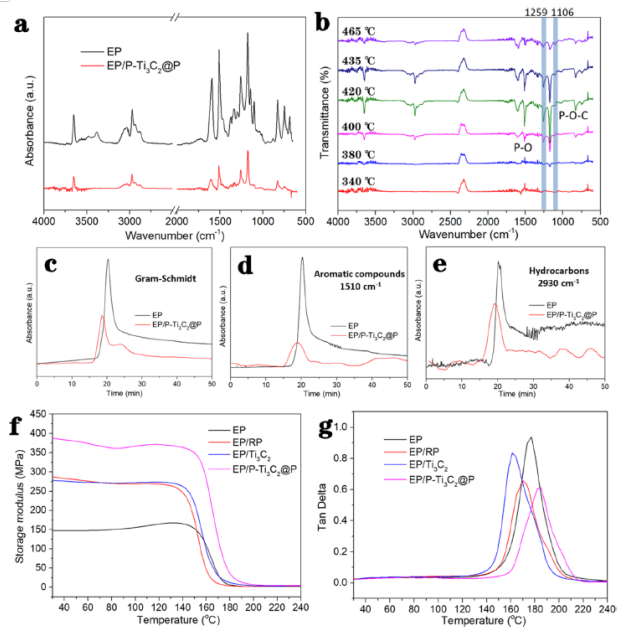

圖8 EP和EP/P的TG - FTIR結(jié)果:(a)最大分解速率下熱解產(chǎn)物的FTIR譜圖，(b)不同分解溫度下氣體產(chǎn)物的FTIR譜圖，(c) Gram - Schmidt譜圖，(d)芳香族化合物，(e)烴類(lèi)。(f) EP及其復(fù)合材料的存儲(chǔ)模量和(g) tan δ曲線。
.png)

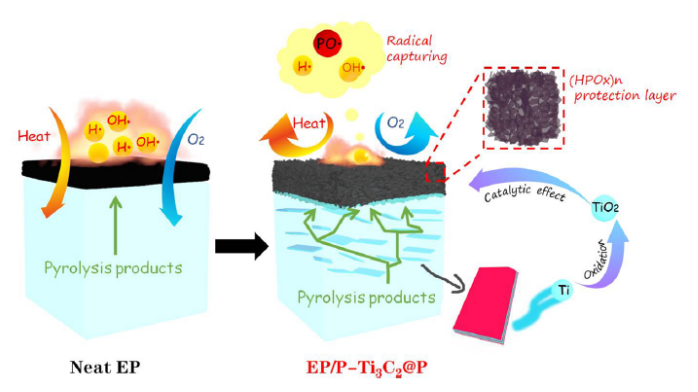

圖9 P−Ti
3C
2@P阻燃機(jī)理示意圖。
相關(guān)科研成果由北京理工大學(xué)Ye-Tang Pan和沈陽(yáng)化工大學(xué)Na Wang等人于2021年發(fā)表在ACS Appl. Mater. Interfaces（https://doi.org/10.1021/acsami.1c11863）上。原文：Delamination and Engineered Interlayers of Ti3C2 MXenes using Phosphorous Vapor toward Flame-Retardant Epoxy Nanocomposites。
轉(zhuǎn)自《石墨烯研究》公眾號(hào)
.jpg)
