論文展示了有效的微波合成含有石墨烯、定向聚合物PANI納米粒子和LaNiMoSe
2的四元納米復合材料。我們描述了利用LaNiMoSe
2-G-PANI復合材料設計一種檢測HCl、HNO
3和NH
3的電流型傳感器。用循環伏安法將LaNiMoSe
2-G-PANI涂覆在專用電極上，作為活性傳感器材料。結果表明，PANI具有良好的連接功能化GO的能力。對于不同的固定方法，區分HCl、HNO
3和NH
3是很重要的，即使視線范圍內氧氣作為障礙物。LaNiMoSe
2-G-PANI電極可用于測定50-1000 ppm范圍內的各種HCl、HNO
3和NH
3濃度，循環伏安施加下限為50 ppm。為了測量靈敏度和選擇性，我們在含有HCl、HNO
3和NH
3的地方使用了涂有LaNiMoSe
2-G-PANI復合物的電極，沒有進行預處理。LaNiMoSe
2-G-PANI作為一種活性傳感材料，具有良好的檢測能力和再現性。
圖1. LaNiMoSe
2、LNMS-G、LNMS-G-PANI樣品的XRD光譜。

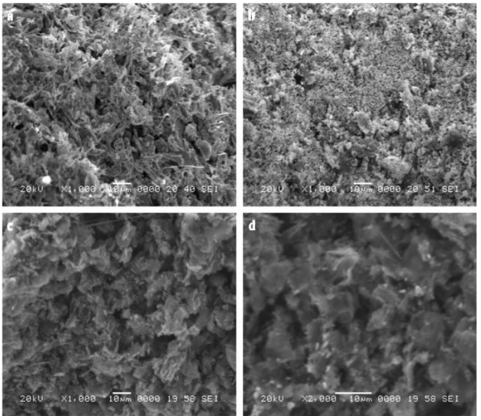

圖2. (a)LaNiMoSe
2、(b)LNMS-G、(c)LNMS-G-PANI和(d)LNMS-G-PANI樣品的SEM圖像。

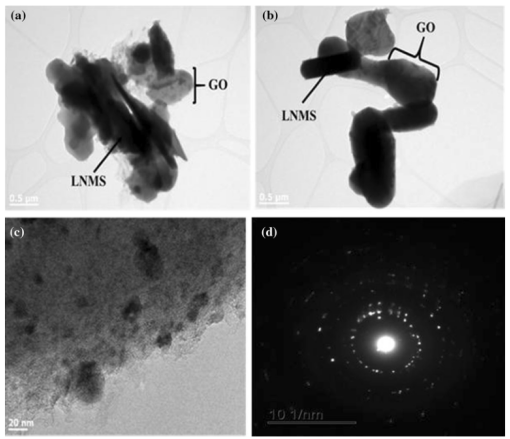

圖3. (a)LaNiMoSe
2-G(LNMS-G)、(b)LNMS-G、(c)LNMS-G-PANI的TEM圖像；(d)SAED圖像。

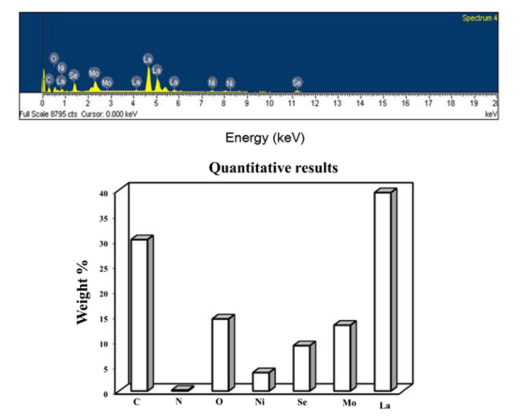

圖4. LNMS-G-PANI樣品的（La、Ni、Mo、Se、C、N和O）元素EDS光譜。

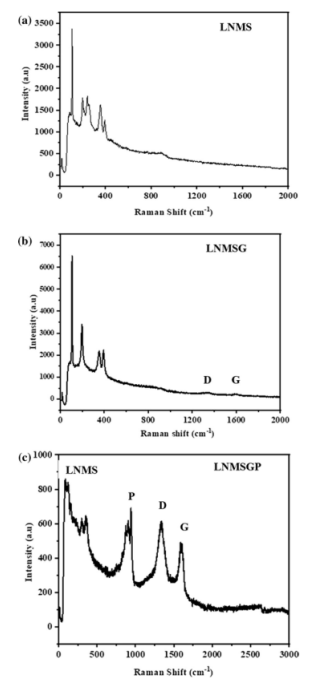

圖5. (a)LaNiMoSe
2（LNMS），(b)LNMS-G和(c)LNMS-G-PANI（LNMSGP）樣品的拉曼光譜。
圖6. LaNiMoSe
2、LNMS-G和LNMS-G-PANI樣品的DRS光譜。

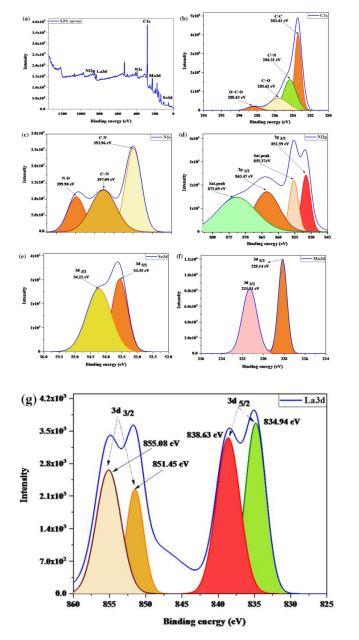

圖7. (a)XPS測量光譜和(b)C1s、(c)N1s、(d)Ni2p、(e)Se3d、(f)Mo3d和(g)La3d的高分辨率XPS光譜。

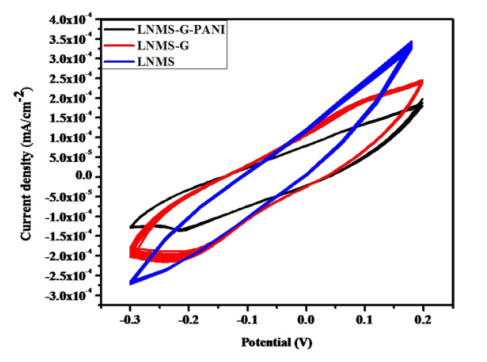

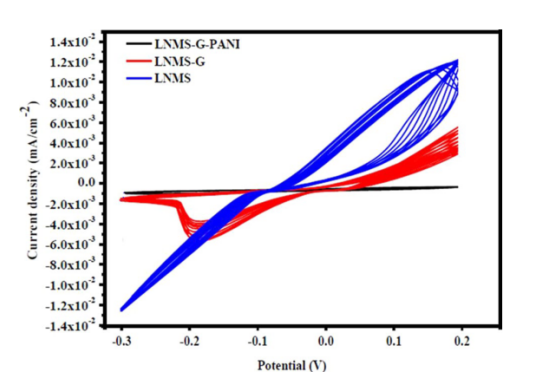

圖8. 使用循環伏安法將(a)LaNiMoSe
2-G-PANI（LNMS-GPANI）、(b)LaNiMoSe
2-G（LNMS-G）和(c)LaNiMoSe
2（LNMS）與NH
3氣體混合的傳感性能。

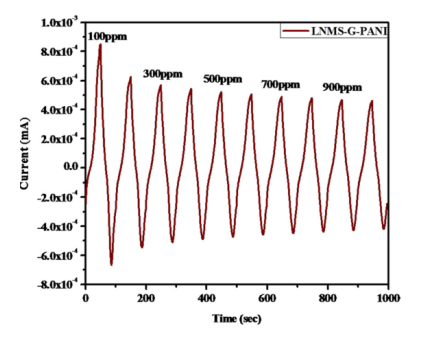

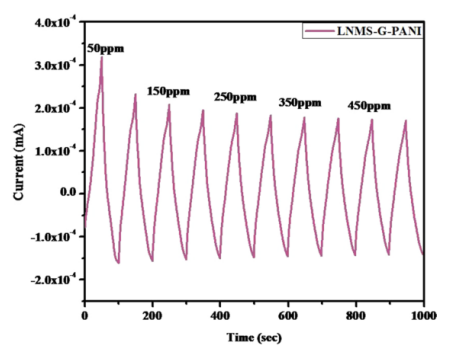

圖9.不同濃度NH
3氣體經由LaNiMoSe
2-G-PANI（LNMS-G-PANI）樣品的電流變化。

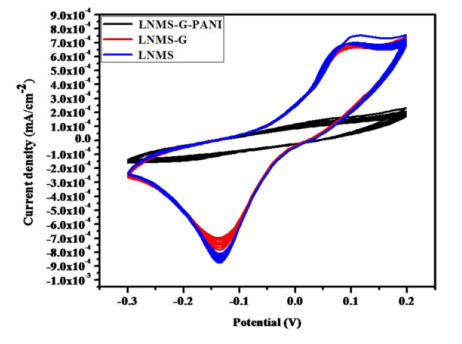

圖10. 含HCl蒸汽的(a)LaNiMoSe
2-G-PANI（LNMS-G-PANI）、(b)LaNiMoSe
2-G（LNMSG）和(c)LaNiMoSe
2（LNMS）的循環伏安傳感性能。
圖11. LaNiMoSe
2-G-PANI(LNMS-G-PANI)樣品隨不同濃度HCl蒸汽的電流變化。
圖12. 含HNO
3的(a)LaNiMoSe
2-G-PANI(LNMS-GPANI)、(b)LaNiMoSe
2-G(LNMS-G)和(c)LaNiMoSe
2(LNMS)的循環伏安傳感性能。
圖13. LaNiMoSe
2-G-PANI(LNMS-G-PANI)樣品隨不同濃度HNO
3氣體的電流變化。

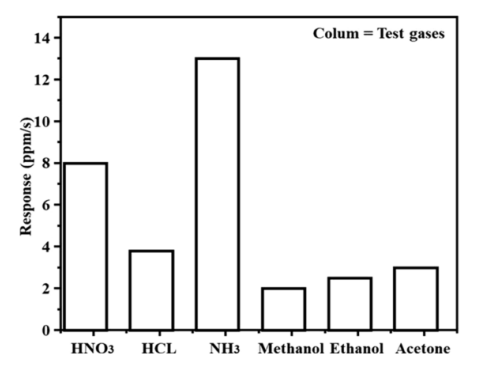

圖14. 基于LaNiMoSe
2-G-PANI（LNMSG-PANI）的傳感器在25°C時對各種氣體的響應。
相關研究成果由安徽理工大學材料科學與工程學院安徽納米碳基材料與環境健康國際聯合研究中心Won?Chun Oh等人于2021年發表在Journal of Electronic Materials (https://doi.org/10.1007/s11664-021-09082-5)上。原文：Chemo?Electrical Gas Sensors Based on LaNiMoSe
2 in Graphene and Conducting Polymer PANI Composite Semiconductor Nanocomposite。
轉自《石墨烯雜志》公眾號
.jpg)
