針對柔性、寬帶超聲傳感器，采用形貌優化的NGP/PAA雜化納米復合油墨，噴墨印刷了一種新型納米石墨片(NGP)/聚酰亞胺(PI)薄膜。該油墨由廉價的塊狀石墨經高剪切液相剝離制成，表現出良好的印刷適性和高達13.1毫克/毫升的高石墨烯濃度。該NGP/PI薄膜傳感器具有超薄厚度(僅約1毫米)，顯示出優異的熱穩定性和高粘合強度，達到美國測試和材料學會5B級水平。高度均勻且固化的NGP/PI納米結構使得NGPs和PI聚合物基體之間形成p-p相互作用，并且當超聲波穿過傳感器時，在NGPs之間觸發量子隧穿效應。這種傳感機制賦予NGP/PI傳感器良好的靈敏度、保真度和準確度，表現出與壓電傳感器等主流商用超聲波傳感器相當的性能。當傳感超聲波175千赫時，薄膜傳感器具有高達739的靈敏度系數，以及高達1.6兆赫的超寬響應頻譜。

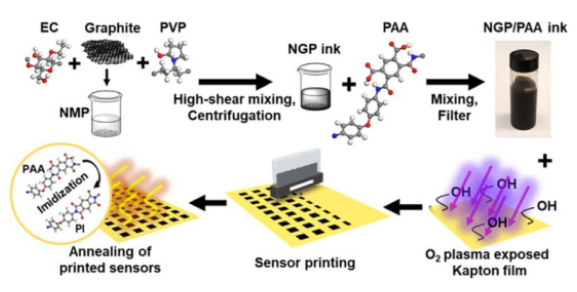

Figure 1. 使用優化的NGP/PAA納米復合油墨噴墨打印薄膜型NGP/PI超聲傳感器的制造工藝示意圖。

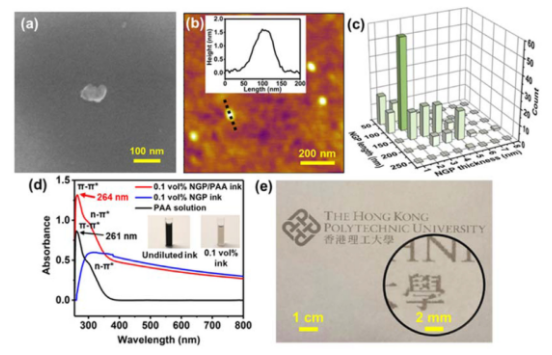

Figure 2. 通過高剪切LPE剝離的NGPs的(a) FESEM和(b) AFM圖像。(c)通過AFM測量的NGP維度的統計結果。(d)NGP/PAA納米復合油墨、NGP油墨和PAA溶液的紫外可見光譜。(e)用NGP/PAA油墨在一張普通紙上印刷的圖案。

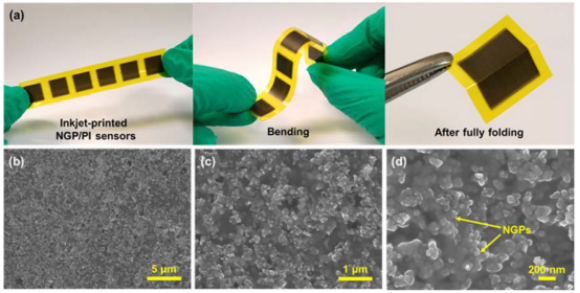

Figure 3. (a) Kapton薄膜基底上的噴墨印刷NGP/PI傳感器。(b)噴墨打印的NGP/PI傳感器的FESEM圖像。
Figure 4．(a)噴墨打印NGP/PI傳感器的熱重分析曲線。(b)噴墨打印的NGP/PI傳感器的光學照片和經過ASTM D3359橫切膠帶測試的膠帶。（c）超聲波采集實驗裝置示意圖。(d-g)在不同頻率時所捕獲的激勵信號和超聲波信號。(h)打印NGP/PI傳感器的超聲波傳感機制示意圖。
該研究工作由香港理工大學Zhongqing Su課題組于2021年發表在Carbon期刊上。原文：Thermally stable, adhesively strong graphene/polyimide films for inkjet printing ultrasound sensors。
轉自《石墨烯雜志》公眾號
