通過水熱還原法制備了一種新型氧還原反應（ORR）電催化劑銀@鉑-鈷-rGO納米花（Ag@PtCo-rGO NFs）。氯化銀在反應過程中形成類似榆葉微結構，起到模板作用。Ag@PtCo-rGO NFs表現出優異的電催化活性，其比活性是商業Pt/C的9倍。更重要的是，Ag@PtCo-rGO NFs在酸性介質中的ORR表現出比JM Pt/C優異的耐久性，40,000次循環后的加速耐久性測試證明了這一點。這些優異的性能可歸因于Pt、Ag和Co之間的特殊結構、原子步長和協同效應。密度泛函理論計算表明Ag@PtCo具有最佳活性，這與O-O鍵的過渡態有關。這項工作為合成具有高催化性能和低成本的無表面活性劑納米花結構催化劑提供了一條有前景的途徑。
.png)

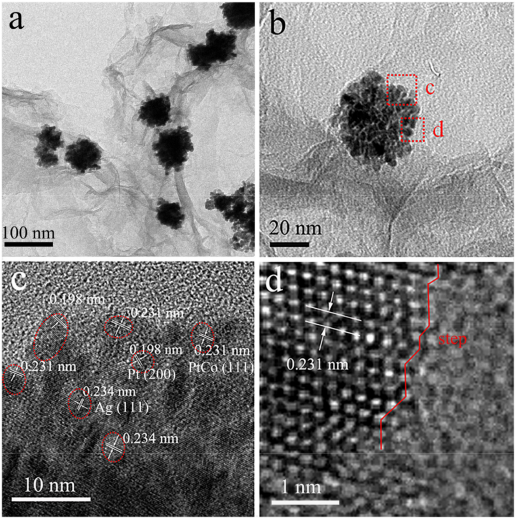

Figure 1. Ag@PtCo-rGO 納米花的TEM
（a,b）和HRTEM圖像（c,d）。
.png)

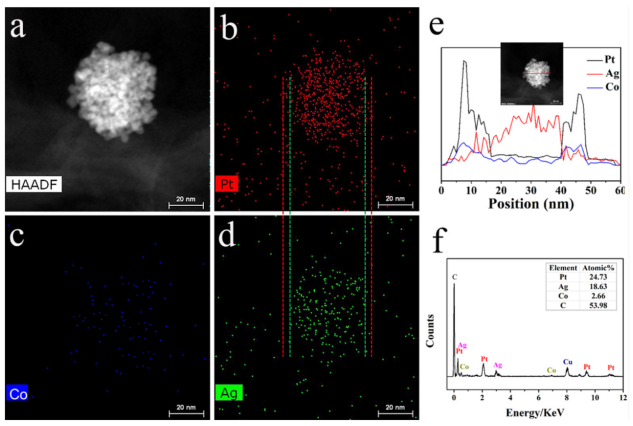

Figure 2. (a) Ag@PtCo-rGO的HAADF圖像。Ag@PtCo-rGO的（b）Pt（紅色）、（c）Co（藍色）和（d）Ag（綠色）的EDS元素映射圖。Ag@PtCo-rGO納米花的（e）EDS譜線和（f）EDS譜。
.png)

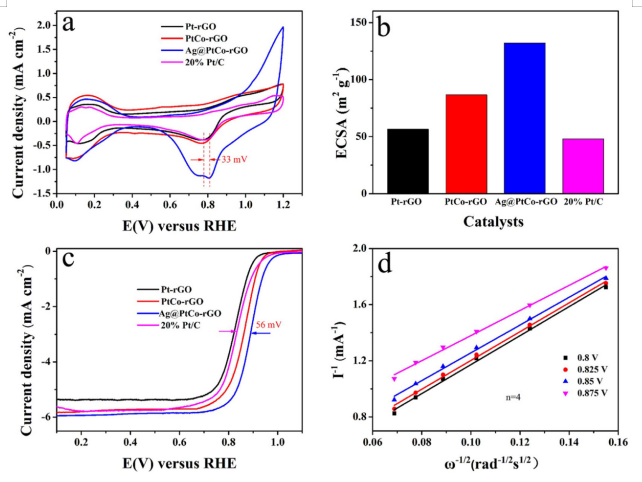

Figure 3. Pt-rGO、PtCo-rGO、Ag@PtCo-rGO 和 20% Pt/C在0.1 M HClO4溶液中測量的 (a) CV、(b) ECSA和 (c) LSV 曲線。(d) Ag@PtCo-rGO在0.8-0.875 V 下的 Koutecky-Levich 圖。
.png)

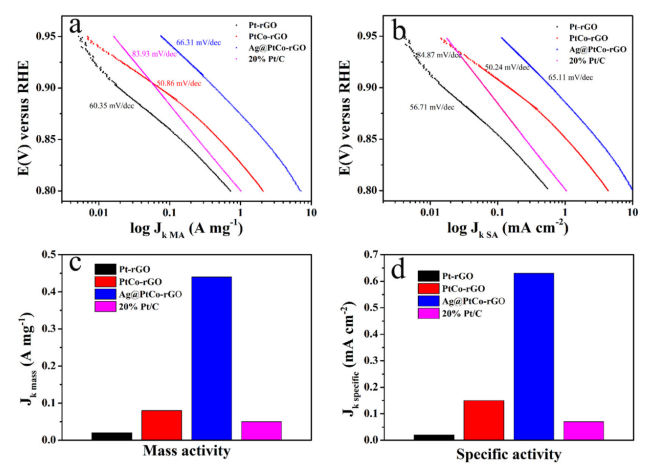

Figure 4. (a-b) Pt-rGO、PtCo-rGO、Ag@PtCo-rGO 和 20% Pt/C 的 Tafel 圖。 (c) MA 和 (d) SA 用于催化劑。
.png)
Figure 5. （a,b）循環伏安曲線和（c,d）ORR極化曲線。(e) Ag@PtCo-rGO和20% Pt/C的ECSA。(f) 在40,000次循環之前和之后的 XPS 測量光譜。
相關研究成果于2021年由邵陽學院haofeng Yin課題組，發表在International Journal of Hydrogen Energy（https://doi.org/10.1016/j.ijhydene.2021.02.200）上。原文：Synthesis of silver@platinum-cobalt nanoflower on reduced graphene oxide as an efficient catalyst for oxygen reduction reaction。
轉自《石墨烯雜志》公眾號
.jpg)
