在這里報告了一種簡便的制備金納米星-石墨烯量子點復合材料的方法(AuNS@GQD)，這種方法生產高活性無表面活性劑的AuNSs。研究了該復合材料與Na
2SO
3的蝕刻反應，并將其用作比色檢測nM級半胱氨酸的新傳感策略。在Na
2SO
3存在的條件下，AuNSs的形狀變為球狀納米顆粒，導致溶液從淺綠色到靛藍的明顯顏色變化。這種現象是由于NSs的頂點和尖角處的Au原子與氧的氧化還原反應導致形成[Au(SO
3)
2]
3-。我們的研究表明，尺寸較大的納米星在蝕刻反應中表現出更強的活性，因為它們具有更多的分支和更尖銳的尖端。由于Au可以和硫醇形成很強的價鍵，預先添加的半胱氨酸可以保護AuNSs免受SO
32-的蝕刻，因此AuNS的形狀和顏色保持不變。該抗蝕刻效果用于檢測半胱氨酸，檢測限低至0.35 nM。這種開發的比色傳感器已通過HPLC方法驗證并應用于人血漿樣品的分析。

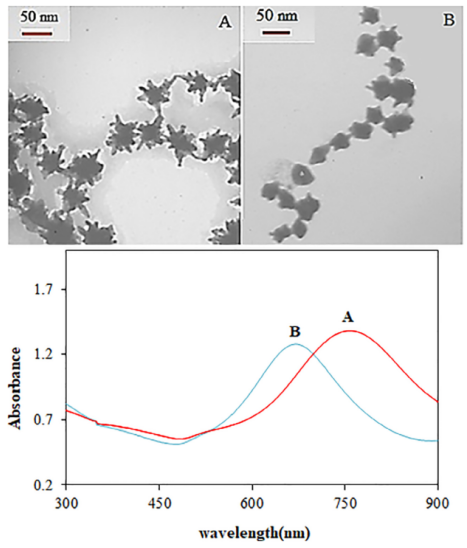

圖1. 使用200μL (A) 和450μL (B)的種子液合成的AuNS@GQDs的TEM圖，以及他們對應的紫外-可見光吸收光譜。

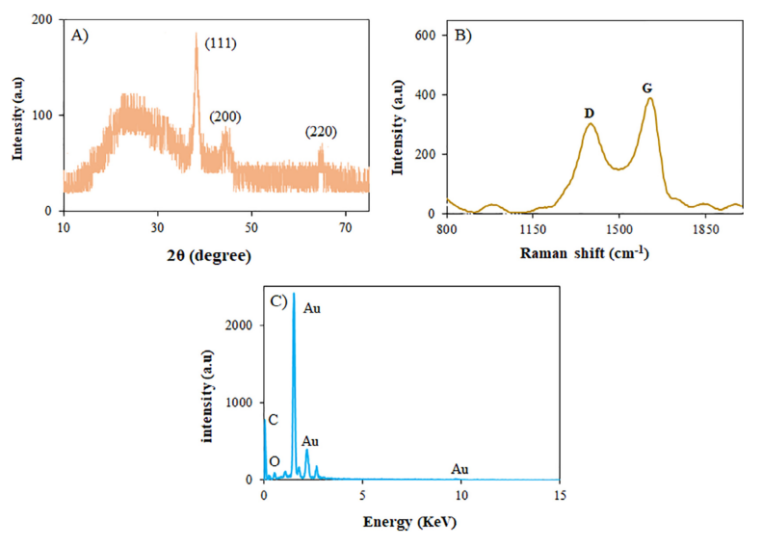

圖2. AuNS@GQDs 和GQDs的XRD圖譜(A)，拉曼光譜(B)和EDS譜圖(C)。
圖 3. (A) AuNSs, (b) 存在Na
2SO
3的AuNSs 以及 (c) 存在半胱氨酸和Na
2SO
3 的AuNSs的TEM圖以及對應的吸收光譜。

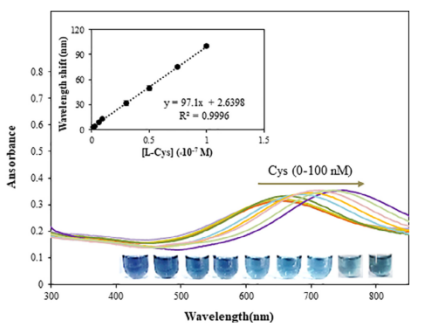

圖4. 最佳優化條件下的標準曲線和對應的紫外-可見光譜。
相關研究成果于2021年由伊朗大不里士大學的Mohammad Amjadi課題組，發表在Spectrochimica acta. Part A, Molecular and biomolecular spectroscopy（doi：10.1016/j.saa.2021.120010）上。原文：Gold nanostar@graphene quantum dot as a new colorimetric sensing platform for detection of cysteine。
轉自《石墨烯雜志》公眾號
.jpg)
