開發(fā)高效的電磁微波吸收劑，并且具備有效的吸收帶寬，重量輕，以解決日益嚴(yán)重的電磁污染，這仍然面臨著巨大的挑戰(zhàn)。這里，揭示了高度有序介孔碳包覆石墨烯復(fù)合材料在微波吸收領(lǐng)域中的巨大的潛力。有序的介孔碳復(fù)合材料具有明確的球形介孔，且均勻分布在石墨烯表面，直徑約20 nm（石墨烯@中碳，縮寫為G/MC）。這納米復(fù)合材料具有高的BET表面積，高達(dá)316 m2 g-1。令人印象深刻的是，在900°C碳化后的G/MC納米片（G/MC-900）具有出色的微波吸收能力，在僅5 wt％的超低填充量下，最大反射損耗（RL）為-66.1 dB，吸收帶寬（EAB）為8.2 GHz（RL <-10 dB）。該微波吸收能力優(yōu)于大多數(shù)報(bào)道的微波吸收材料，該工作使2D介孔碳納米復(fù)合材料有望成為一種有前途的微波衰減材料。
Figure 1. 2D G/MC納米復(fù)合材料的合成路線示意圖。

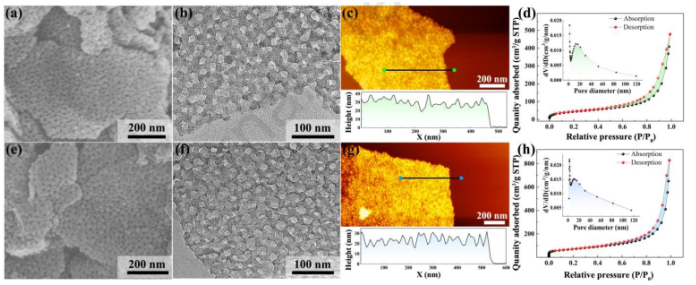

Figure 2. GO/mPPy的SEM圖像（a），TEM圖像（b），AFM高度分布圖（c）和N2吸收脫附等溫線（d）以及相應(yīng)的孔徑分布（插圖）；G/MC-900孔的SEM圖像（e），TEM圖像（f），AFM高度分布（g）和N2吸收-解吸等溫線（h）和相應(yīng)的徑分布（插圖）。

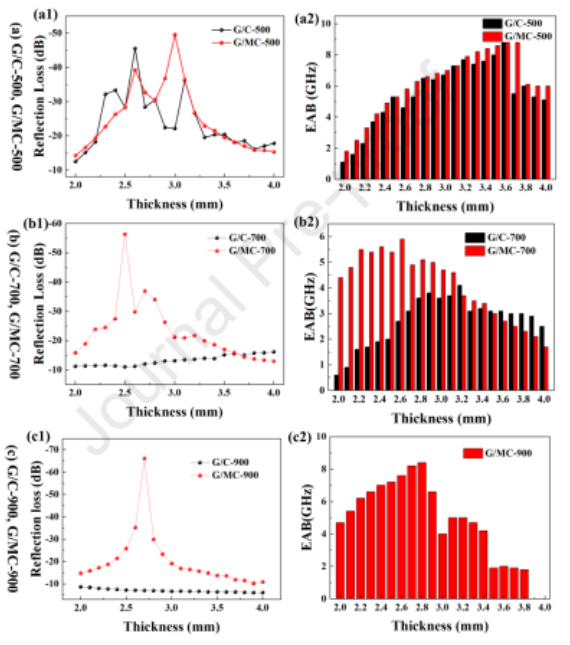

Figure 3．G/C和G/MC復(fù)合材料RL值（左圖）和有效吸收帶寬值（右圖）。

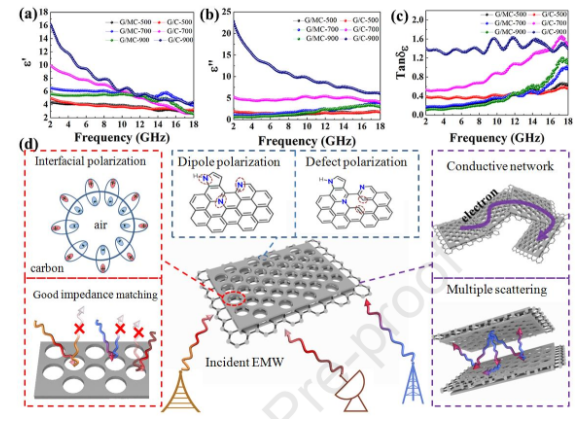

Figure 4．G/C和G/MC的介電常數(shù)的實(shí)部（a）和虛部（b）以及介電損耗切線（c）；G/MC-900復(fù)合材料的微波吸收機(jī)理示意圖（d）。
該研究工作由復(fù)旦大學(xué)Renchao Che帶領(lǐng)的團(tuán)隊(duì)于2021年發(fā)表在Carbon期刊上。原文：The Ordered Mesoporous Carbon coated Graphene as A High-Performance Broadband Microwave Absorbent。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
