石墨烯在下一代自旋電子學應用中非常有前途。然而，實現基于石墨烯的室溫磁體仍然是一個巨大的挑戰。這里，在配位N原子的輔助下，將Co原子穩定的錨定在石墨烯晶格中，從而在石墨烯中激活了強大的室溫本征鐵磁性，TC高達?400 K，可實現0.11 emu g-1（300 K）的飽和磁化強度。系統的結構表征表明，Co原子以平面四邊形CoN4結構單元原子級分散于石墨烯晶格中，提供了穩定的局域磁矩。電子結構計算表明，Co原子的d電子與N/C原子的離域pz電子之間的雜化增強了傳導電子介導的長程磁耦合。這項工作為在石墨烯中誘發室溫鐵磁性提供了一種有效手段，且為開發基于石墨烯的自旋電子器件提供了可能性。

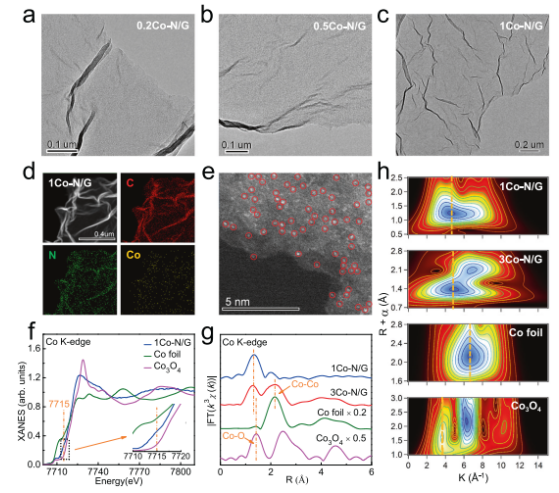

Figure 1. Co原子的原子分散。a-c）樣品的TEM圖像。D）EDX元素映射和HAADF-STEM圖像；f）Co K邊緣XANES光譜。g FT k3加權Co K-edge EXAFS光譜和EXAFS光譜的h WT分析。

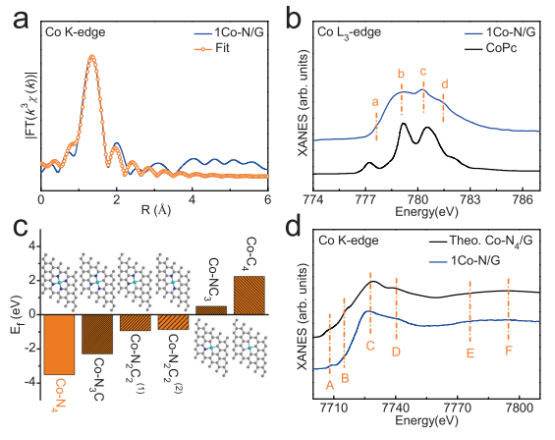

Figure 2. Co原子周圍的配位構型。a）在R空間中的Co K邊緣EXAFS擬合曲線。b）Co L3-edge XANES光譜。c）DFT計算了石墨烯晶格中各種Co-N4-xCx部分的形成能。d）實驗性Co-edge XANES光譜比較。

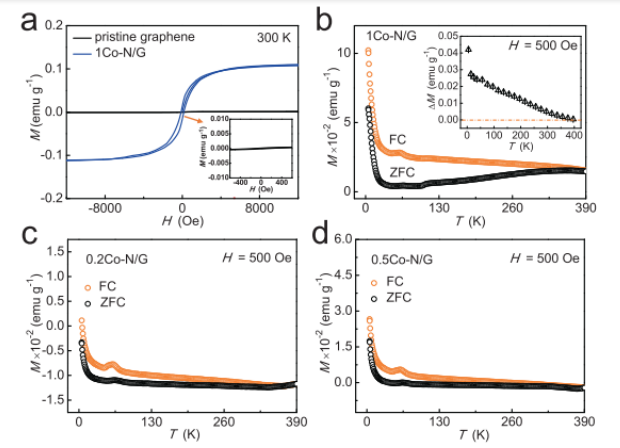

Figure 3. 磁性能。a）扣除背景后，原始石墨烯和1Co-N/G納米片的磁化強度與磁場（MH）曲線。b）1Co-N / G納米片的FC和ZFC磁化強度（MT）的溫度依賴性。c，d ）FC和ZFC磁化強度（M–T）曲線的溫度依賴性。

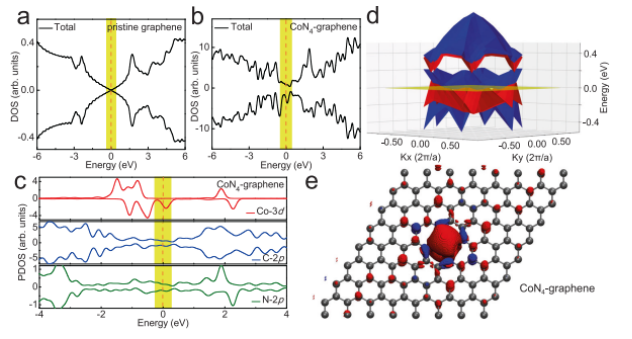

Figure 4. 鐵磁性的電子結構和起源。a）DFT計算了原始石墨烯和b CoN4-石墨烯體系的TDOS。c）DFT計算的CoN4-石墨烯系統的PDOS。 d）CoN4-石墨烯能帶結構的二維圖。e）自旋密度的空間分布（ρ↑-ρ↓）。
該研究工作由中國科學技術大學Wensheng Yan 和Zhihu Sun課題組于2021年發表在NATURE COMMUNICATIONS期刊上。原文：Embedding atomic cobalt into graphene lattices to activate room-temperature ferromagnetism。
轉自《石墨烯雜志》公眾號
.jpg)
