未來滿足更復雜的現代服務環境的要求，特別是腐蝕性環境，開發具有特殊性質的高性能微波吸收器是必要的。這里，通過原子層沉積輔助原位生長，合成了一種3D NiAl層狀雙金屬氫氧化物/石墨烯（NiAl-LD /G）復合材料，將其作為一種防腐蝕的微波吸收劑。復合材料中NiAl-LDH的含量經過優化，以實現阻抗匹配。此外，基于界面極化損耗，傳導損耗和3D多孔三明治狀結構三者之間的協同效應，NiAl-LDH/G表現出優異的微波吸收性能，反射損失最小為−41.5 dB，在環氧樹脂中載量僅為7 wt％時，有效吸收帶寬最大為4.4 GHz。值得注意的是， NiAl-LDH的封裝效應可以抑制電偶腐蝕。由于石墨烯的不滲透性及NiAl-LDH對氯離子的捕獲能力，具有環氧涂層的NiAl-LDH/G微波吸收器顯示出長期的耐腐蝕性能。

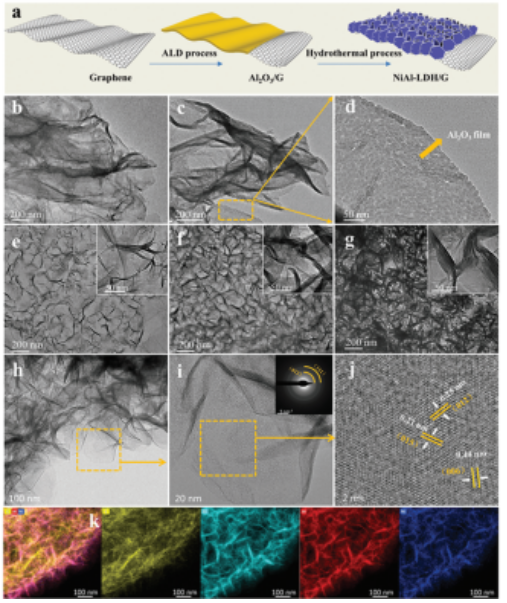

Figure 1. a）NiAl-LDH/G制備過程的示意圖。b-g）NiAl-LDH/G及其它對照樣品的TEM圖。100 NiAl-LDH/G樣品中NiAl-LDH納米薄片的h，i）TEM圖和j）HRTEM圖。k）C，O，Al和Ni的元素映射。

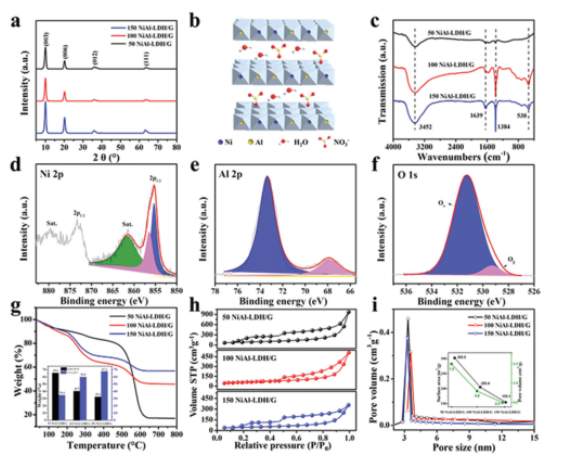

Figure 2. a）NiAl-LDH/G樣品的XRD圖譜。 b）NiAl-LDH-NO3-的晶體結構。 c）NiAl-LDH/G樣品的FTIR分析。d-f）XPS圖譜。g）TG曲線。h）NiAl-LD/G樣品的BET表面積，和i）孔徑分布。

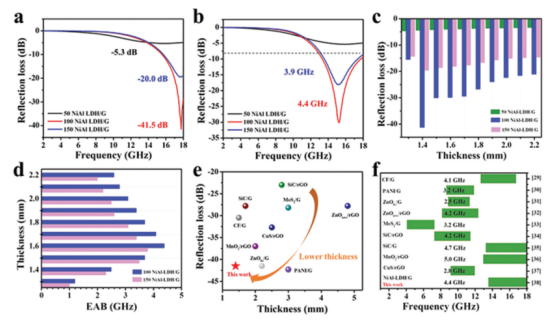

Figure 3. 不同樣品分別在a）1.4 mm和b）1.6 mm厚度下的RL值。NiAl-LDH/G樣品在厚度為1.4-2.2mm范圍內，c）最低RL和）最大EAB值。e）最小微波RL和f）最大EAB值與先前報道的其他石墨烯基吸收器相比較。

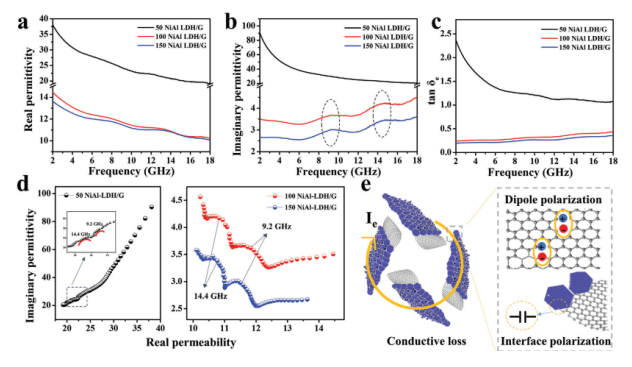

Figure 4. a）實際介電常數（?'），b）虛數介電常數（?''），和c）介電損耗正切（tan ?e）的頻率依賴性。d）NiAl-LDH/G樣品的科爾-科爾曲線。e）NiAl-LDH/G吸收劑中介電損耗機理的示意圖。
該研究工作由西南交通大學Fanbin Meng和海南大學Guizhen Wang課題組于2021年發表在Advanced Science期刊上。原文：Growth of NiAl-Layered Double Hydroxide on Graphene toward Excellent Anticorrosive Microwave Absorption Application。
轉自《石墨烯雜志》公眾號
.jpg)
