界面電荷分布的精確調(diào)控，在很大程度上決定了鈣鈦礦太陽能電池（PSC）的功率轉(zhuǎn)換效率。在本文中，無機(jī)（(NiCo)
1-
yFe
yO
x納米顆粒修飾的氧化石墨烯（GO）已成功地證明是不含貴金屬電極的全無機(jī)CsPbIBr
2 PSC的助空穴劑。由于氧化石墨烯由邊緣含氧官能團(tuán)自發(fā)的電子轉(zhuǎn)移誘導(dǎo)p型摻雜到(NiCo)
1-
yFe
yO
x，最佳全無機(jī)CsPbIBr
2 PSC消除了氧化石墨烯表面電荷提取和電荷局域化之間的矛盾。在一個(gè)標(biāo)準(zhǔn)太陽下，效率可達(dá)到10.95%。此外，由于抑制了離子遷移，最佳的器件在相對(duì)濕度為10%的情況下表現(xiàn)出良好的長期穩(wěn)定性，且不封裝超過70天。
Figure 1．(NiCo)
1-
yFe
yO
x -GO二維納米片基本物相表征與結(jié)構(gòu)示意圖。
Figure 2. 電池器件光伏性能。
Figure 3. 鈣鈦礦表面電勢(shì)及電池器件表征。

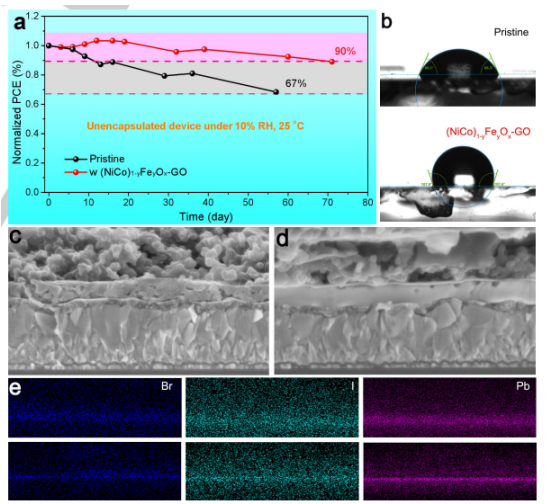

Figure 4．池器件穩(wěn)定性能。
相關(guān)研究成果于2021年由暨南大學(xué)唐群委課題組，發(fā)表在Angewandte Chemie International Edition(https://doi.org/10.1002/anie.202016703)上。原文：p-Type Charge Transfer Doping of Graphene Oxide with (NiCo)
1-
yFe
yO
x for Air-Stable, All-Inorganic CsPbIBr
2 Perovskite Solar Cells。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
