氧化石墨烯（GO）膜在水性應用（例如水處理）中的不穩定性和低滲透性的局限性代表了其廣泛應用的重大障礙。在本文中，我們描述了一種基于GO和MXene的新型復合膜的開發和測試。GO/MXene膜的獨特異質結構在底物排斥和滲透性方面表現出協同效應，其隨GO和MXene的相對比例而變化。由于其有利的二維（2D）層間通道和親水性，與參考GO膜（6.5 L m
-2 h
-1. bar
-1）在相同的實驗條件下進行比較，GO/MXene質量比為1/4的復合膜（約550 nm）表現出更大的水通量（71.9 L m
-2 h
-1. bar
-1）。而且，復合膜在水中超過一個月，顯示出優異的穩定性。發現常見的小分子有機染料（NR、MB、CV、BB）的排斥率超過99.5％，并且在原水中的兩種代表性類型的天然有機物（HA和BSA）具有相似的優異去除效率。與參比GO膜相比，GO/MXene復合膜的水通量更高，這主要歸因于膜的層間間距適度增加和含氧官能團的減少。

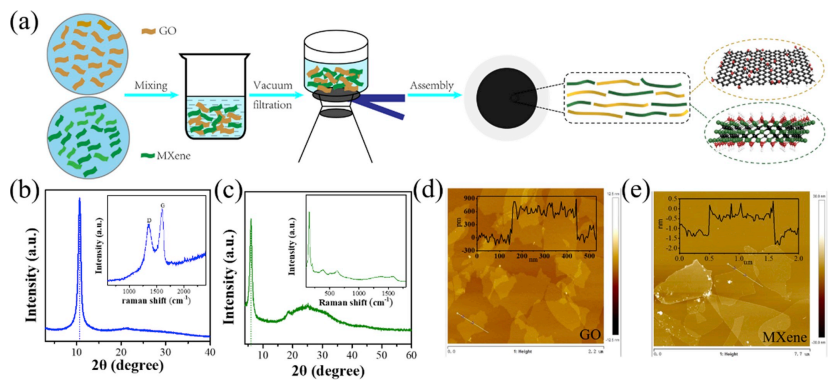

Figure 1. GO/MXene復合膜的制造工藝示意圖（a）。GO和MXene納米片的特性：GO（b）和MXene（c）的XRD光譜，插圖為相應的拉曼光譜；GO（d）和MXene（e）的AFM分析。

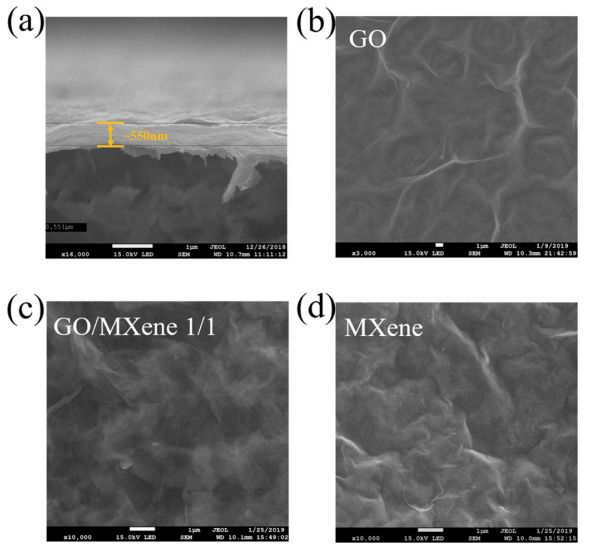

Figure 2. （a）質量比為1/1的GO/MXene復合膜的橫截面，（b）GO的表面，（c）GO/MXene的表面和（d）MXene膜的SEM圖像（比例尺，1μm）。

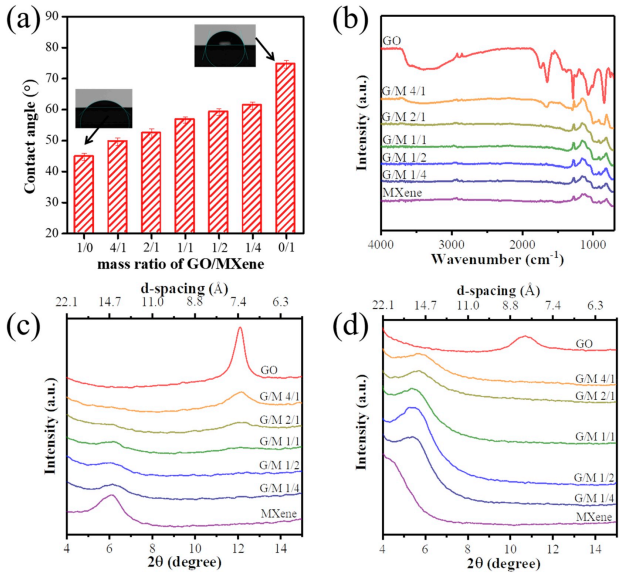

Figure 3. GO/MXene復合膜的理化特性：（a）水接觸角的變化；（b）隨著MXene含量的增加，GO/MXene膜的紅外光譜；隨著MXene含量的增加，GO/MXene膜在干態（c）和濕態（d）的XRD分析。

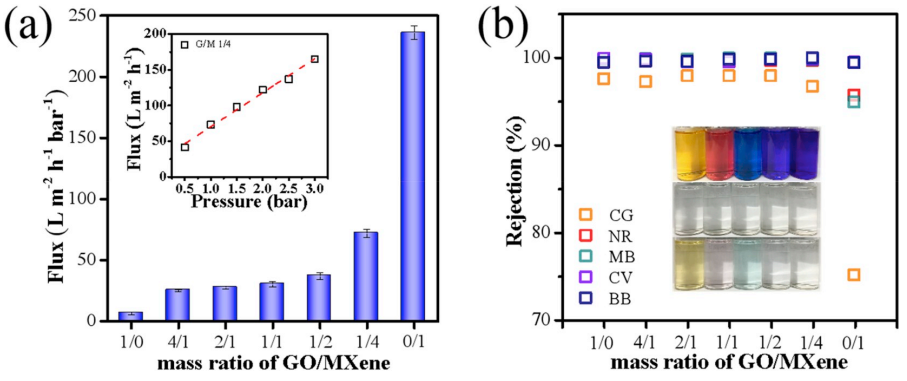

Figure 4. GO/MXene復合膜的過濾性能
相關研究成果于2020年由北京理工大學Kening Sun課題組，發表在Journal of Membrane Science上。原文：Two-dimensional MXene incorporated graphene oxide composite membrane with enhanced water purification performance。
轉自《石墨烯雜志》公眾號
.jpg)
