根據(jù)兩層石墨烯之間的疊加角度，雙層石墨烯(BLG)表現(xiàn)出獨(dú)特的性能。盡管可以通過化學(xué)氣相沉積(CVD)獲得具有0°和30°的堆疊角度的BLG，Cu表面對確定疊加角的影響尚不清楚，而通過這種影響可以進(jìn)一步精細(xì)地控制疊加角。在這里，我們報道的Cu催化劑的晶面在選擇BLG的堆疊角度中起關(guān)鍵作用，并提供實(shí)驗(yàn)和計算證據(jù)，表明原子平坦的Cu(111)表面產(chǎn)生的堆疊角為0°和30°，而原子階梯狀Cu (311)和Cu (110)表面則產(chǎn)生較小堆疊角，其BLGs為3–5°，是CVD的主要產(chǎn)品。
Fig. 1 Cu(111)和生長BLG的表征。

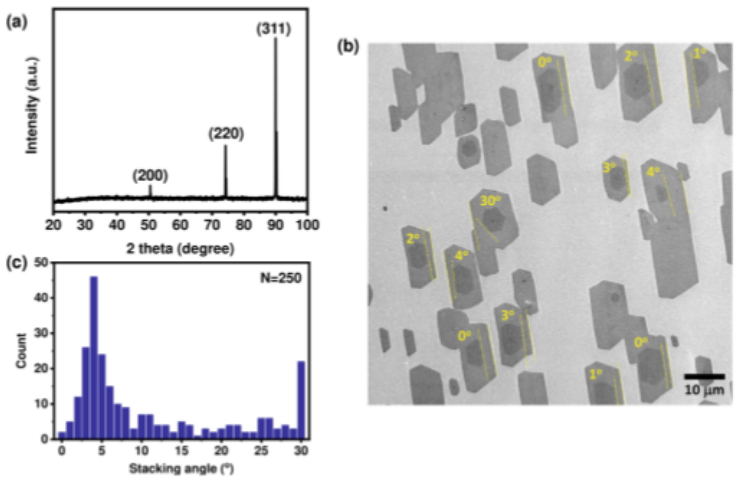

Fig. 2 Cu(311)/(110)和生長BLG的表征。

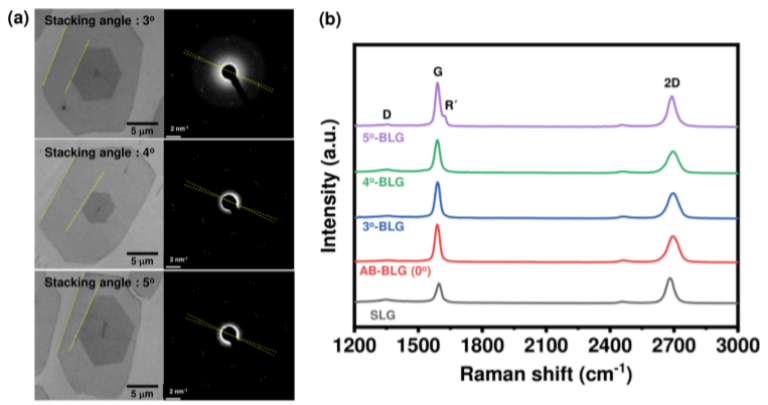

Fig. 3 小角度扭曲BLG的結(jié)構(gòu)和光譜表征。

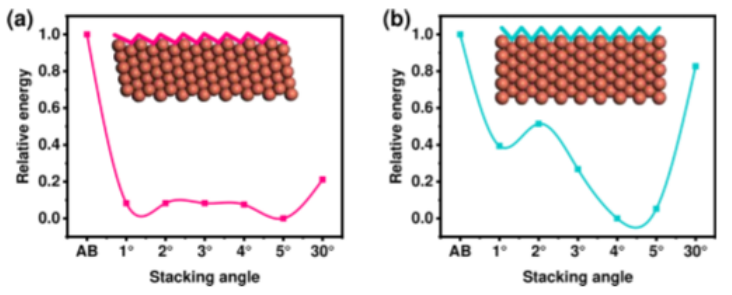

Fig. 4 BLG的堆疊角相對能量圖取決于堆疊角度。
相關(guān)研究成果于2020年由韓國浦項科技大學(xué)Hee Cheul Choi課題組，發(fā)表在npj 2D Materials and Applications (https://doi.org/10.1038/s41699-020-00169-x)上。原文：Speci?c stacking angles of bilayer graphene grown on atomic-?at and -stepped Cu surfaces。
轉(zhuǎn)自《石墨烯雜志》公眾號：
.jpg)
