了解表面分子組裝的動(dòng)力學(xué)，可以預(yù)測(cè)結(jié)構(gòu)圖案，以賦予目標(biāo)底物的可設(shè)計(jì)特性。然而，將界面從體相中分離出來存在實(shí)驗(yàn)復(fù)雜性，從技術(shù)層面上，實(shí)時(shí)監(jiān)控底物和溶液界面處的自組裝過程是存在挑戰(zhàn)的。在這里，證明了石墨烯器件可以作為高靈敏度的檢測(cè)器，用于原位讀取固體/液體界面處分子自組裝動(dòng)力學(xué)。輻照光致變色分子用來觸發(fā)亞穩(wěn)態(tài)自組裝外加層在石墨烯上的形成，而追蹤器件中電流隨時(shí)間的變化，可以檢測(cè)其動(dòng)力學(xué)。從長遠(yuǎn)來看，石墨烯電氣設(shè)備讀取是一種診斷和高度敏感的手段，可以解決發(fā)生在納秒級(jí)時(shí)間尺度內(nèi)的分子聚集動(dòng)力學(xué)，從而提供了一種實(shí)用而強(qiáng)大的工具以研究二維尺度內(nèi)的分子自組裝。

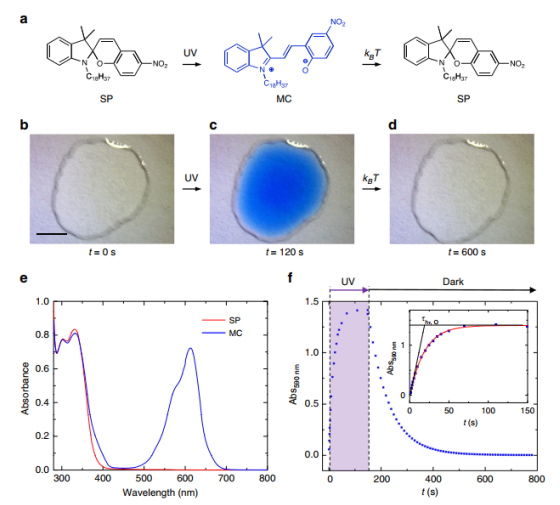

Figure 1. 光開關(guān)動(dòng)力學(xué)的光學(xué)表征。（a）S）衍生物和MC異構(gòu)體的可逆的光化學(xué)和熱交換，（b-d）初始狀態(tài)以及光異構(gòu)化前后的光學(xué)照片，（e）SP/MC溶液的吸收光譜，（f）動(dòng)力學(xué)檢測(cè)。

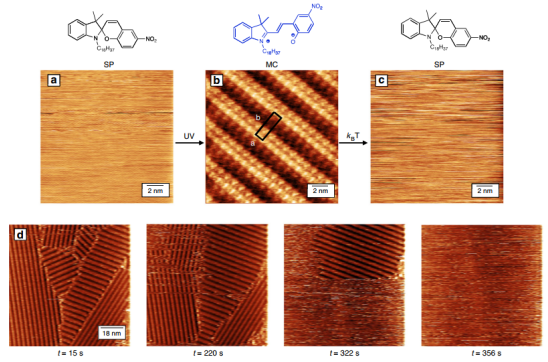

Figure 2. SP/MC組件固/液界面處的掃描隧道顯微鏡圖像。

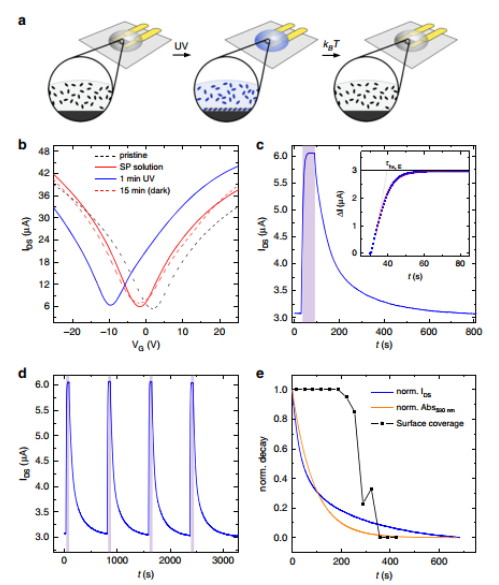

Figure 3.自組裝動(dòng)力學(xué)的電氣特性。（a）通過電流監(jiān)測(cè)界面MC自組裝的示意圖，（b）漏電流與柵電壓的關(guān)系，（c）在UV照射前后以及照射期間，漏電流隨時(shí)間的演變，（d）在UV循環(huán)照射期間，漏電流隨時(shí)間的演變，（e）MC單層的熱馳豫現(xiàn)象。

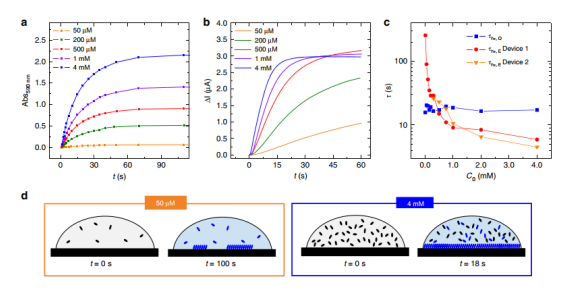

Figure 4. 光異構(gòu)化和自組裝動(dòng)力學(xué)的濃度依賴性。（a-b）不同SP初始濃度時(shí)，吸光度和電流隨時(shí)間的演變，（c）時(shí)間常數(shù)，（d）基于對(duì)測(cè)量數(shù)據(jù)的分析，以圖的形式呈現(xiàn)了出來。
相關(guān)研究成果于2020年由西班牙巴斯克科學(xué)基金會(huì)Marco Gobbi和斯特拉斯堡大學(xué)Paolo Samorì等人，發(fā)表在Nat. Commun.期刊上。原文：Graphene transistors for real-time monitoring molecular self-assembly dynamics。
摘自《石墨烯雜志》公眾號(hào)：
.jpg)
