這里，通過(guò)等離子體技術(shù)處理片狀石墨獲得納米多孔且大表面積（?800 m2/g）的石墨烯基材料，隨后熱還原Pt前驅(qū)體（氯鉑酸）獲得納米尺寸的Pt顆粒修飾在石墨烯表面。該碳-金屬納米復(fù)合材料中，Pt載量約為2 wt.％,顆粒尺寸小于2nm，由于Pt的修飾，其表面化學(xué)性質(zhì)和孔結(jié)構(gòu)均無(wú)明顯變化。相較于純的石墨烯，Pt修飾的石墨烯在室溫下顯示出增強(qiáng)的氫吸附行為，這意味著“弱”化學(xué)吸附現(xiàn)象的出現(xiàn)，包括可能的氫“溢出”效應(yīng)。該研究結(jié)果為開(kāi)發(fā)新型石墨烯基納米復(fù)合材料用于室溫儲(chǔ)氫提供了重要的見(jiàn)解。

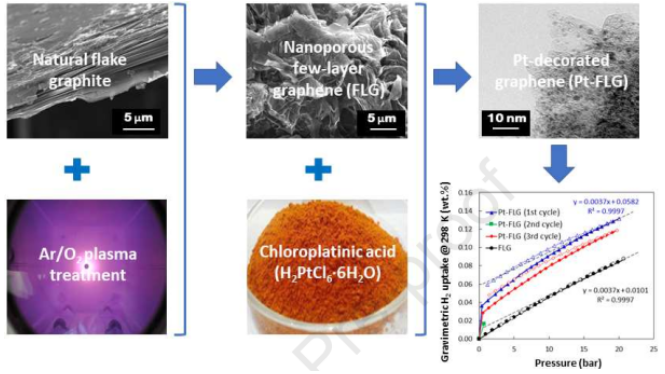

Figure1. 通過(guò)等離子體過(guò)程處理石墨獲得納米FLG材料，隨后熱還原氯鉑酸獲得Pt顆粒修飾的石墨烯納米復(fù)合材料，將其用于氫氣存儲(chǔ)。

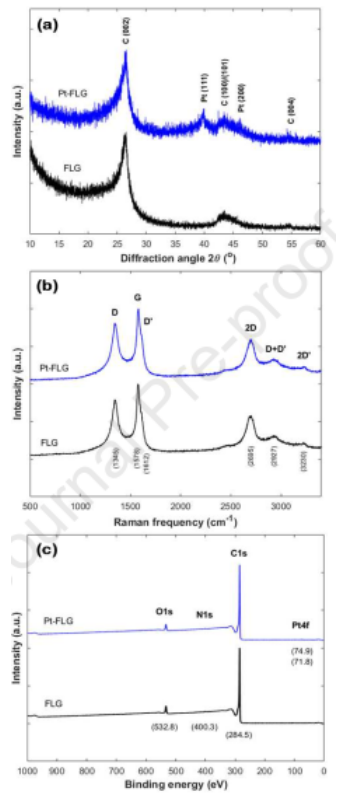

Figure 2. 純FLG和Pt修飾FLG粉末的（a）X射線(xiàn)衍射圖，（b）拉曼光譜和（c）X射線(xiàn)光電子能譜。

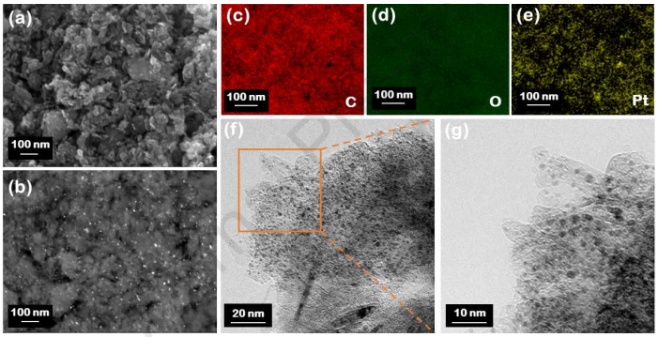

Figure 3. （a）FE-SEM圖像（形貌對(duì)比）和（b）BSE圖像（化學(xué)對(duì)比），（c-e）分別是碳，氧和鉑元素的映射圖，Pt修飾FLG粉末的（f）低倍和（g）高倍TEM圖像。

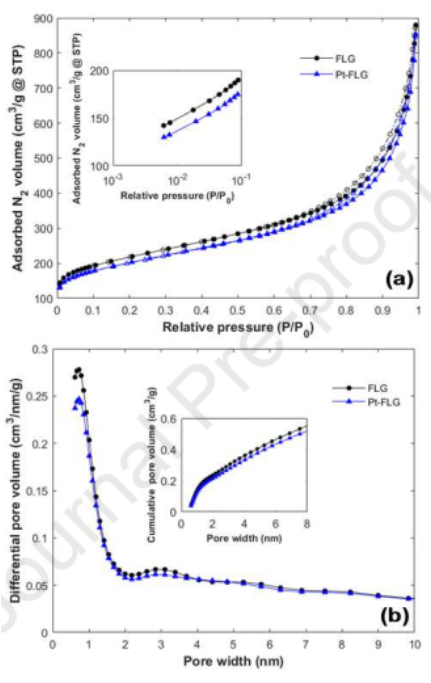

Figure 4. 純FLG和Pt修飾FLG粉末的（a）N2吸附/解吸等溫線(xiàn)，測(cè)試條件：77 K； 插圖顯示了更低壓力下對(duì)數(shù)范圍內(nèi)的N2吸附曲線(xiàn)和（b）基于QSDFT方法的不同孔徑尺寸分布情況。
該研究工作由奧地利萊奧本礦業(yè)大學(xué)Nikolaos Kostoglou課題組于2020年發(fā)表在Carbon期刊上。原文：Effect of Pt nanoparticle decoration on the H2 storage performance of plasma-derived nanoporous graphene。
摘自《石墨烯雜志》公眾號(hào)：
.jpg)
