石墨烯納米帶的電子傳輸特性在很大程度上取決于邊緣，扶手椅，鋸齒形或其他類型，以及可用于帶隙工程的邊緣功能化。我們對部分氫化的邊緣進行了有趣的磁性預測，發(fā)現(xiàn)電荷積聚在 邊緣和角落。目前，使用高剛度的石英晶體音叉?zhèn)鞲衅鞯膾呙枇︼@微鏡，顯示了具有原子分辨率的石墨烯納米帶中心。與石墨烯納米帶邊緣電荷積聚相關的遠距離弱靜電力到目前為止還不能成像。在這里，我們展示石墨烯納米帶的角和邊緣處的靜電力是可以測量的。我們使用軟懸臂和雙峰成像技術，聯(lián)合增強具有高分辨率第二頻移的遠距離弱靜電力的靈敏度。此外，在我們的工作中，納米帶的邊緣主要是無氫的，這為研究部分氫化的磁性納米帶開辟了道路。

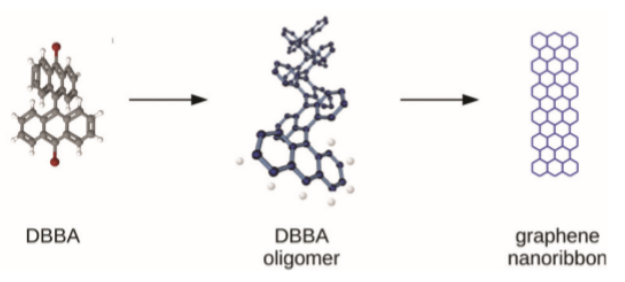

Fig. 1 通過表面聚合形成石墨烯納米帶的過程概述。

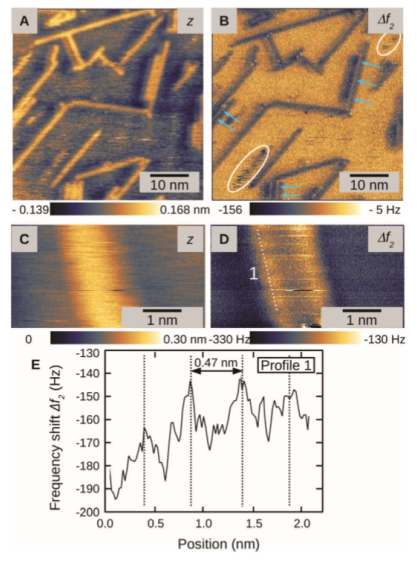

Fig. 2 使用雙峰振蕩的石墨烯納米帶的掃描力顯微鏡圖像。

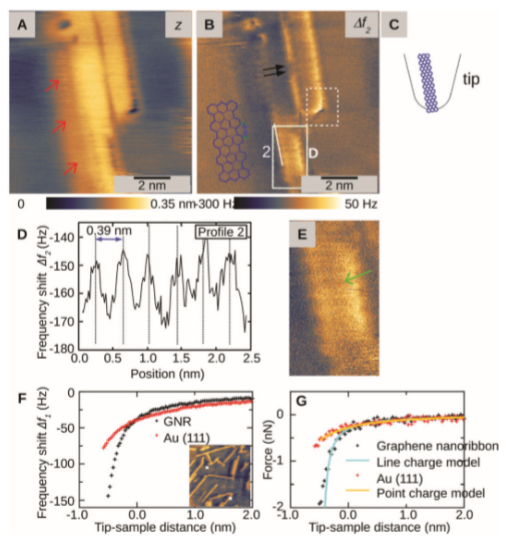

Fig. 3 兩個相鄰石墨烯納米帶的雙峰掃描力顯微鏡圖像。

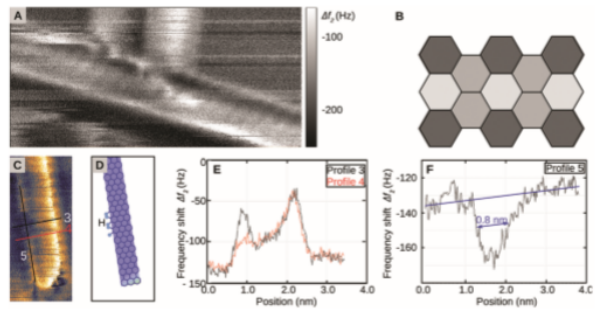

Fig. 4 雙峰掃描力顯微鏡圖像和通過缺陷區(qū)域的線切割。
相關研究成果于2020年由德國康斯坦茨大學Regina Ho?mann-Vogel課題組，發(fā)表在Nanoscale(DOI: 10.1039/d0nr03348k)上。原文：Electrostatic forces above graphene nanoribbons and edges interpreted as partly hydrogen-free。
摘自《石墨烯雜志》公眾號：
.jpg)
