這里采用一種新的，簡便且綠色的方法以制備銀修飾的石墨烯，將其應用于傳感器和超級電容器當中。該生物質(zhì)衍生的修飾石墨烯（AgGr）通過使用APCVD反應器制備而來（反應溫度從600到800°C）。通過AFM，SEM，Raman光譜，F(xiàn)TIR光譜，XRD，循環(huán)伏安法和阻抗等手段對AgGr樣品進行表征。AgGr樣品的層間距為3.6至3.7Å，ID/IG比值0.87至1.52，隨溫度變化而變化。SEM圖顯示銀薄片呈花狀結(jié)構(gòu)分布于石墨烯片中（對于AgGr-800樣品而言）。而且，AgGr-800表面有更多的活性位點和大量缺陷，使其有利于硝基苯酚檢測，且在1 M H2SO4中實現(xiàn)最大電容為93.5 F g-1。因此，該新技術(shù)可用于大規(guī)模生產(chǎn)各種金屬修飾石墨烯樣品并將其應用于不同領(lǐng)域當中。
.png)

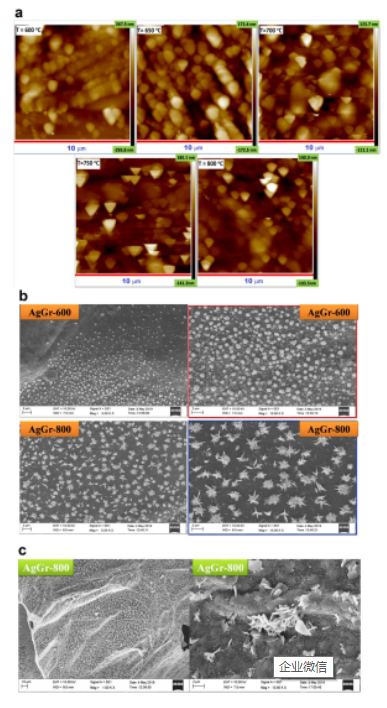

Figure 1. （a）不同溫度制備得AgGr樣品的AFM圖， （b）SEM圖，（c）AgGr-800樣品的SEM圖，顯示了石墨烯片多孔的特征，且包含了銀納米片。

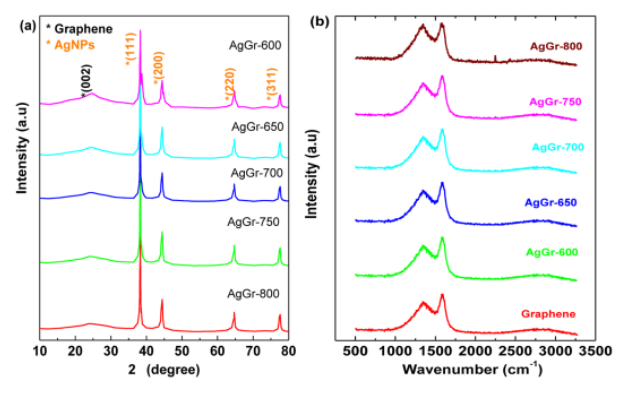

Figure 2. 不同溫度制備得AgGr樣品的（a）XRD圖，（b）Raman光譜比較。

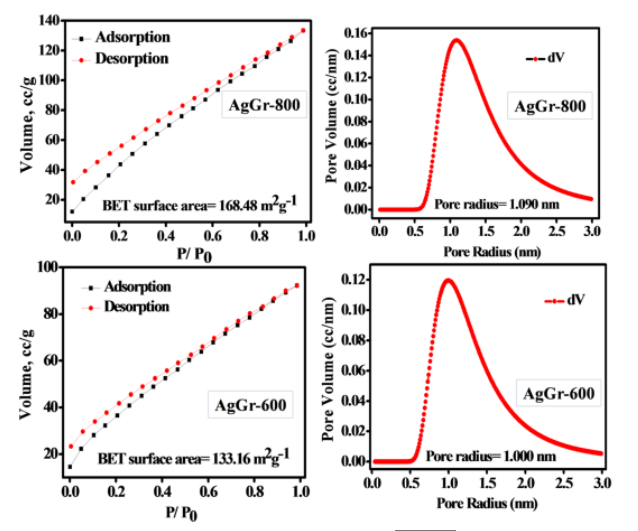

Figure 3. AgGr-800和AgGr-600兩種樣品的BET N2吸附/脫附等溫曲線和孔徑尺寸分布情況。

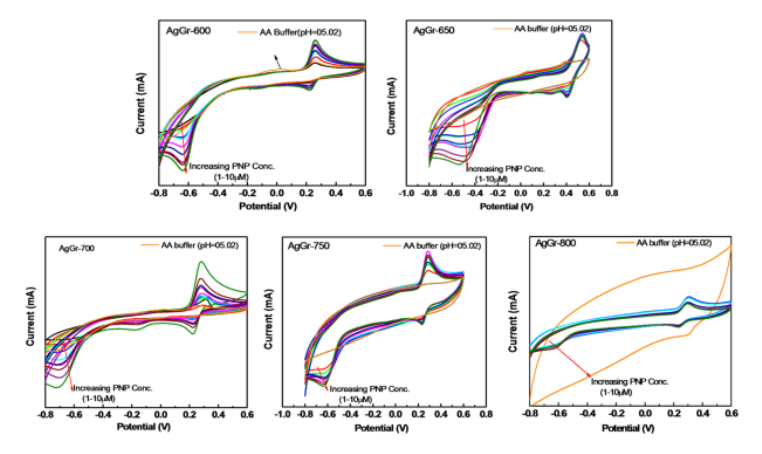

Figure 4. AgGr/GCE電極再不同PNP濃度（1范圍是–10μM）情況下的CV曲線比較。
Figure 5.（a）AgGr-700/GCE電極在不同掃速下的CV曲線，（b）峰電位與掃速的線性關(guān)系。

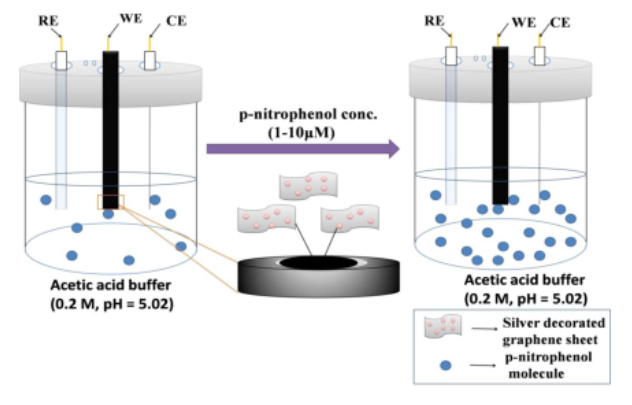

Figure 6. AgGr/GCE用作電極時，示意圖顯示了濃度對PNP檢測的影響。
該研究工作由印度理工學院Bibhu p. Swain課題組于2019年發(fā)表在Scientific ReportS期刊上。原文：capacitive and Sensing Responses of Biomass Derived Silver Decorated Graphene（https://doi.org/10.1038/s41598-019-56178-4）
