在光驅動量子固體中已經發現或預測了許多非平衡現象。實例包括光誘導的超導性和Floquet設計的拓撲相。這些是短暫的效應，應導致可測量的電傳輸變化，可以使用基于光電導開關的超快器件架構來表征。在此，我們報告了由飛秒脈沖的圓偏振光驅動的單層石墨烯中光誘導的反常霍爾效應的觀察結果。效應對用于調節費米能級的柵極電勢的依賴性揭示了多個特征, 即反映了Floquet設計的拓撲帶結構的特征，類似于Haldane最初提出的帶結構。這包括一個以狄拉克點為中心的約60 meV寬的電導平臺，預計在該點處將打開等幅的間隙。我們發現，當費米能級位于這個高原范圍內時，估計的霍爾電導反常飽和在1.8±0.4 e
2/h左右。
.png)

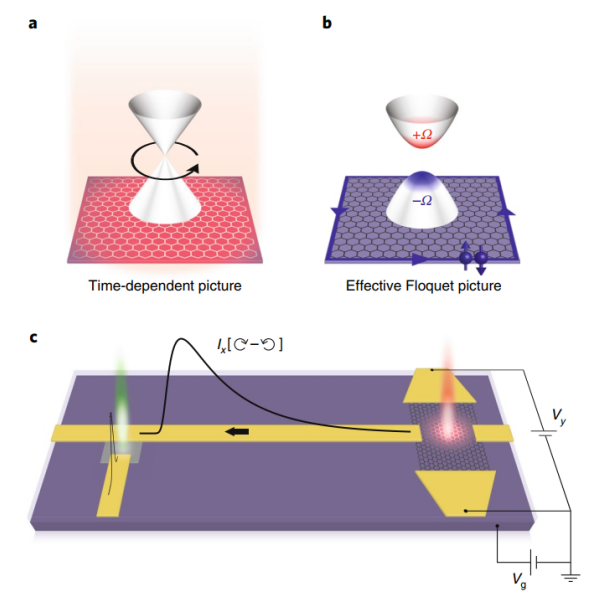

Figure 1. 石墨烯中光誘導拓撲Floquet帶和用于檢測超快反常霍爾電流的器件體系結構。 （a）預測石墨烯與圓偏振光之間的相干相互作用將在有效的Floquet帶分散中打開拓撲帶隙。（b）間隙的特征在于存在兩個波谷中相同的貝里曲率（Ω）。（c）通過微帶傳輸線連接，剝落的石墨烯單層具有四個電觸點（右）和用于電流檢測的光電導開關（左）。

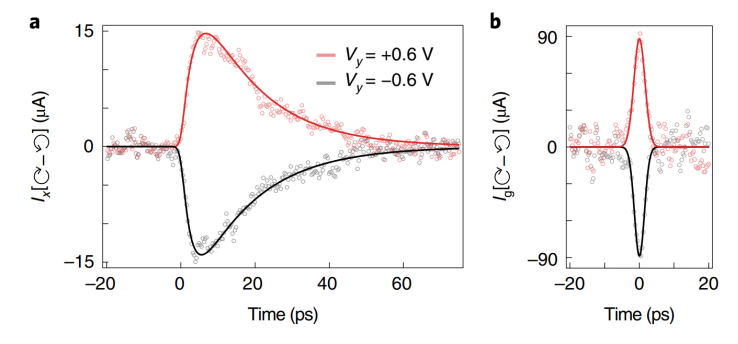

Figure 2. 圓偏振光驅動的石墨烯中超快反常霍爾電流：（a）對于正和負V
y，在光電導開關處測得的時間分辨與螺旋度相關的I
x[? − ?]。（b）去卷積的反常霍爾電流信號I
g解釋了芯片上電路的響應功能。

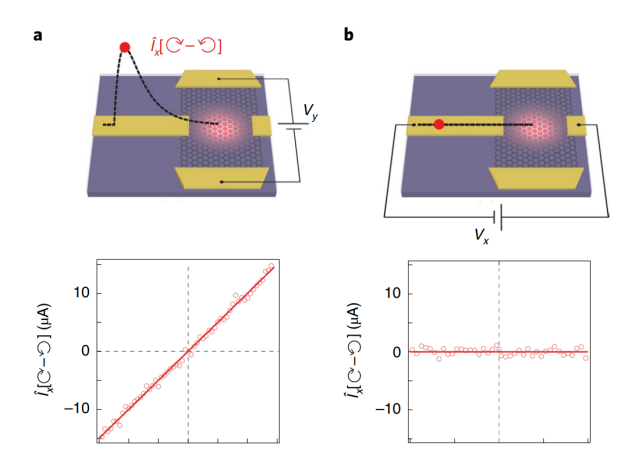

Figure 3. 在不同的源極-漏極電壓幾何結構下，取決于螺旋度的電流行為。根據V
y（a）和V
x（b）測得的Î
x[? − ?]。

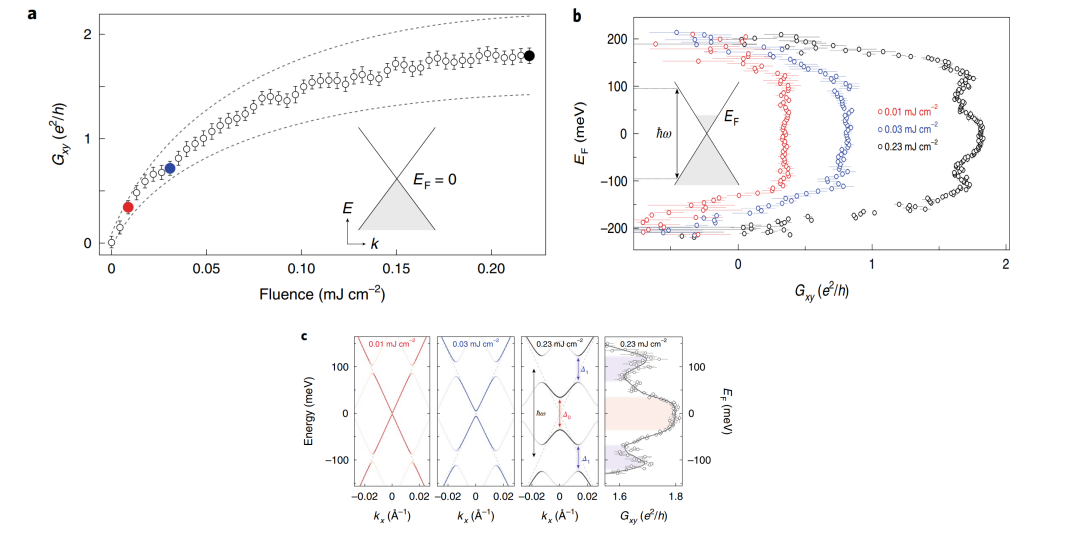

Figure 4. （a）G
xy是峰值激光驅動脈沖通量的函數。（b）G
xy是在三個注量下測得的平衡E
F的函數。（c）左三幅圖：使用浮球理論模擬的b中注量的有效譜帶結構。右圖：b中高通量數據的放大率以進行比較。
相關研究成果于2019年由馬克斯·普朗克物質結構與動力學研究所J. W. McIver課題組，發表在Nature Physics（https://doi.org/10.1038/s41567-019-0698-y）上。原文：Light-induced anomalous Hall effect in graphene。
