具有適當應變的單層或雙層石墨烯有望具有高對稱性的周期性偽磁場，但迄今為止，對此類偽磁場仍缺乏令人信服的證明，尤其是對雙層石墨烯。在此，我們報告了大面積、周期性偽磁場存在的明確實驗證據(jù)，其與渦旋晶格、低角度雙螺旋分子層石墨烯的莫爾條紋表現(xiàn)出可通約性。通過掃描隧道顯微鏡/光譜學觀察，該偽磁場強度大，可以將大量的狄拉克電子限制在循環(huán)定位的偽朗道能級中，并且通過緊密結(jié)合計算也得到了證實。我們進一步證明，偽磁場的幾何形狀，振幅和周期性可以通過旋轉(zhuǎn)角和異應變兩者進行微調(diào)?？偟膩碚f，本研究極大地豐富了扭曲的雙層石墨烯，為探索新奇的物理現(xiàn)象（包括量子谷霍爾效應和量子反?；魻栃?，提供了一個強大的支持平臺。
Fig. 1 扭轉(zhuǎn)角TBG的電子性能。

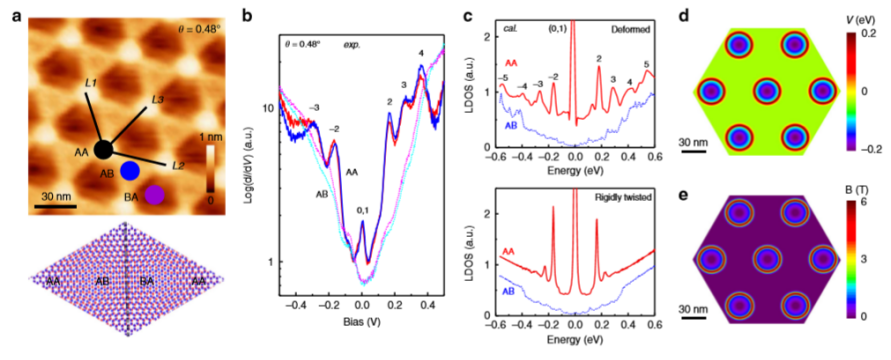

Fig. 2 θ= 0.48°的變形扭曲雙層石墨烯中的偽朗道能級。

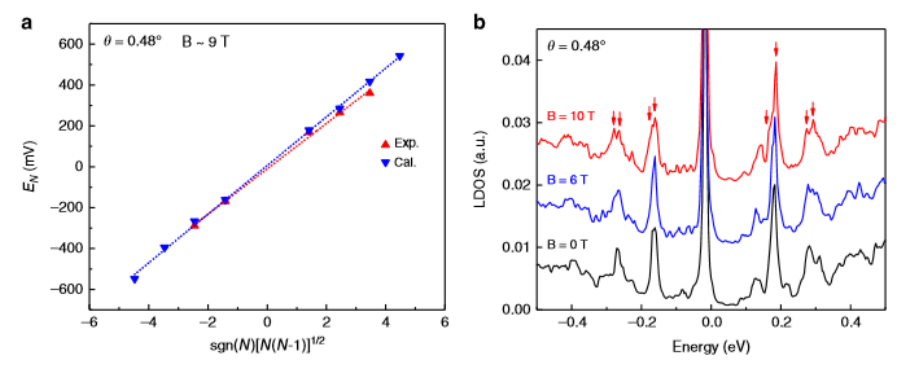

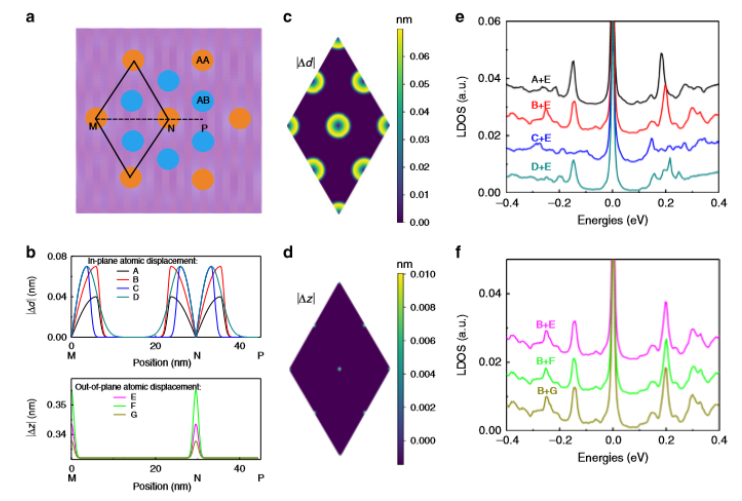

Fig. 3 θ= 0.48°的變形TBG結(jié)構(gòu)的計算結(jié)果。

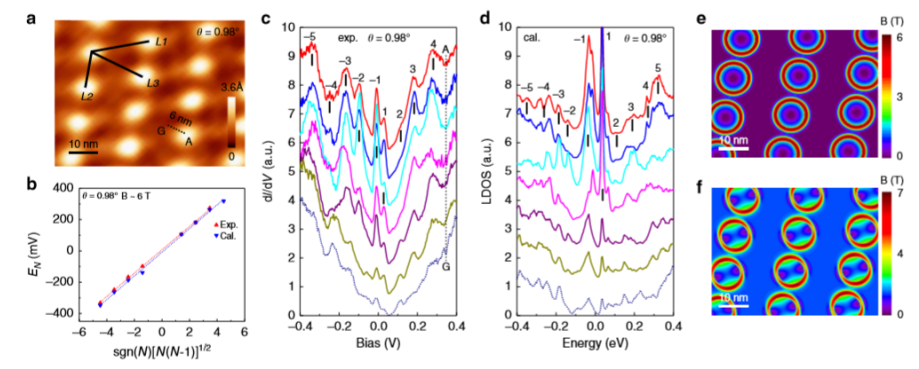

Fig. 4 單軸異質(zhì)應變TBG的電子性質(zhì)和PMF行為。

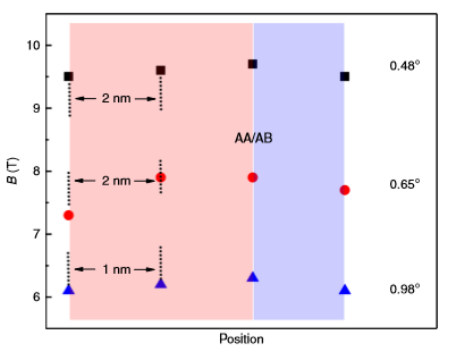

Fig. 5 不同扭角的TBGs在AA/AB交變區(qū)的擬合偽磁場。
相關(guān)研究成果于2020年由中國科學技術(shù)大學國際功能材料量子設(shè)計中心(ICQD) Shengyong Qin課題組，發(fā)表在Nature Communications (https://doi.org/10.1038/s41467-019-14207-w)上。原文：Large-area, periodic, and tunable intrinsic pseudo-magnetic ?elds in low-angle twisted bilayer graphene。
