石墨烯的sp
2性質賦予六邊形晶格極高的理論剛度，強度和回彈力，這些都得到了充分證明。然而，由于實驗設計的困難，石墨烯的極限拉伸性尚未得到證實。在此，在制定了樣品轉移，成型和拉伸方案后，可在掃描電子顯微鏡中直接進行原位拉伸實驗，我們報告了通過化學氣相沉積法生長的獨立式單晶單層石墨烯的彈性和拉伸性。測得的楊氏模量接近1 TPa，與理論值非常吻合，而工程拉伸強度則達到50-60 GPa，樣品范圍的彈性應變高達6%。我們的發現表明，即使在具有邊緣缺陷的大面積區域中，單晶單層石墨烯也確實可以顯示出接近理想的機械性能，并且具有彈性和機械強度，可用于柔性電子和機電一體化應用。

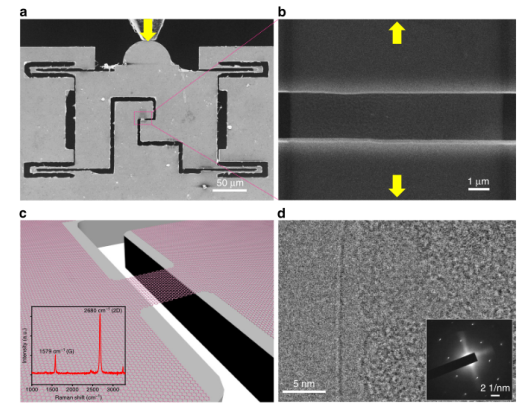

Fig. 1 獨立石墨烯的實驗裝置和表征。

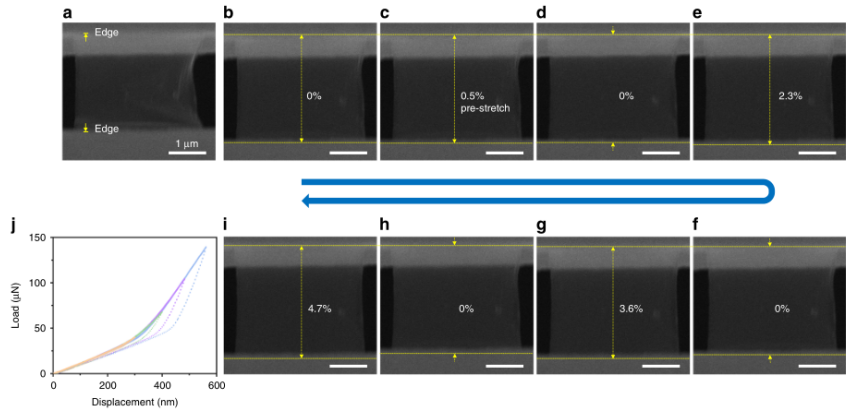

Fig. 2 懸浮石墨烯單層的完全可恢復彈性應變。

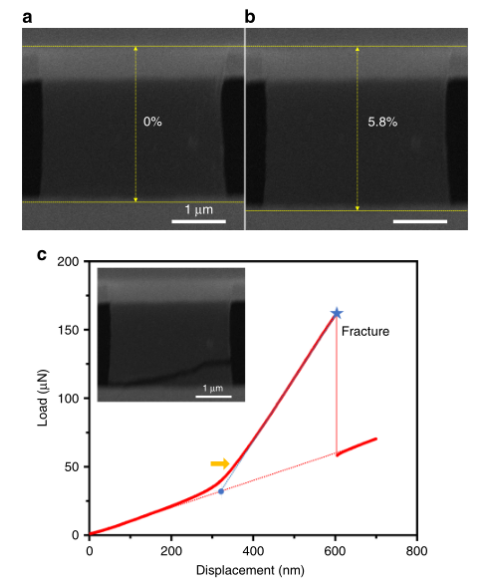

Fig. 3 獨立石墨烯的拉伸斷裂。

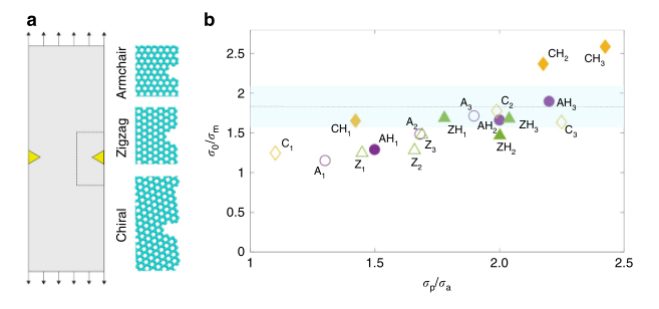

Fig. 4 獨立式石墨烯斷裂的分子動力學模擬。
相關研究成果于2020年由香港城市大學Yang Lu課題組，發表在Nature Communications (https://doi.org/10.1038/s41467-019-14130-0)上。原文：Elastic straining of free-standing monolayer graphene
