大地资源中文在线观看官网第二页-大蕉香蕉久久爱-大开眼界 无删减-大开眼界电影完整在线看-大陆国产vs国产对白-大陆国语对白国产av片

       本文報道了具有優異吸附性能的氧化石墨烯（GO）/中孔SBA-15納米復合材料的合成。通過XRD、FESEM、TEM、FTIR、拉曼光譜儀和表面積分析儀對樣品進行表征。吸附研究表明，將GO摻入SBA-15骨架比純BA-15具有更高的吸附能力。該復合材料顯示出均勻的孔徑（6.50 nm）、大的孔體積（1.035 cm³/g）和高表面積（891 m²/g）。樣品的吸附量隨樣品劑量和吸附溫度的增加以及染料初始濃度的增加而降低。發現該復合物對亞甲基藍的最大吸附容量為242mg/g。去除效率達到100％。該方法簡單易行，適合批量生產。

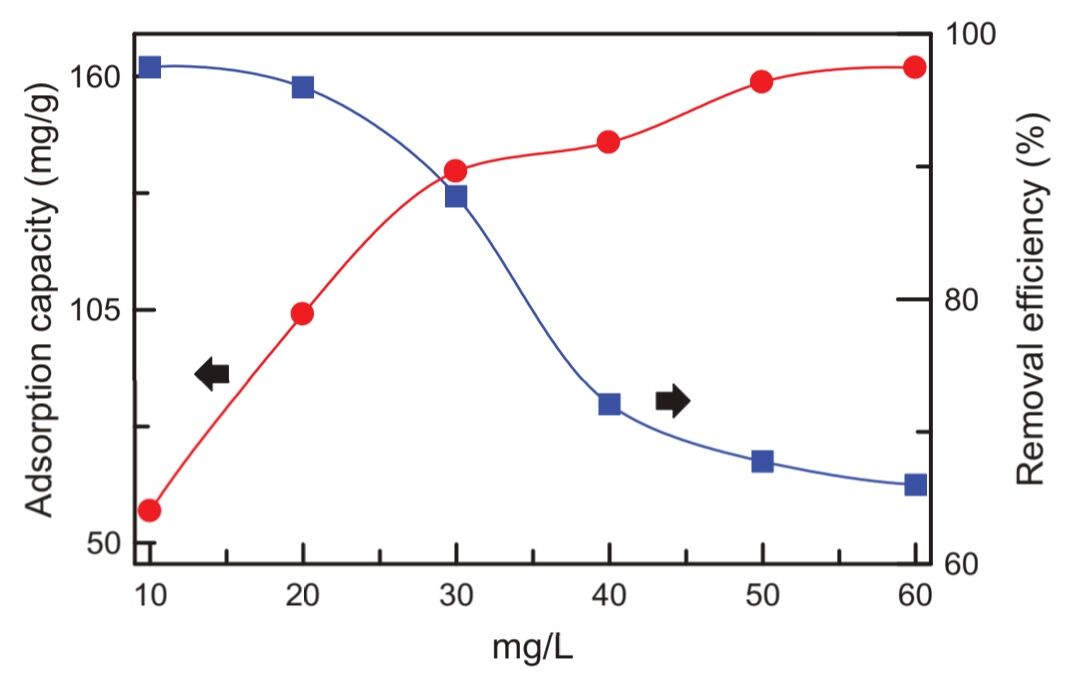

Figure 1. MB初始濃度對GO-MS樣品吸附能力和去除效率的影響

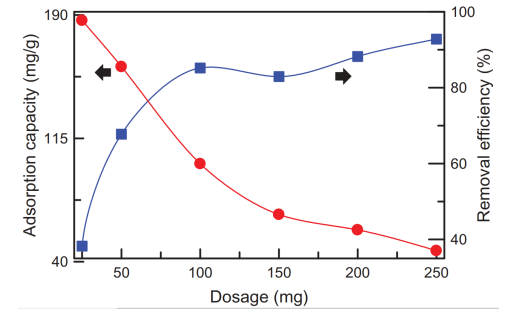

Figure 2. 樣品質量對GO-MS樣品吸附能力和去除效率的影響

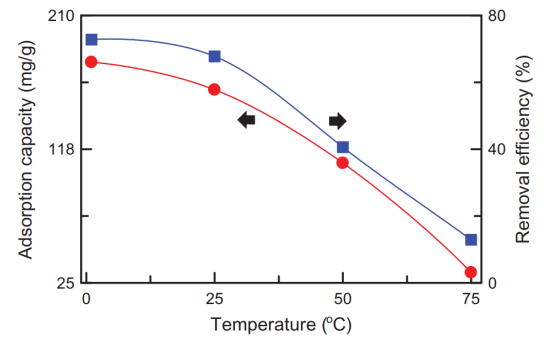

Figure 3. 溶液溫度對GO-MS樣品吸附容量和去除效率的影響

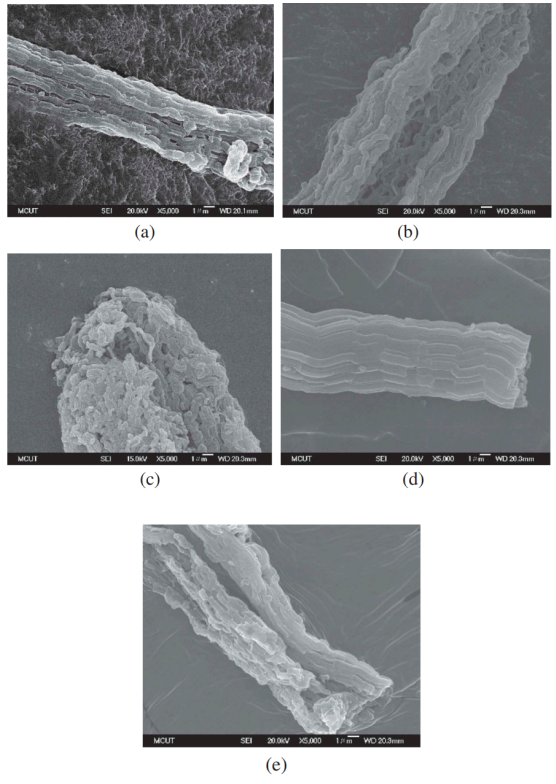

Figure 4. GO-MS樣品在各種煅燒溫度下的FE-SEM圖像：（a）350°C，（b）450°C，（c）550°C，（d）650°C，（e）750°C

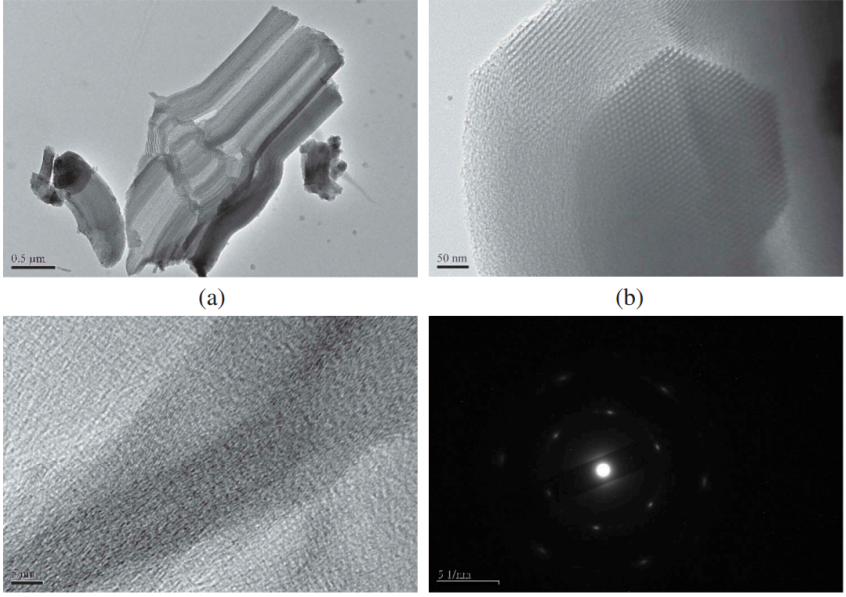

Figure 5. 樣品的TEM圖像：（a,）GO-MS；（c）純GO；（d）GO的SAED模式

       相關研究成果于2019年由明治科技大學Tzong-Horng Liou課題組，發表在Separation Science and Technology（DOI: 10.1080/01496395.2019.1577274）上。原文：Characterization of graphene oxide supported porous silica for effectively enhancing adsorption f dyes。
