便攜式智能電子產品的廣泛普及極大地刺激了儲能設備和其他尖端產品（例如顯示器和觸摸屏）的發展。諸如智能電話、平板電腦和其他可觸摸設備之類的交互式設備需要機械堅固的透明導電電極（TCEs）。開發透明超級電容器作為電源對于下一代透明電子產品具有重要意義。近來，在大型二維族中的兩個代表：石墨烯和MXene，已經顯示出優異的電子傳導性，并且在儲能領域引起了極大的研究關注。重要的是，高性能TCEs是構建透明超級電容器的前提。這篇綜述提供了對石墨烯和MXene基柔性TCEs的全面分析，涵蓋了詳細的薄膜制造方法、評估指標、性能局限性以及克服這些局限性的方法。我們特別關注傳統文化表現形式中的基本要素，例如品質因數、滲濾以及導電性行為。分析了基于石墨烯和MXene的透明超級電容器，尤其關注透明、獨立的石墨烯紙。最后，結合對MXene缺點的批判性分析，討論了MXene對TCEs和透明超級電容器的挑戰和前景。

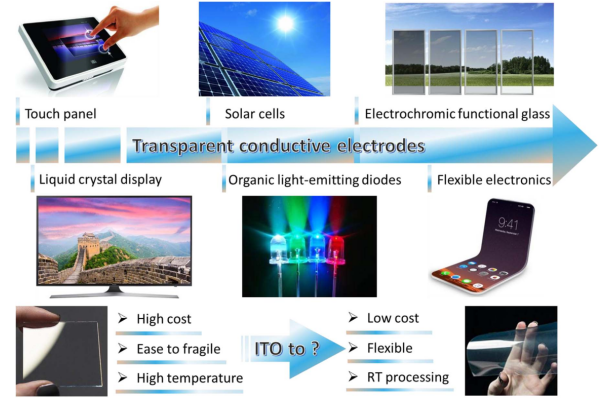

Figure 1. 透明導電電極的應用

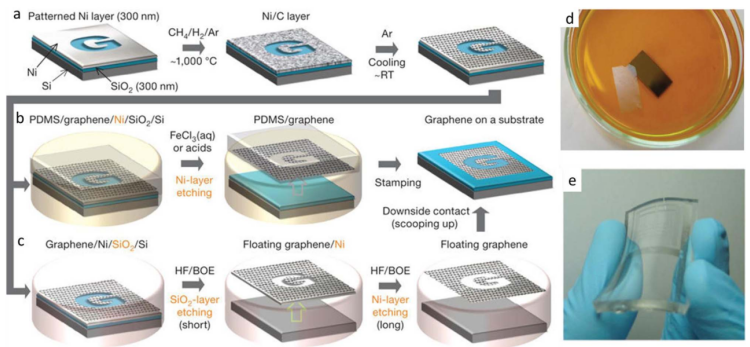

Figure 2. （a–c）將石墨烯薄膜轉移到目標基板上的示意圖；（d）在FeCl
3水溶液中蝕刻N(yùn)i層之后的浮動石墨烯膜；（e）PDMS襯底上的石墨烯膜
Figure 3. （a）CVD生產的石墨烯TCE的生產示意圖；（b）在120°C下，將石墨烯薄膜轉移到PET薄膜上；（c）在35英寸上轉移的透明超大面積石墨烯薄膜；（d）生產100 m石墨烯三氯乙烯的示意圖；（e）摻雜前石墨烯/環氧樹脂/PET卷的照片；（f）石墨烯薄膜的SEM圖像和拉曼光譜；（h）每1 m測得的石墨烯/環氧樹脂/PET薄膜沿縱向的R
s

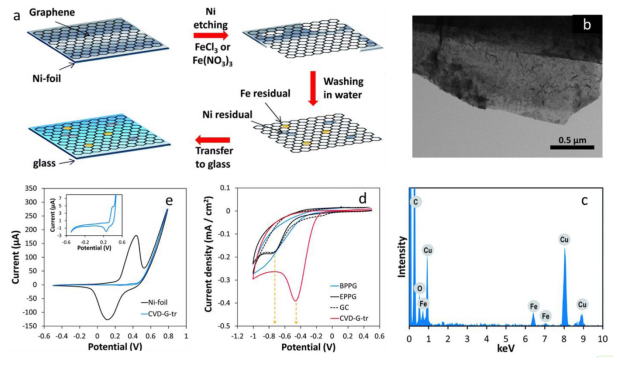

Figure 4. （a）將CVD生長的石墨烯膜從Ni襯底轉移到玻璃的示意圖；（b）多次去離子水洗滌后，加載到Cu網格上石墨烯薄膜的STEM；（c）EDX分析；（d）循環伏安圖；（e）干凈的鎳箔和已轉移的CVD石墨烯的CV（在100次電勢掃描后）

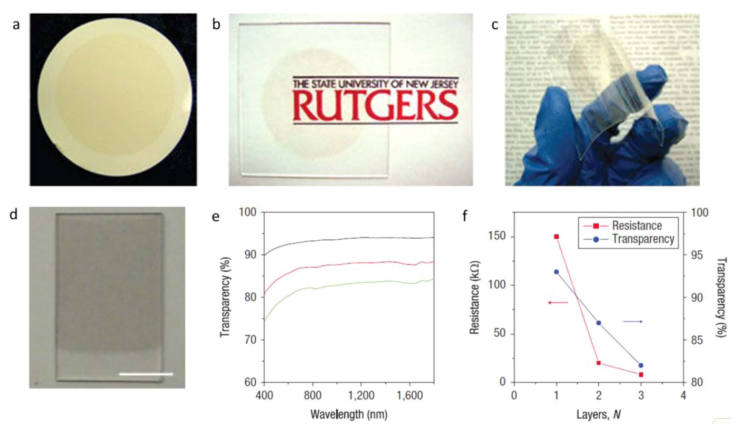

Figure 5. （a–c）固溶GO薄膜；GO薄膜在濾膜上，轉移到玻璃和PET基材上的光學圖像；（d–f）用LB方法制造的石墨烯片（GS）膜的表征

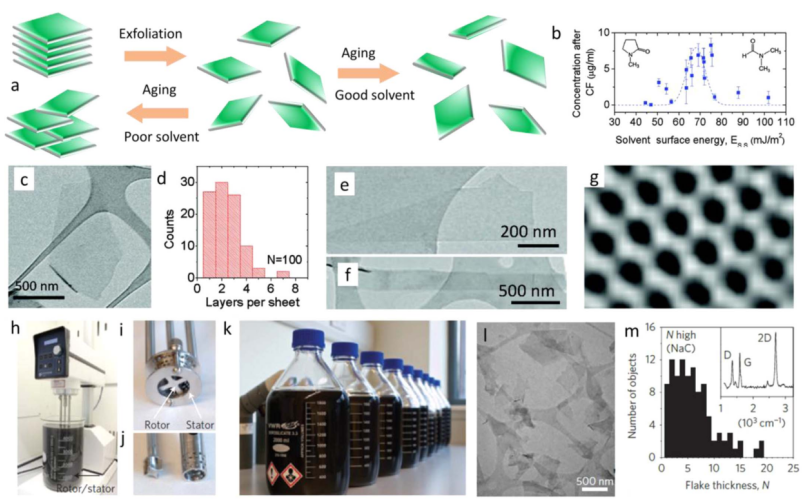

Figure 6. （a）在穩定剝離的2D納米片材中好溶劑的重要性；（b）分散的石墨烯濃度與溶劑表面能的關系；插圖顯示了NMP（左）和DMF（右）的結構；（c）石墨烯單層和多層的TEM圖像；（d）石墨烯層厚度分布的直方圖；（e–f）表面活性劑剝落薄片的TEM圖；（g）剝落薄片經數字濾波的高分辨率圖像；（h）在5 L石墨烯分散液燒杯中得到高剪切混合器；（i–j）D = 32 mm混合頭和D = 16 mm混合頭的特寫視圖，其中轉子（左）與定子分開；（k）剪切剝離產生的石墨烯-NMP分散體；（l）剪切剝落石墨烯納米片的TEM圖像和直方圖；插圖：拉曼表征；
相關研究成果于2019年由都柏林三一學院Chuanfang (John) Zhang課題組，發表在Energy Storage Materials（2019, 16, 102–125）上。原文：Graphene and MXene-based transparent conductive electrodes and supercapacitors。
