現今，全光開關吸引了人們的注意，因為它們有可能克服電力開關的速度限制。然而，由于現有材料固有的光學非線性較小，所以實現超快，節能的全光開關一直是一項挑戰。作為解決方案，我們提出使用石墨烯負載的深亞波長等離子體波導(30×20 nm²)。由于極端的光限制，我們大大增強了石墨烯的光學非線性吸收，實現了超快的全光開關，開關能量為35 fJ，開關時間為260 fs。與以前的石墨烯基器件相比，開關能量要小4個數量級，是任何在幾皮秒或更短時間內工作的全光開關所報告的最小值。該器件可有效地與傳統的硅波導相連接，用于硅光子集成電路。我們相信，這種基于石墨烯的器件將為芯片上的超快和節能光子處理鋪平道路。

Fig. 1：用于全光控制的負載石墨烯的金屬-絕緣體-金屬WG的示意圖和仿真。

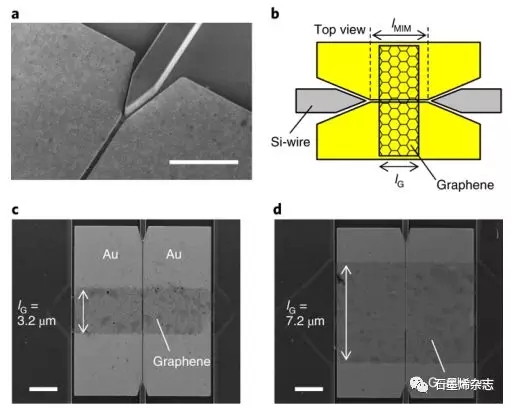

Fig. 2：所制樣品的SEM圖。

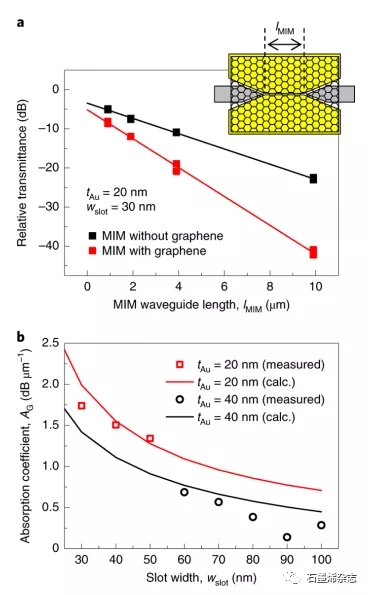

Fig. 3：負載石墨烯的MIM-WG的線性吸收測量。

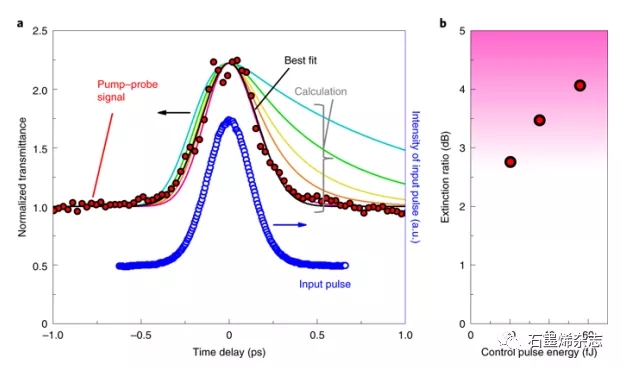

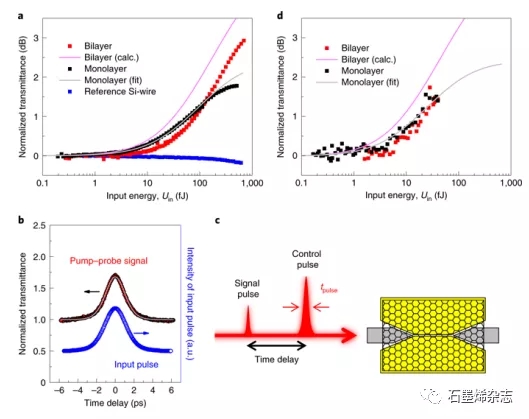

Fig. 4：全光開關的飽和吸收和演示。


Fig. 5：飛秒激光脈沖全光開關演示。
 相關研究結果于2019年由東京工業大學物理系Masaya Notomi課題組，發表在Nature Photonics (https://doi.org/10.1038/s41566-019-0547-7) 上。原文：Ultrafast and energy-efficient all-optical switching with graphene-loaded deep-subwavelength plasmonic waveguides
