瓊脂用于制備用于鎂-空氣電池的環(huán)保型水溶性石墨烯（WSG）摻入的凝膠電解質(zhì)。合成了WSG，并將其摻入到不同濃度的瓊脂中。通過離子電導率、腐蝕和電流放電研究，研究了它們對電池組電化學性能的影響。組裝好電池的開路電壓（OCV）在1.7至1.6 V之間。最佳凝膠電解質(zhì)的離子電導率為8.62×10
-2 S cm
-1。組裝的Mg-空氣電池相對于Mg的放電容量和能量密度分別可以達到1010.60 mAh/g和1406.09 mWh/g。就層壓結(jié)構(gòu)的小面積、尺寸和厚度而言，組裝的鎂-空氣電池的性能是顯著的。總之，摻有WSG的3％w/v瓊脂凝膠電解質(zhì)表現(xiàn)出最高的電化學性能，這是一種經(jīng)濟、固有安全且對環(huán)境有益的鎂空氣電池生物聚合物電解質(zhì)。
Figure 1. （a）WSG結(jié)合的瓊脂凝膠電解質(zhì)長方體圖；（b）與發(fā)光二極管（LED）相比，用于電池組裝的凝膠電解質(zhì)的尺寸相對較小；（c）層狀結(jié)構(gòu)的全固態(tài)鎂空氣電池示意圖。

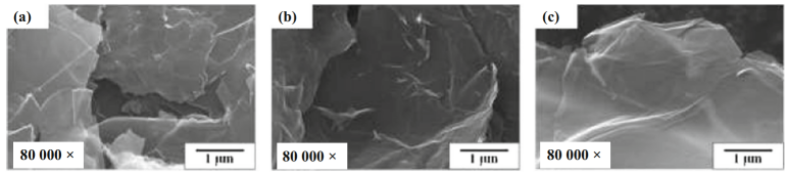

Figure 2. （a）石墨、（b）GO和（c）WSG的FESEM圖。
Figure 3. 含有不同量瓊脂的瓊脂凝膠電解質(zhì)的交流阻抗譜（插圖：在高頻區(qū)域的展開圖）
Figure 4. 浸入不同WSG的瓊脂凝膠電解質(zhì)中鎂條的EIS光譜
Figure 5. 在電流密度為11.11 mA cm
-2時，不同WSG摻入的瓊脂凝膠電解質(zhì)對鎂空氣電池的放電性能
相關(guān)研究成果于2019年由馬來亞大學Joon Ching Juan課題組，發(fā)表在Ionics（https://doi.org/10.1007/s11581-018-2710-4）上。原文：An eco-friendly water-soluble graphene-incorporated agar gel electrolyte for magnesium-air batteries。
